舵机于机器人、航模、智能设备等项目里，在未接收到控制指令或者本不应动作之际，自行出现抖动、偏转又或者连续转动的情况，此即常见的“舵机自己动”问题 ，本文会直接给出该问题的系统排查流程以及 ，助力你在5分钟之内定位故障并且恢复舵机正常控制。
依靠诸多实际展开的维修以及调试事例来看，舵机出现异常自行展开动作的状况，一般是由下述五种情形当中的一种所引发的（按照发生频次从高到低进行排列）：
1. 控制信号受到干扰或悬空（占比约45%）
2. 电源供电不稳或功率不足（占比约30%）
3. 舵机内部电位器或控制板损坏（占比约15%）
4. 程序逻辑错误或脉冲宽度异常（占比约8%）
5. 机械卡滞导致舵机过载保护误动作（占比约2%）
行动方面的建议是，要严格依照下文所呈现的顺序，一项一项地去进行排查，并且，绝大多数的问题能够在前面三步之内被解决掉。
舵机出现这样的现象特征，即，在没有连接控制器的情况下，它就开始自己动，或者，在控制器没上电的时候，它也开始自己动 ，并且，当手去触摸信号线时，其动作会有明显变化。
说明一下原理：舵机所接收的控制信号，乃是PWM也就是脉宽调制信号 ，当信号线处于悬空状态的时候，会将环境电磁干扰给引入进来，进而致使舵机接收到那种随机产生的脉冲，最终使得舵机自行转动起来。
：
已对控制器的信号输出引脚，以及舵机信号线二者之间的连接状况予以确认，其连接是可靠的，不存在松动的情况，也没有虚焊的现象。
要是控制器那时还没有输出信号，那就得把舵机信号线接到GND（即地线那里丿借助一个10kΩ阻值的电阻朝着GND下拉，这样来杜绝出现悬空的状况，有标点符号。
使用屏蔽信号线，并尽量缩短信号线长度（建议不超过50cm）
避免信号线与大电流电源线平行走线
现象特征呈现为，当多个舵机一同进行动作之际，会出现自行展开动作的情况，舵机转动时力量显得薄弱，并且还伴有抖动现象，运用万用表去测量舵机电源端的电压，在其动作之时，电压会显著下降，也就是低于4.8V。
原理阐释如下，舵机的内部是存在直流电机的，在启动的瞬间，其电流能够达到工作电流的二至三倍，当供电处于不足的状况时，电压出现跌落的情况，这便会致使舵机的控制电路进行复位，或者对脉冲宽度形成误判，进而产生异常动作。
：
你需要去测量舵机正负极两头的电压，要保证在其动作的时候，电压不会比4.8V低（针对5V舵机而言）伟创动力，或者不会比6.0V低（针对6V舵机而言）。
采取专门独立的电源去给舵机供应电力，不要跟控制器的板载电源共同使用，尤其是、树莓派这类开发板子的5V输出一般仅仅能够给出500mA以下的电流。
要有明确的电源额定电流，该电流是所有舵机同时处于工作状态时最大电流总和的超过1.5倍的数值情况。就比如说，存在3个单机工作电流为1A的舵机，那么就需要配备电源，该电源的电流要大于或等于4.5A。
并联一个100到470μF的电解电容，在舵机电源的正负极之间这样做，且要确保其耐压高于电源电压，目的是抑制电压尖峰。
状况表现为这两种，一，舵机不间断地朝着单一方向迟缓转动，且不终止；二，舵机在中间位置附近不停地来回颤动。

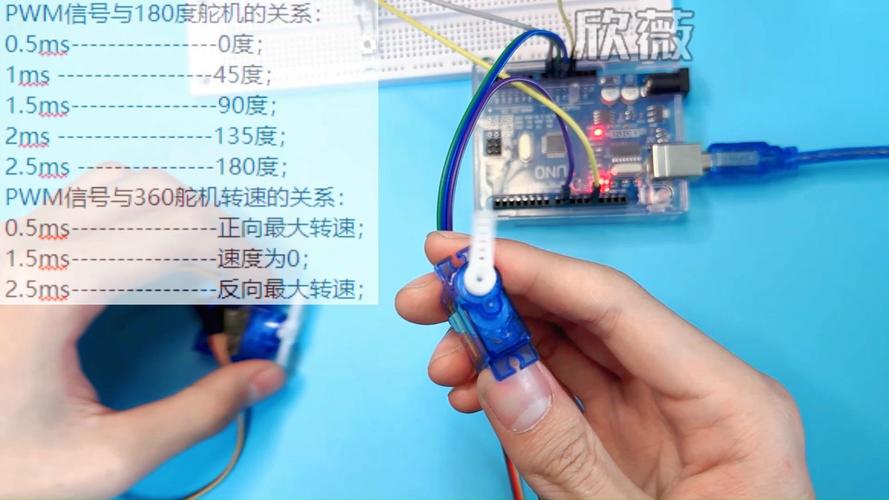

说明原理，标准舵机的控制脉冲周期是20ms（50Hz），脉冲高电平的时间对应着角度。
0.5ms → 0°（或90°）
1.5ms → 中位（0°）
2.5ms → 180°（或+90°）
要是控制器程序所输出之脉冲宽度超出了这个范围，比如说小于0.5ms或者大于2.5ms，那么舵机就会持续转动直至极限位置进而会堵转；要是脉冲周期不稳定，也就是出现抖动的情况，舵机同样会跟随出现抖动现象。
：
用示波器来测信号引脚，或者用逻辑分析仪去测信号引脚，以此确认脉冲宽度是不是处于0.5ms至2.5ms这个范围之间，周期是不是为20ms加上或者减去1ms。
查看程序里头，PWM占空比的计算，是不是准确无误。平常经常出现的差错：没能把角度方面的值，恰如其分地映射到脉冲的宽度上。
要是动用单片机库函数，得确认PWM频率已被设定成50Hz（周期为20ms）。
软件修复示例（）：
// 正确映射：角度0~180° 对应 脉冲宽度0.5~2.5ms
int angle = 90; // 目标角度
int = map(angle, 0, 180, 500, 2500); // 微秒
// 确保输出频率为50Hz
现象特征呈现为，当更换至另外一个处于正常运作状态的控制器以及电源之后，舵机依旧会自行运行；在手动转动舵机输出轴时，存在着显著的卡顿情况或者间隙过大的现象。
原理阐释：舵机内侧包含电机、带有减速功能的齿轮、具备角度反馈作用的电位器以及控制板构建而成。由于电位器出现磨损，进而致使反馈角度产生跳变现象；控制板之上的驱动MOS 管出现击穿状况，会让电机持续处于通电状态；齿轮一旦损坏，会造成内部限位功能失效。
：
将疑似故障舵机连接到已知正常的控制器和独立电源进行隔离测试
要是确定舵机坏掉了，那就直接换掉全新的舵机。去维修内部的电路或者更换电位器，这是需要专业的焊接工具的，而且成本通常比更换新的产品还要高。
选购替换舵机时，注意扭矩、速度、尺寸和控制方式与原型号一致
当舵机附近存在电机，且有电磁铁，还有无线发射模块（像大功率对讲机那样的）在工作的情况下，此时舵机出现了偶发的自行动作，这就是现象特征。
原理说明：强电磁辐射会在舵机信号线上感应出虚假脉冲。
：
增大舵机信号线与干扰源的距离
把一个100Ω电阻串联于舵机信号线上，同时把一个1nF电容对地进行并联，以此构成低通滤波器。
使用光耦隔离控制信号
将舵机金属外壳接地（如果是金属齿舵机）
情况一（信号处于悬空状态）：有一位爱好者伟创动力舵机，在对单个舵机开展测试期间，把信号线径直插到面包板之上，然而却没有连接控制器引脚，此时舵机呈现出无规律的抖动情形。解决办法为：把信号线借由导线连接至GND之后，抖动便消失不见了。
案例2（电源存在不足情况）：在某机器人项目里，4个舵机以并联方式连接于的5V输出口，当接通电源后，舵机呈现出集体胡乱运动的状况。解决办法是：采用7.4V锂电池组经由稳压模块输出5V/5A的电量为舵机单独供应电力之后，该问题得以解决。
案例3（脉冲出现异常情况）：有一架无人机的云台舵机，在程序被上传之后，不间断地转动直至达到极限范围，并且发出了异常的响声。经过专门检查，发现程序里面把角度值径直写入了PWM比较寄存器，却并未进行脉宽转换操作。在修正软件以后，该云台舵机恢复到了正常状态。
舵机自行运动，并非“玄学”范畴，实则是存在明确缘由的工程方面的故障。超过90%的问题产生于：信号线处于悬空状态、电源容量欠缺、脉冲宽度出现错误。请牢记排查的先后顺序：检查接线情况（查看信号是否处于悬空）→接着检查供电状况（确认电压是否稳定）→随后检查程序（核实脉宽是否正确）→最终检查硬件（判断舵机是否损坏）。
1. 立即执行三步快速测试：
倘若把舵机的信号线去短接到GND，要是不再进行转动，那么就会出现信号悬空的问题，此时要加上拉电阻。
采用两节串联在一起的18650锂电池，在充满电时电压大约能达到8.4V，借助稳压模块输出5V电压来进行单独供电，要是恢复正常情况，那就是电源方面出现了问题，此时需要更换功率更大的电源。
上传一个测试程序，该程序只输出固定为1.5毫秒的脉冲，且是中位的，如果舵机稳定在了中位，那么就是软件问题，需要修正脉冲宽度映射。
2. 长期预防措施：
在电路设计时，为每个舵机的信号线增加10kΩ下拉电阻
舵机电源端口预留100μF以上电容位置
在程序里，借助定时器去生成精准的50Hz PWM，防止运用软件延时循环。
3. 当以上所有步骤均无效时：
直接更换舵机本体（内部损坏无法可靠修复）
更换时记录工作电压、扭矩和外形尺寸，确保兼容性
要是依据本指南去进行操作，那么你能够在10分钟之内将“舵机自己动”这个问题完全解决掉。要是问题依旧存在着，那就得查看一下控制器主控芯片的PWM输出引脚是不是损坏了，这种情况的概率是低于1%的，不过呢是能够通过换用其他引脚去进行验证的。
