舵机与伺服电机：别再混为一谈，3分钟掌握核心区别与选型要点
在平常的自动化设备调试情形下，或者是在机器人制作过程当中，好多人都会把“舵机”跟“伺服电机”给搞混。事实上，舵机属于伺服电机这一家族里的一个特别细分的类型，这两者在结构方面，在控制方式方面，以及在适用场景方面，都存在着确切的界限。这篇文章会从工作原理这个维度，关键性能这个维度，典型应用这个维度，来协助你迅速地理清它们之间的差异，并且给出能够直接进行实际操作的选型行动方面的建议。
一种一体化闭环执行器被称作舵机，它集成了直流电机，还有减速齿轮组，以及控制电路，另外还有位置反馈电位器，其通常将旋转角度限制在0至180°或者0至270°范围，是专门为精确的角度定位而进行设计的。
被称作伺服电机的，是一般用来指那采用了闭环控制的电机系统，这里面涵盖着电机，还有编码器或者又叫旋转变压器，以及专用的伺服驱动器，它能够达成连续不断地旋转，还可以进行高精度的速度控制、位置控制以及扭矩控制，并且其角度是不存在受限情况的。
于常见案例之中伟创动力舵机，某品牌扫地机器人的滚刷抬升机构，借助小型舵机达成固定角度翻转，而工业机械臂的关节驱动，运用交流伺服电机，达成360°连续高速移动。

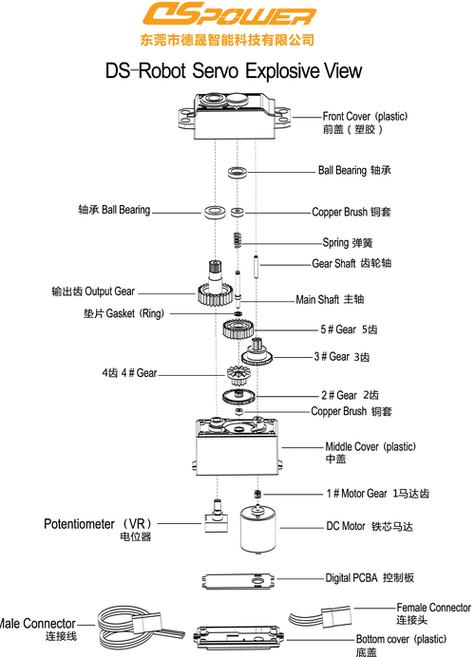

舵机内部包含：
直流电机
减速齿轮组
位置反馈电位器
控制电路板

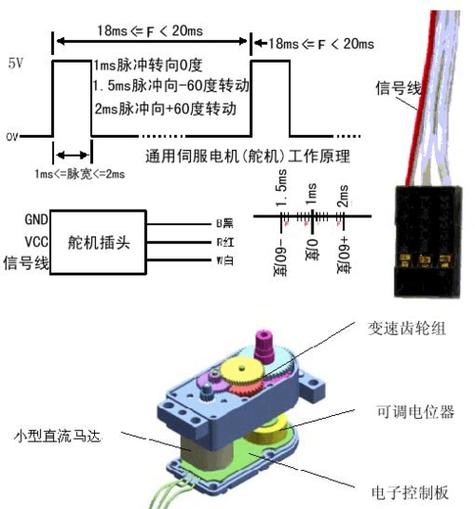

Hz为50的PWM信号被当成一种标准应用于舵机接收中，在该信号里，脉宽处于0.5ms至2.5ms之间时恰好对应着0°至180°的范围。控制电路进行着这样的操作，它会把输入脉宽和电位器当前所处位置加以比较，进而产生误差电压，依靠这个误差电压来驱动电机进行正反转，一直持续到位置达到匹配状态为止。
存在关键限制，机械止动结构致使舵机不能够连续进行旋转，除非将其改装成为“连续旋转舵机”，然而在这种情况下会失去位置反馈。
伺服系统由三部分组成：
伺服电机（直流无刷或交流同步）
高分辨率编码器（绝对值/增量式）
伺服驱动器
在经由脉冲方向、、等诸多总线的情况下，驱动器接收目标位置指令、目标速度指令以及目标扭矩指令，并且与编码器实时反馈的数据展开比较，之后借助PID从而调整输出电压或者输出电流。它能够达成任意角度的连续旋转，其转速能够达到数千rpm，定位精度可以达到±0.001°。
来源可信数据：按照IEC 6003428标准，伺服电机的动态响应带宽一般会是200Hz至1kHz ，这远远高于普通舵机的10Hz至50Hz。
具有角度在零至一百八十度范围的小型双足机器人的，用于其髋或膝或肘关节的，机器人关节。
航模/车模：控制油门、方向舵面、转向机构
智能家居领域，扫地机器人的边刷会处于抬升状态，智能马桶盖会产生翻转动作，摄像头云台会有俯仰的情况。
教育套件：/树莓派入门级机械臂
有着这样一个案例，某一品牌的教育机器人，借助4个9g微型舵机达成夹爪以及腕部动作，而该整机的材料成本被控制在200元以内。
工业自动化领域，存在着数控机床的进给轴，还有包装机械的切刀旋转情况，以及贴片机的XY平台。
精密定位平台，其中包括半导体晶圆用来传输的机械臂，还包括用于3D打印机热床调平的部分，不过闭环步进并不包含在这个范围之内。
AGV/AMR驱动轮：要求连续前进/后退及速度闭环控制
协作机器人：每个关节采用无框力矩伺服电机+双编码器
有一种情况是，某工厂的AGV，运用两台400W的交流伺服电机，直接用来驱动驱动轮，达成了2m/s的速度，以及毫米级的停车精度。
Q1：连续旋转舵机能否替代伺服电机？
不行，连续旋转舵机拆开了限位装置，不过内部依旧采用电位器反馈，没办法得到绝对角度位置伟创动力，只能操控转速方向，不存在定位功能，伺服电机的编码器能够实时反馈精准位置。
Q2：为什么有些“智能舵机”标称360°连续旋转且带位置反馈？
这类产品的实质，是微型伺服电机系统，一般会采用磁编码器以及无刷电机，厂商将其称作“舵机”，目的是遵循行业习惯，在进行选型的时候，要按照伺服电机的特性来处理。
Q3：如何根据扭矩需求快速估算？
以下是改写后的内容：舵机扭矩，是把负载重力矩（kg·cm）去乘1.5倍的安全系数。就好比，5cm的臂长要吊起0.5kg的物体，那么就需要5乘以0.5再乘以1.5，结果是3.75kg·cm ；这种情况下要选择4kg·cm以上的舵机。
按惯量乘以角加速度加上摩擦扭矩来计算的用来表示伺服电机扭矩的式子：T = J×α + ，建议使用厂商选型软件。
1. 确定运动模式
仅需固定角度摆动 → 舵机
需要连续旋转或任意角度定位 → 伺服电机
2. 核算成本与开发周期
单件成本<200元，开发时间<1周 → 舵机（配合库）
预算充足的情况下，能够接受在一至四周时间段内进行调试，此调试针对的是伺服电机，而该伺服电机需要学习驱动器参数。
3. 验证关键参数
舵机：查阅数据手册中“空载死区”和“最大负载堵转扭矩”
伺服电机：关注“额定扭矩/峰值扭矩”及“编码器分辨率”
4. 实际带载测试
用示波器测量舵机PWM控制线在负载下的抖动情况
要用厂家配套的调试软件，来对伺服电机进行惯量辨识，比如说像 MINAS A6的。
舵机，作为一体化简易角度定位器，适用于有限角度、轻负载以及低成本项目，这是其特点。伺服电机，属于高性能闭环系统，能够解决连续旋转、高速高精以及大扭矩需求，这是其特性。两者之间不存在替代关系，而选型的第一原则是“运动形式决定方案”。
的行动建议是，马上记下你设备所需的那个最大旋转角度，还有重复定位精度以及预算上限，对比本篇文章里的对比表去打钩。要是80%以上的勾落在左边，那就选用舵机；要是落在右边，那就选用伺服电机并且预留驱动器预算。
