舵机如何让小车转向？看懂这个原理就够了

01舵机控制小车转向的本质：角度→方向

舵机自身并非“晓得”小车要转向这事，它仅仅做着一件务：精准地转到某一目标角度。此角度借由机械连杆比如转向节、拉杆之类传递至车轮，车轮跟着发生偏转，小车于是就转弯了。

一种常见事例：假定你制造了一辆小汽车。当你打算使其向右侧转弯时，控制器（像是、单片机）会给舵机发送一个处于1.5ms至2.0ms之间的脉冲信号（一般情况下1.5ms对应中间位置，车轮直线行驶；2.0ms对应最大右转角度）。舵机内置的控制电路剖析这个信号，驱使电机运转，直至输出轴停在规定的右转位置。连接在舵机臂上的转向拉杆被拉动，前轮朝右偏转，小车达成右转。

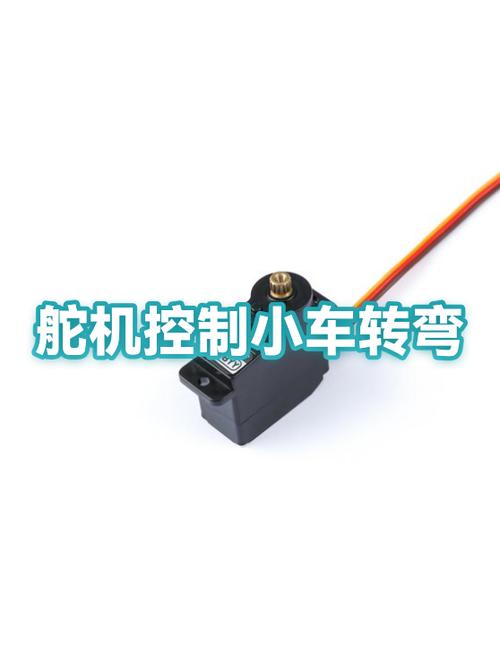

02舵机内部三大部件如何协同工作

舵机要实现精确转向控制，依赖以下三个核心部件的配合：

工作原理存在闭环：控制电路持续地对“目标角度”以及“电位器反馈回来的实际角度”进行比对。设若出现偏差，便会驱使着电机开始旋转以做出修正，一直到两者变为一致。这便是舵机能展开精确定位的根源所在。

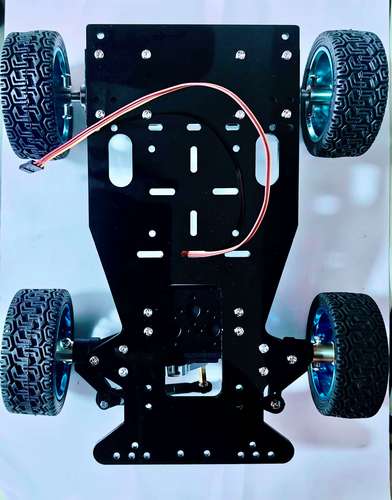

03从舵机角度到车轮偏转：三种常见连接方式

舵机产生输出轴角度的改变伟创动力舵机，这一变化情形，必然得借助机械结构来传至车轮。依据小车的不同类型，普遍会应用下面这三种方式：

04编程控制舵机转向：三步完成（以为例）

你不需要理解复杂的伺服理论，只需按以下步骤操作：

步骤1：连接硬件

舵机棕色（或黑色）线 → GND

舵机的红色线，要连接到5V，这里需要保证电源能够提供充足电流，单个标准舵机大概需要200 500mA。

舵机橙色（或黄色）线 → 数字引脚9（支持PWM输出）

步骤2：编写控制代码

#
Servo ;
void setup() {
  .(9);    // 绑定信号引脚
  .write(90);    // 初始中位（90度），车轮直行
}
void loop() {
  .write(45);    // 左转（45度）
  delay(1000);
  .write(135);   // 右转（135度）
  delay(1000);
}

留意，不一样舵机的0°至180°实际上对应的车轮偏转范围有可能不一样，提议先借着write()函数去测试并且标定你的小车最大左或者右转所对应的角度数值。

步骤3：动态控制（根据遥控信号或传感器）

// 示例：根据接收到的转向值（100到100）映射为舵机角度
int  = (); // 获取遥控器转向通道值
int  = map(, 100, 100, 30, 150);
.write();

05选型与安装：3个你知道的避坑点

1. 汽车质量与所需舵机扭矩构成一种关联，具体而言，小车质量越大，轮胎抓地力越强，所需舵机扭矩便越大。在这种情况下，对于质量在1kg以下的小车来说，选择2.5kg·cm扭矩的舵机就足以满足需求；而对于质量在3kg以上的小车而言，推荐选用15kg·cm以上的金属齿轮舵机，要不然，小车在原地转向时就有可能出现卡死或者烧毁的状况。

2. 角度范围进行确认：标准舵机转动范围竟然是由0°到180°，然而某些小车是需要更大转向角的（比如说全向轮那种情况），在这样的时候就应该选用270°或是连续旋转舵机（后者能够控制转速，却不能定位角度，是不适合普通转向情形的）。

3. 存在这样一种情况，即安装间隙是需要刻意去消除的，舵机臂与拉杆相连接的那个部位，要是存在虚位，那么就会致使转向响应出现延迟的状况，或者导致方向出现偏移，这个情况是会出现的。有一种做法是比较可靠的，那就是在安装完成之后，通过手动去拨动车轮，以此来检查自由间隙，要是这个间隙大于1mm，那就应该去更换金属舵机臂伟创动力，或者添加垫片来消除间隙。

06常见故障与排查（90%的问题集中在此）

07核心结论：舵机转向=闭环角度控制+机械传递

再度强调本文关键要点：实施以舵机做控制来达成小车转向这一行为，其自身的深层实质乃是舵机内部所具备的闭环角度控制以及外部机械连杆机构二者之间的协同配合，你并非一定得成为电机领域的专业行家，仅仅只需切实掌握三件事情：

舵机通过PWM信号接收“目标角度”指令

通过拉杆或连杆将舵机角度转化为车轮偏角

确保扭矩和机械间隙匹配你的小车负载

行动方面的建议如下，要是你正打算着手去制作一辆通过舵机来实现转向功能的小车，那么请依照以下这样的顺序去进行操作：

1. 先对舵机进行单独测试，此时不连接转向机构，使用write(0)来做检测，借助write(90)来做验证，通过write(180)来确认其是否能够正常响应。

2. 处于空载状态时，把舵机安置并固定在车架上面，接着安装舵机臂以及拉杆，然后手动旋转舵机臂，以此来确认全程不存在卡顿现象。

3. 将控制器连接起来，以低速对左右转向极限展开测试，把你的小车实际向左转时点对应的舵机角度标记出来，同时把实际向右转时对应的舵机角度也标记出来。

4. 写入动态控制代码，并在实际路面测试微调中位

依据上述流程，你能够于30分钟的时限内，达成一套具备可靠性的舵机转向系统的调试工作。
