舵机信号线控制指南：PWM信号原理与操作步骤

01控制原理：为什么脉冲宽度能决定角度？

舵机的内部之中，存在着一个基准电路，还有比较器，以及电机驱动电路、电位器（角度起反馈作用的元件也被称为这个）。当信号线把一个脉冲信号送进去的时候：

脉冲宽度被捕捉到，舵机内部控制电路，测量出了高电平的持续时长，比如是1.5ms。

将当前角度拿来做比较：电位器把输出轴此刻的角度实时反馈出来（转化成电压值）。控制电路会把“目标脉宽所对应的角度”和“当前角度”互相比较，进而算出二者间的差值。

控制电路会驱动电机进行转动，当差值并非为零之时，会依据情况驱动电机朝着正向或者反向去进行旋转，一直到输出轴角度所对应的反馈值能够与目标脉宽达成匹配状态为止。

维持所在位置：在角度达成一致之后，电机即行停止运转。然而，信号线一定要持续不断地每隔20毫秒（也就是50Hz的频率）反复发送送出一个脉冲，舵机才能够维持处于该角度；不然的话，舵机就会失去信号，有可能进入到自由状态或者产生抖动现象。

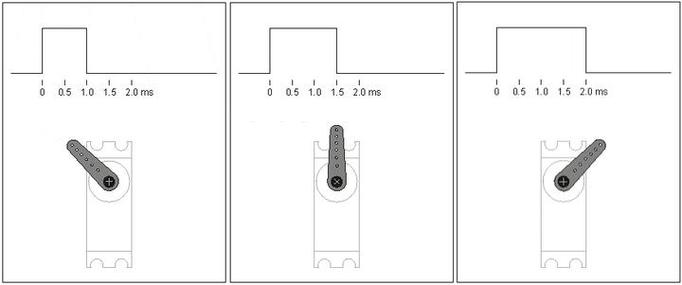

关乎关键频率的标准是，绝大多数用于标准的舵机，其对于PWM信号周期的要求是20ms，也就是50Hz。脉冲宽度一般是在1ms至2ms之间，此范围对应着0°到180°，当然也存在那种具有0.5ms至2.5ms宽范围的型号，具体的情况要以舵机手册为准。

02常见舵机信号线接线与识别（以三线舵机为例）

于实际运用当中，舵机一般会引出三根导线，需按照颜色予以区分，不同品牌颜色大概会存在些许差别，不过功能定义是相同的。

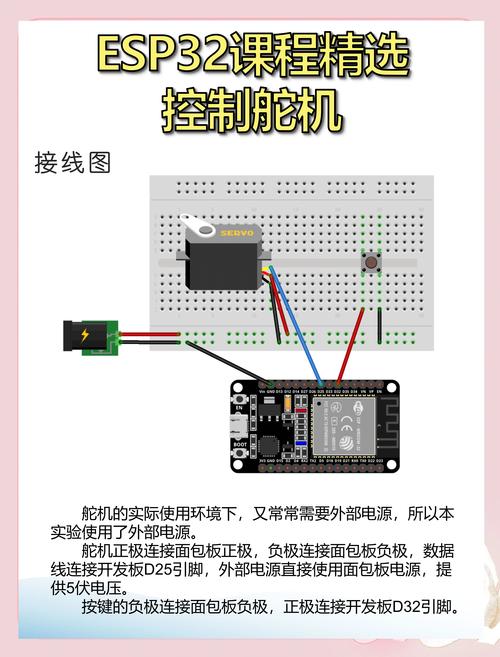

接线验证事例：假定你拥有一个平素使用的标准舵机，先行把它的棕色线连接至电源负极，随后将红色线连接到5V这一电源，接着把橙色线连接到微控制器的PWM引脚之处（像是D9）。在上传一个输出1.5ms脉宽、周期为20ms的程序之后，舵机会自动旋转到90°这个中间位置。要是舵机不转动或者出现抖动的情况，那就先去检查电源是不是足够（舵机启动瞬间之时电流能够达到数百毫安，USB进行供电的话有可能不足）。

03实际操作步骤：如何生成正确的控制信号？

你能够运用单片机（像是、STM32）、专门的PWM驱动模块或者遥控接收机去生成信号，以下是通用的编程逻辑（以伪代码示例呈现）：

// 初始化：设置PWM频率为50Hz（周期20ms）
(50);
// 控制角度函数：输入角度0~180
 (angle):
    // 脉宽范围：1.0ms ~ 2.0ms（对应0~180度）
    // 脉宽(ms) = 1.0 + (angle / 180)  1.0
     = 1.0 + (angle / 180.0)  1.0;
    // 设置PWM占空比 = 脉宽 / 20ms
    ( / 20.0);
End

实际测试建议：

由0度开始，朝着180度循序渐进地变化，每一次增添15度，去留意舵机是不是能够平稳地转动。

如果舵机发出“吱吱”声响，并且处于不转动的状态，那就表明电源电压呈现下降趋势，或者负载过度沉重，此时运用独立稳压电源（比如5V/2A以上）。

舵机倘若转到极限位置之后还继续受力，那就得马上停止，接着检查脉宽范围是不是超出手册所允许的值，不然会损坏齿轮。

04常见问题与排查方法（基于实际使用案例）

案例1：舵机完全无反应

看看信号线是不是存在虚接的情况，使用示波器或者逻辑分析仪去测量信号线对于地的电压，能够看到周期为20ms，脉宽在1到2ms之间的脉冲，如果没有信号，那就检查一下控制器代码里面引脚的定义以及频率的设置。

核对一下，电源的红色的线跟棕色的线二者之间，有没有处于4.8V至6.0V范围的某个电压值。平常容易出现的差错状况是，仅仅连接了信号的线路以及GND伟创动力舵机，却忘掉接上VCC。

案例2：舵机抖动或无法定位到指定角度

原因1：控制信号呈现出不稳定的状态。要保证信号线与诸如电机这类会产生大电流的干扰源保持较远的距离，在有必要的情形下运用磁环，或者缩短信号线的长度。

原因2：PWM的频率并非准确无误，存在偏差。某些软件库所默认的频率是1kHz，然而需要进行显式的操作，将其改变为50Hz。

原因3：电源的纹波处于过大的状态。舵机内部的电机在进行转动这个行为的时候，会产生反向电动势伟创动力，要在电源的两端并联一个数值处于100至470uF范围的电解电容。

案例3：舵机只能朝一个方向旋转

说明要控制脉宽，使其始终处于小于中间值（1.5ms）或者大于中间值（1.5ms）的状态。比如说，始终发送1ms脉宽，那么舵机就只会朝着0度方向转动并且停止。请去检查程序里脉宽计算是不是正确，防止出现除零或者整数除法截断的情况。

05行动建议：如何快速掌握并成功控制舵机

1. 第一，要确认舵机的相关参数，得去查看舵机外壳之上所标注的内容或者说明书，以此明确它所支持的最小脉宽，还有最大脉宽，以及中间脉宽，并且要明确其工作电压。第二，如果不存在相关文档，那么可以通过实验取得：即使用信号发生器从0.5ms开始，逐渐地增加脉宽，同时记录下每次转动的角度。

2. 建造起码小测试体系，预备一片拓展板，一个5V直流稳压电源（起码1A），一个舵机以及三根杜邦线。构筑一个简易的“往返摆动”程序，1.0ms维持1秒，接着1.5ms维持1秒，而后2.0ms维持1秒，循环开展。查看动作是不是契合预期。

3. 利用现成的库函数，大多数的开发平台当中就像的Servo库那样，已经将50Hz PWM生成进行了封装，仅仅只要调用Servo.write(angle)就行，其内部会自动处理脉宽转换，建议优先选用官方库以此来减少底层错误。

4. 依序渐渐增添负载，于成功实现空载转动之后，接着去连接诸如机械臂或者轮子之类的负载，留意当负载惯量过大之际，要降低加速度或者升级具备大扭矩的舵机【。】。

重申核心结论：舵机信号线的控制实质乃是周期为20ms、脉宽处于1至2ms（又或者是0.5至2.5ms）范畴内的PWM信号。脉宽与角度呈线性对应关系，唯有持续发出信号方可维持位置。只要熟知这一原理并且严格依照接线规范（红色代表正极、棕色代表负极、橙色代表信号），不论是谁都能够于30分钟之内达成舵机角度的精确控制。即刻着手测试上述最小系统，你便能够获取直观的成功经历。
