你于机器人项目挑选舵机之际，有无遭遇这般问题：多个舵机相连时线路繁杂凌乱，不能够读取舵机当下角度，舵机彼此动作不一致，调试时要逐个单独设定参数？这些问题的根源是采用了传统的PWM舵机。总线舵机借由一根数据线串联多个舵机，与此同时达成供电、控制以及状态读取，完全解决了多舵机系统布线繁琐与协同控制的难题。
这篇文章，是依据行业当中普遍通用的技术标准，以及产品规范，去给你供应总线舵机选型、使用，还有调试的整个流程解决办法。
把支持串口通信协议（像UART、RS485、CAN总线）的智能舵机称作总线舵机，和传统PWM舵机仅仅接收单向信号不一样，总线舵机有着以下核心特征：。
双向通信具备这样的能力：它不单是能够把控制指令给接收下来，而且还可以将当前角度、温度、电压、负载等方面的状态数据去进行反馈。
多个节点采用串联方式，借助总线拓扑结构，存在这样一种情况，一个通信接口能够同时对多个舵机实施控制，这些舵机的数量通常大于等于253个。
单个舵机都被分配了独一无二的ID，用于独立ID寻址，控制系统凭借这个ID对单个舵机实施精准控制。
舵机ID参数能够进行可配置的修改，通信波特率参数也能够进行可配置的修改，扭矩开关参数同样能够进行可配置的修改，角度限制参数还是能够进行可配置的修改。
工作原理示意：主控板，像、STM32这类，经由串口发送数据帧，数据帧里涵盖目标舵机ID以及控制指令 ，总线上的全部舵机接收此数据帧，只有ID相匹配的舵机才执行指令，其他的舵机予以忽略，执行完毕后，目标舵机返回状态帧。
依据物理层通信协议，总线舵机主要被划分成以下两类，你得按照项目需求去挑选：
技术特征：
通信电压：通常为5V或3.3V逻辑电平
传输距离：有效距离约510米（视波特率而定）
接线方式：3线制（VCC、GND、TX/RX共用数据线）
典型波特率：、、1Mbps
适用场景：
教育机器人、竞赛机器人、小型机械臂（5轴以内）
桌面级仿生机器人（四足、六足）
需要快速原型开发的项目
优势：主控芯片普遍支持、接线简单、成本较低
局限：抗干扰能力一般，不适合长距离或工业环境
技术特征：
差分信号传输，抗共模干扰能力强
传输距离：可达1200米（低速条件下）
接线方式：4线制（VCC、GND、A+、B）
支持半双工通信
适用场景：
工业自动化设备、物流穿梭车、AGV
大型表演机器人、展览展项
需要远距离分布舵机的系统
优势：抗干扰强、传输距离远、可挂载节点多（理论256个）
局限：需要485转换模块，接线稍复杂
选型决策表：
总线舵机，其供电电压呢，直接就决定了扭矩输出，以及呢，系统稳定性。行业标准电压等级是下面这样的：
4.8V至7.4V属于低压级，它适用于5V或者6V的供电系统，这种情况常见于教育机器人。
中压级：8.4V12V（性能均衡，常用电压为12V）
针对高压级，其范围是12V至24V ，这里所指的是工业级大扭矩舵机，而其中24V属于工业标准电压。
供电设计要点：
当总线舵机以并联方式进行供电的时候，是需要去计算总电流的，总电流的计算方式为，总电流等于单个舵机的最大电流，乘以舵机的数量，再乘以同时动作系数，而这个同时动作系数通常取值范围是在0.5至0.7之间。
单个舵机最大电流为2A，一共有10个舵机，同时动作系数是0.5，那么电源需要提供的电流为2A乘以10再乘以0.5，结果是10A。
建议预留30%余量，选择12V/15A以上电源
扭矩的单位一般来讲是为kg·cm（其意思是千克力厘米），就是说舵机在1cm的力臂之上能够提起的重量。选型所遵循的是以下这样的原则：
轻负载关节（手指、头部）：1.55kg·cm
中等负载关节（小型机械臂肘部）：1020kg·cm
重负载关节（机器人腿部、腰部）：2540kg·cm
工业级重型负载：40kg·cm以上
尺寸的对应关系呈现，有这样的情况，标准舵机的尺寸是40×20×40mm，其达到的扭矩一般是在15 30kg·cm的范围；中型舵机的尺寸为50×25×50mm，它所具备的扭矩处于30 60kg·cm的区间。
总线舵机支持以下角度类型，请根据运动需求选择：
关于精度的解读，精度为0.1°所表示的是，在360°的范围之内，存在着3600个能够被区分开来的位置，这适用于精密装配，而精度为1.0°则适用于一般位置的控制。
总线舵机的协议层，对数据帧格式作出了定义，其中，最为常见的是半双工异步串行协议，而数据帧结构，通常涵盖：
帧头（0x55 0x55或0xFF 0xFF，用于同步）
ID（1253，0xFE为广播地址）
数据长度（指令+参数的总字节数）
指令（读/写控制表地址）
参数（目标角度、转动时间等）
校验（累加和或CRC8）
开发生态建议：优先选择提供以下资源的舵机品牌：
/STM32示例代码
ROS驱动包
/Linux调试上位机
全金属齿轮，也就是那种由铜和钢组合而成的全金属齿轮最耐用，它适合于高负载的场景，混合齿轮呢，首级是金属材质末级是塑胶材质的混合齿轮缓冲性良好。
输出轴的规格是，标准的为25T（也就是25齿）伟创动力，它适配通用的舵机盘，要是有特殊的规格，则是需要定制的。
轴承数量：双轴承支撑比单轴承更耐侧向力
步骤1：硬件连接
模式为TTL时，舵机的红线需连接电源VCC，像12V这种情况，黑线要接GND，而黄/白线则要连接主控的TX引脚。
要留意，TTL舵机数据线一般来讲是需要上拉电阻的，其阻值范围位于4.7kΩ至10kΩ之间。
多舵机进行并联操作的时候，所有的舵机，其VCC相互并联，GND也相互并联，数据线则并联到同一总线之上。

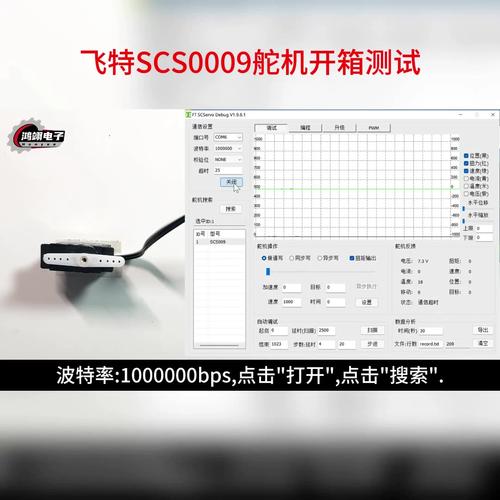

步骤2：扫描舵机ID
采用调试软件去发送广播指令，此指令ID明确为0xFE，借助该指令使得所有舵机返回至出厂时的ID，新的舵机其通常情况下ID设定为1，而你则要针对每个舵机去分配独一无二的ID。
步骤3：发送角度指令
以控制ID为1的舵机转到1800位置（对应180°）为例：
进行数据帧的发送操作，内容为：55 55 01 05 03 2C 01 01 38，此处为示例协议，而实际情况需查阅产品手册。
问题1：总线冲突，舵机无响应
现象：发送指令后，舵机不动作，或动作异常
原因：多舵机同时回复数据导致数据冲突
要达成这样的解决办法：要保证主控运用半双工模式，接着在发送指令之后，要延迟下来等待舵机进行回复，而且指令之间的间隔最少得是20毫秒。
问题2：舵机抖动或过载报警
现象：舵机到达目标位置后持续抖动，或发出“滴滴”报警
原因：负载扭矩超过舵机额定扭矩，或位置环增益过高
达成解决办法：查看检查机构是不是处于卡死状态；把加速度以及最大扭矩限制予以降低，借助写控制表来达成这一操作。
问题3：无法读取角度反馈
现象：发送读角度指令，返回数据为0或固定值
原因：舵机未使能反馈功能，或读取地址错误
将其解决之法为，去发送扭矩使能指令，此指令需将0x28地址写为1，之后还要去读取角度地址，该地址通常情况下是0x38。
问题4：长距离通信丢包
现象：舵机间歇性丢失指令，偶发不动作
原因：RS485终端电阻缺失，或波特率过高
设法达成：于总线起始一端以及收尾一端分别并联上120Ω终端电阻；将波特率降低到以下。
推荐配置：TTL总线舵机 + /ESP32
供电方案：12V/10A开关电源，单个舵机峰值电流23A
通信设置：，ID从1开始连续分配
成本预估：单个15kg·cm级别舵机约80150元
推荐配置：RS485总线舵机 + STM32/工业控制器
电源供电方案为，24V 电压、20A电流的工业电源，采取分组供电方式，每5 八个、至8个舵机作为一组。
通信设置：或1Mbps，使用CRC校验
成本预估：单个30kg·cm级别舵机约200400元
在采购前，请逐项确认：
[ ] 最大负载关节所需扭矩是否小于舵机额定扭矩的80%
所有舵机，其工作电压是不是一样呢，要防止出现把5V舵机与12V舵机混在一起使用的情况。
[ ] 主控是否有足够串口（或通过485扩展）
[ ] 是否准备了调试工具（USB转TTL/485模块）
[ ] 供电总功率是否满足所有舵机同时动作
再次强调核心要点，总线舵机的关键价值在于借由数字通信达成多机协同以及状态反馈，在进行选型时清晰三点，通信距离决定采用TTL还是RS485，负载扭矩决定舵机规格，供电能力决定系统稳定性。若脱离这三点去谈论总线舵机，均会致使项目后期频繁出现返工情况。
你的下一步行动建议：
1. 当下马上测量，采用拉力计或者使用测力工具，切实去测量机器人的每一个关节，就其在动态运动进程当中的最大阻力（kg·cm）。
2. 描绘系统框图时，要画出当中所有舵机的分布所处位置，还要明确其走线的距离，依据这些情况来挑选总线类型以及相应的供电方案。
3. 先去采购测试套件，购买两三个作为候选的舵机以及调试模块，搭建起单关节测试平台，验证通信是否达标，验证扭矩是否达标。
4. 拟定通信收纳库，对舵机的角度把控、状态读取、参数设定予以封装，使之成为单独函数，以有利于后面的多舵机整合。
凭借上述步骤，你能够按部就班地达成总线舵机的选型、调试以及部署伟创动力舵机，规避常见的设计隐阱。要是于实际运用期间碰到具体协议细节方面的问题，那就去查阅你所挑选舵机产品的官方技术手册，查阅其中第 3 章“通信协议”以及第 5 章“控制表地址”部分，所有指令格式均以手册为准则。
