舵机控制脉冲全解：脉宽、周期与占空比

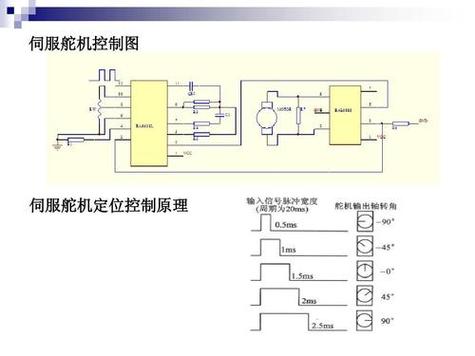

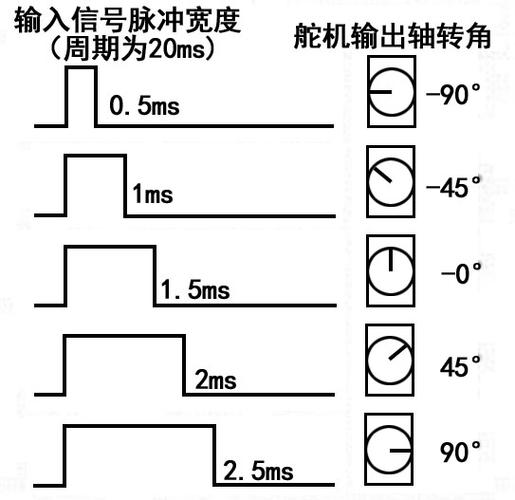

1. 高电平脉宽与角度的精确对应关系

从0.5毫秒开始，直至2.5毫秒的脉宽范围以内，舵机的角度呈现出线性变化的状态。就以最为多见的0°到180°量程的舵机作为例子，其对应关系是这样的：

0.5 ms 脉宽：对应 0° 位置（通常是逆时针极限位）

1.0 ms 脉宽：对应 45° 位置

1.5 ms 脉宽：对应 90° 位置（中位）

2.0 ms 脉宽：对应 135° 位置

2.5 ms 脉宽：对应 180° 位置（顺时针极限位）

有这样一个实际案例，要是您期望舵机转动到处在正中的90°位置，那您就得去产生一个周期是20ms的、高电平持续时间为1.5ms的连续脉冲信号。要是脉宽变成了1.0ms，舵机就会马上转向45°的位置，然后保持在那里。

2. 常见操作错误与后果

在实际操作中，错误的脉冲参数会导致以下典型问题：

1. 连续旋转舵机（360°舵机）

持续进行旋转的舵机，并非对角度予以控制，而是针对旋转方向以及速度加以控制。其脉冲所具备的规格是一样的，周期为20ms，脉宽处于0.5ms至2.5ms之间，然而含义全然不同，其：

1.5 ms 脉宽：停止旋转

1.5毫秒减去2.5毫秒的脉宽，脉宽越大，正向旋转的速度就越是快。

0.5毫秒减去1.5毫秒的脉宽 ，脉宽越小 ，反向旋转速度越快呐。

需要着重指出的是，那种连续舵机没法确定位置到特定的角度，它仅仅能够操控转动的方向以及速率。要是你的应用存在精确角度定位的需求，那就千万别去选用连续旋转舵机。

2. 总线式舵机（串行通信舵机）

智能舵机，其采用RS 485、CAN总线或者TTL串口通信，并非使用PWM脉冲来控制，它们借助数据包去发送角度指令，供电、通信以及数据反馈共同使用一根总线，要是您所使用的是这类舵机，那就需要查阅其专有的通信协议手册，上述的脉冲参数并不适用噢。

舵机引出线的检查是一种判断方式，标准PWM舵机有3根线，分别是电源正、电源负以及信号线，总线舵机线数通常亦是3根，然而其信号线传输的是串行数据，因而不能直接连接PWM信号源。

第一步：查阅舵机本体标签

大多数正规舵机的外壳上会直接标注关键参数，例如：

直接进行标注，标注的内容为：“Pulse: 900 2100μs / 1520μs”，这里表达的是脉宽有着一个范围，范围是0.9毫秒到2.1毫秒，其中位的值是1.52毫秒。

所标注的频率为，“运行频率：五十赫兹至二百赫兹”。

标注角度与脉宽对应表

第二步：参考数据手册（）

舵机供应商所提供的官方数据手册，乃是唯一的权威信息来源，手册当中“ ”或者“Input Pulse”章节，会清楚明确予以给出：

脉宽范围（如0.52.5ms）

对应角度范围（如90°至+90°）

中位脉宽（如1.5ms）

允许的脉冲周期范围

第三步：使用示波器验证

倘若舵机来源不明或者参数缺失，那就运用示波器去测量已知能够正常工作的控制系统，比如标准遥控接收机的输出信号，这可是最为可靠的逆向验证办法，标准遥控器于摇杆处于中位之际，输出脉宽普遍是1.5ms。

核心结论（牢记）

标准舵机控制脉冲 = 周期20ms + 脉宽0.52.5ms

角度由脉宽线性来决定，其中，0.5毫秒对应的是0度，1.5毫秒对应的是90度，2.5毫秒对应的是180度。

脉宽超出范围会损坏舵机，验证参数后再通电

行动建议

1. 初次进行接线之前，要使用万用表去确认舵机的供电电压是额定的值，标准情况下舵机常用的电压是5V。

2. 进行编程测试之际，要输出中位脉宽伟创动力舵机，也就是 1.5ms，接着观察舵机是不是稳定地停在正中位置，这可是判断脉冲参数是否正确的一种快速验证办法。

3. 批量使用之前，要去查阅，并且保存您所使用的舵机型号的官方数据手册，将手册参数当作最终依据。

4. 当遭遇问题之际，要运用示波器或者逻辑分析仪去查验实际输出的脉冲波形，因为百分之九十的控制问题是源自脉宽或者周期偏差。

倘若依据上述脉冲规格来对舵机予以控制，那么便能够达成稳定且精确的角度定位。凡存在任何偏离此标准的信号，均有可能致使舵机失控或者造成永久损坏。
