核心结论：标准舵机（航模舵机）通常无法直接通过单一信号线实现正反转，但可以通过物理安装调整、更换双出轴舵机或使用可编程舵机三种方式实现反向旋转需求。
于机器人关节调试之中，于航模舵面控制之内，又或者在DIY机械臂制作里头，常常会碰到“舵机转动方向跟实际需求相反”这般的状况。比如说：当您期望舵机臂朝着顺时针方向转动30度之际，舵机却是朝着逆时针方向转动了30度。此篇文章将会径直解答这一高频出现的问题，并且给出已经验证过的解决办法。

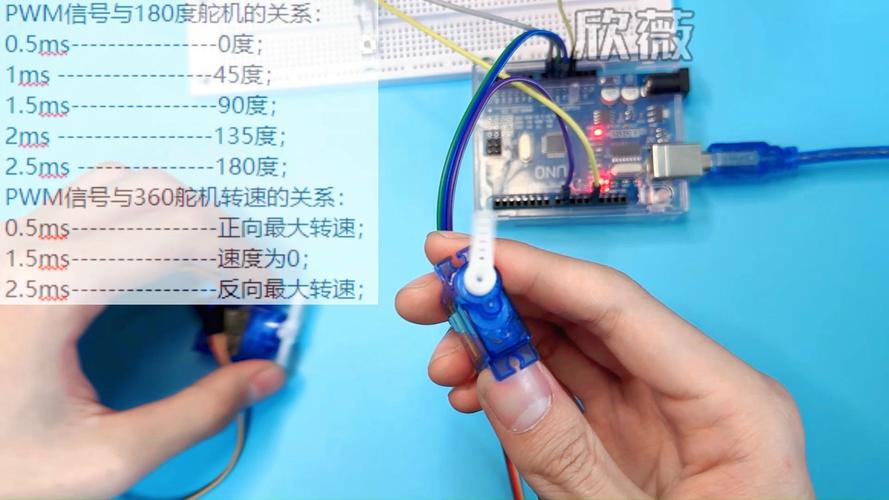

常规的、借助三线接口予以控制的那种标准舵机，其转动的方向是由输入信号脉冲的宽度加以决定的，并非是通过对供电正负极进行调换来决定的。具体的规则是像下面所呈现的这样：
中立位置信号：1.5ms脉冲 → 舵机停止在中间角度
有这样一种对应关系，正向旋转信号与之匹配呈现为特定情况，具体是，在时间范围处于1.0ms至1.5ms的脉冲，会使得舵机朝着某一个被限定的固定方向，这个方向举例来说像是逆时针方向，进而产生旋转的动作。
向相反方向（如顺时针）旋转的舵机，接到的反向旋转信号是，1.5ms至2.0ms的脉冲信号。
重要限定：标准舵机转动方向由硬件固定，你不能借由变换信号线或者电源正负极去更改其转向定义。要是你的控制系统仅能输出0°至180°的角度指令，没法修改脉冲对应关系，那标准舵机无法径直达成反向。
信息的源头是，依据RC 舵机 PWM 控制的标准协议，其中脉冲宽度在 1.0ms 至 2.0ms 的范围相应于 0°至 180°。
适用场景：舵机安装空间充足，且控制程序无需修改。
操作步骤：
1. 将舵机旋转180度安装（即调换舵机本体朝向）
2. 或许呢，可以把舵机臂朝着相反方向来安装，也就是要把舵机臂从处于0°的那个位置给拔出来，之后进行旋转，旋转180°，完了再加以重新安装。
3. 调整连接杆或传动机构，使最终输出方向符合预期
现实存在的案例情况是：于四足机器人腿部关节进行调试这个行为当中，处在左边和右边方位的舵机常常是需要呈现出对称式运动状态的。凭借把左侧位置的舵机以物理方式进行反向安装这种做法，运用完全一模一样、没有任何差异的控制信号，便能够达成左右腿同步开展运动的效果，并不用去编写两套控制代码。
优点：无需任何电子改装，不增加成本
缺点：占用额外空间，可能影响机械结构对称性
适用场景：需要两侧输出扭矩，或需要完全对称的运动轨迹。
双出轴舵机特点：
输出轴贯穿舵机本体两侧伟创动力，可同时安装两个舵机臂
两侧输出轴旋转方向始终相同（同时顺时针或同时逆时针）
常见规格：25T、20T等标准齿型
如何利用双出轴实现反向：
把那两个需要进行反向运动的机构，分别连接到舵机两侧的输出轴之上，鉴于两侧的旋转方向是一致的，然而从另一侧看过去的时候，运动方向在视觉上呈现出反向的镜像效果。
实际例子呈现，于机器人夹爪做设计的进程里，运用了一个有着双出轴的舵机，此舵机同时去驱动左边以及右边的两个夹爪臂。该舵机朝着顺时针方向进行旋转之际，左侧的夹爪朝着内部闭合起来，右侧的夹爪同样是往内部闭合，达成对称夹取的动作。
选购建议：
确认输出轴齿数（常见25T）
确认舵机尺寸（标准9g、20g、35kg等）
确认扭矩是否满足双侧负载需求
具体适用的场景是，精准控制方向这一要求不可或缺，角度映射具备可调节的特性，再者控制系统没有办法对信号逻辑进行修改。
实现原理：
可进行编程的舵机，让用户能够借助USB与电脑相连，或者连接至专用编程器，对舵机内部参数予以更改，其中涵盖了：
旋转方向反转：将原本对应0°的脉冲映射为180°
角度范围限制：自定义起点和终点位置
中立点偏移：调整1.5ms对应的机械角度
操作步骤（以常见可编程舵机为例）：
1. 连接舵机至编程器或USB适配器
2. 打开配套编程软件（如或舵机厂商工具）
3. 找到“方向反转”或“”选项
4. 勾选“反向”，点击写入
5. 断开编程器，舵机即永久改变旋转方向
实际事例情况是这样的：于竞争比赛用机器人的制造过程当中，鉴于控制板送出通道数量有限，因而没办法单独针对每个舵机去构思编写反向的逻辑内容。采用能够进行程序编写的舵机后，能够直接在硬件层面实现方向的反转作用；如此一来，控制程序仅仅需要统一输出从0°到180°的呈线性状态的信号，就极大地简化了代码的复杂程度。
注意事项：
可编程舵机价格通常是标准舵机的1.5~3倍
需要额外购买编程器（部分型号支持USB直连）
编程后不影响舵机其他性能（速度、扭矩、精度）
值得着重引起重视的提醒显示：舵机的内部之中是包含着控制方面的电路以及电机运行促使其得以运转的驱动电路的，电源本身正极以及负极之间彼此的界限是绝对不可以进行颠倒是非般的肆意调换的。符合标准的舵机，其中红色的线代表着VCC（其电压波动范围处于4.8V至7.4V之间），棕色或者黑色的线代表着GND，橙色或者白色的线代表着用于信号传输的信号线。任何一种线序上出现的差错都极有可能致使造成无法挽回的永久性损坏。
根据您的实际情况选择：
如果您正在制作原型机，追求最低成本：
→ 使用方法一（物理安装反向）伟创动力舵机，10分钟内可完成调整
如果您需要对称运动（如夹爪、双腿关节）：
→ 使用方法二（双出轴舵机），一个舵机解决两个反向需求
如果您的控制代码无法修改，或需要频繁调整方向：
→ 使用方法三（可编程舵机），一次编程永久生效
如果您具备编程能力，且控制板支持修改PWM输出：
直接于代码里，将对应0°的脉冲宽度与对应180°的脉冲宽度进行互换，也就是1.0ms与2.0ms相互交换，这属于一种零成本的软件反向方案。
关键要点再次强调：舵机可不可以进行正反转是由您怎样去界定“正反”来决定的。标准舵机没办法借助简单的接线调换达成反向，然而借助物理安装调整、双出轴舵机或者可编程舵机，都能够切实达成反向旋转的需求。
立即执行的三步：
1. 确认您的舵机类型（标准/双出轴/可编程）
2. 根据上文的决策指南选择最适合的方案
3. 按照对应方法进行操作验证
测试验证方法：
完成调整之后，将0°以及180°这两个极限角度信号进行输入，去观察舵机臂实际的旋转方向是不是和预期相契合。要是方向相反，那就请再次检查所选择的方案是不是正确地被执行了。
本文基于标准舵机PWM控制协议及主流舵机产品技术规格编写，所述方法已在机器人、航模、DIY电子制作等场景中得到验证。
