这是驱动舵机精确转动的核心模块，是舵机控制电路板，它负责解析控制信号，还负责驱动电机动作。不管您是制作机器人，还是搭建智能车，哪怕是维修舵机，正确选择控制电路板，并且正确连接它，这都会直接影响系统稳定性。本文直接讲出关键匹配原则，是对于选择舵机控制电路板而言的，还给出标准接线步骤，以及常见故障的完整，以此确保您能够独立完成选型事件，还有调试事件。

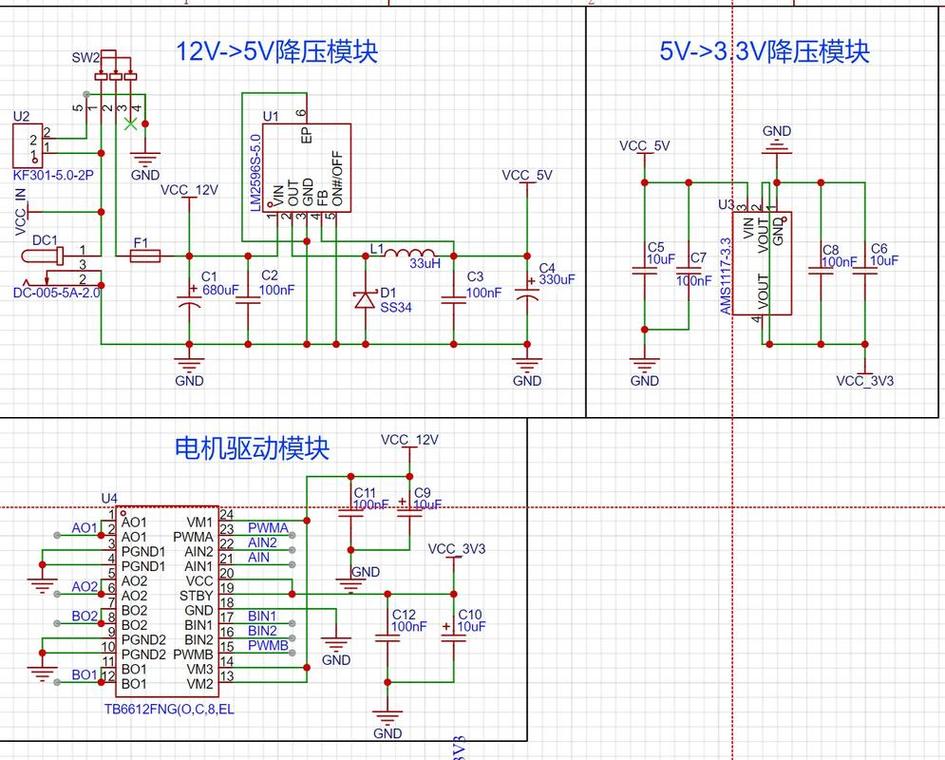

一块完整的舵机控制电路板包含三个必要单元：
1. 用于信号处理的单元，它会接收PWM也就是脉宽调制的指令，或者接收串口的指令，要知道串口包含TTL、RS 485以及CAN这几种，然后对目标角度或者转速进行解析。
2. 驱动单元，采用H桥或者专用电机驱动芯片，像是、这类，用以提供瞬时大电流来驱动舵机电机。
3. 一种名为电源管理单元的装置，它具备稳压以及滤波的功能，能够给舵机供给稳定状态的电压，这些电压常见的有5V、7.4V、12V等等。
工作原理，控制板接收来自主控，像是、STM32的指令信号呢，之后信号处理单元会把指令转变成占空比或者数据包，驱动单元依据这个去调节输出电流的方向以及强度，使得舵机内部电机转动到指定位置或者保持扭矩。
绝大多数选型失败源于参数不匹配。请按以下顺序核对：
如SG90、MG995这类最常见的PWM舵机 ，要选用带有PWM信号输入的控制板 ，而几乎所有通用舵机驱动板都支持这种控制板。其信号参数方面 ，周期是20ms ，高电平在0.5ms至2.5ms的范围对应着0°至180°。
串口总线的舵机，像那种有着TTL/RS 485接口的，必需要去挑选承载了对应串口收发芯片的控制板，而且得去确认协议，比如半双工、波特率之类的。举例说明，有一款特定型号的机器人运用的是TTL串口舵机，那么其控制板就得拥有UART转单总线的功能。
CAN总线舵机，其要求控制板去集成CAN控制器以及收发器，也就好似和那样的组合。
电压，控制板输出的舵机供电电压，其值等于舵机额定电压，偏差需小于或等于正负零点五伏。其常见范围，对于标准舵机是四点八至七点四伏，对于高压舵机是八点四至十二伏伟创动力，对于工业舵机是十二至二十四伏。
案例：一位爱好者使用5V控制板驱动7.4V高压舵机，舵机无力且抖动。更换支持7.4V输出的控制板后恢复正常。
电流，控制板持续输出的电流应该要大于或等于舵机堵转电流的一点五倍，举例来说，某个舵机堵转电流是一点二安，控制板至少提供一点八安每路，要是多个舵机并联，那就进行累加。
单个路径进行驱动，可选定一通道的PWM输出模块，像是扩展板这样的。
多种路径驱动：依据需求挑选4通道控制板，或者8通道控制板，又或者16通道控制板，并且要保证每一条路径都是单独供电，或者保证总的电源功率充足。

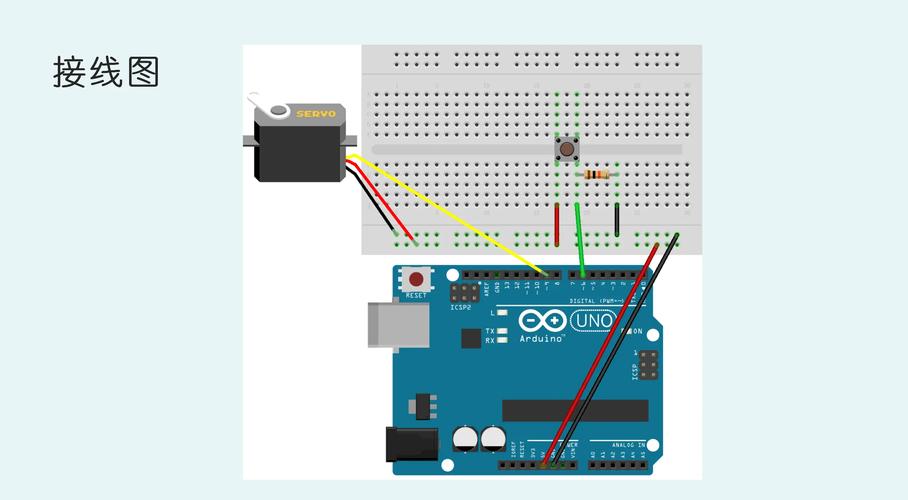

下述是PWM舵机控制板的普遍接线方式，它适用于百分之九十的应用情形。
详细接线顺序（防止浪涌损坏）：
1. 断电状态下连接控制板GND与舵机GND。
2. 连接控制板VCC与舵机VCC（建议串联一个5A保险丝）。
3. 连接控制板信号线与舵机信号线。
4. 接通主控电源和控制板电源。
5. 用示波器或逻辑分析仪确认PWM信号频率和占空比范围正确。
串口舵机接线存在差异，VCC与GND是相同的，信号线要连接到控制板的TX以及RX，需要注意交叉连接，也就是控制板的TX要连接到舵机的RX，控制板的RX要连接到舵机的TX，并且要共地。
1. 进入选型环节之前，要进行检查的有哪些呢，那就是舵机铭牌之上所标注的电压，还有堵转电流以及信号类型。要是处于不明确的状况时该怎么办呢，要做的就是去测量堵转电流，而测量堵转电流需要借助电流钳表来进行。
2. 接线以前要做的是：运用可调电源去预先设定电压以及限流伟创动力舵机，设定的时候要先把限流设置为额定电流的倍数为一，这样做是为了防止在第一次进行通电的时候出现烧板的情况。
3. 调试必测：先单独测试一个舵机，正常后再并联其余舵机。
4. 守护必存：按时审视控制板散热片温度（要是超过70℃那就得增添风扇），并且牢牢固定住所有接线端子。
要判定选择舵机控制电路板的结果如何，关键点在于电压是否能恰当相配，信号协议能否相互兼容，以及供电电流是否足够充裕。只要其中有一项出现偏差，就会致使舵机发生抖动，出现动力不足的状况，甚至可能会被烧毁。需要严格依照三步匹配法去核查相关参数，并且按照标准的接线顺序予以操作，这样才能够稳定地驱动任意一种型号的舵机。
