舵机占空比计算公式于舵机控制领域起着关键作用，它可把目标旋转角度精确地转变为PWM信号的占空比，借此达成对舵机转轴位置的精确控制。在标准舵机（周期为20ms、频率为50Hz）的应用情形里，占空比与角度呈现线性关系，其具体公式是：占空比(%) = 2.5% + (目标角度 / 180°) × 10%。随后会对该公式的来源、计算步骤以及典型示例做详尽剖析。
深入探究舵机占空比计算公式的来源，对于理解该公式而言，是极其关键重要的。唯有明晰其公式推导的整个过程，才可以更好地运用此公式去开展计算。同时，掌握具体的计算步骤，能够确保我们于实际操作当中，准确无误地得出相应结果。此外，借助典型示例伟创动力舵机，能够更加直观地去感受公式的应用场景，进而加深对公式的理解还有记忆。以下将会围绕公式来源、计算步骤以及典型示例，展开全面并且深入的阐述。

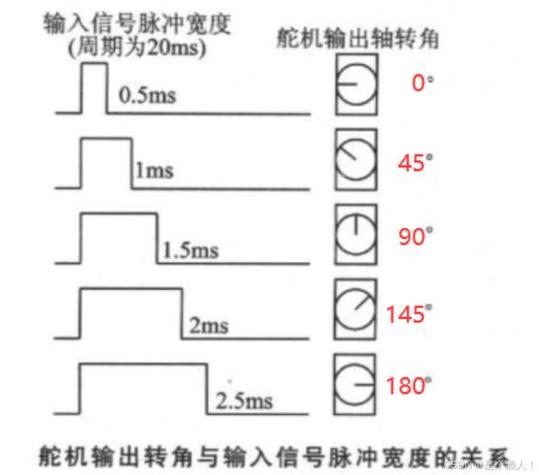

标准舵机所接收的周期为20ms（毫秒）的信号是PWM信号，在此信号里，高电平脉宽对角度起到决定作用。
处于0°的状态时，所对应的脉宽为0.5ms，进而得出占空比等于0.5ms除以20ms，其结果为2.5%。
对应着一百八十度的脉宽是二点五毫秒，由此得出占空比等于二点五毫秒除以二十毫秒，其结果为百分之十二点五。
角度与占空比线性对应，计算公式：
占空比(%) = 2.5 + (角度 / 180) × 10
其中10 = 12.5 2.5，即占空比变化范围。
若已知所需脉宽，也可用：
占空比(%) = (脉宽 / 周期) × 100%
案例1：舵机转到90°中间位置
将数值代入公式之中，其中占空比等于，二点五加，九十除以一百八十的结果乘以十，其结果为二点五加五，最终得出占空比为百分之七点五。
脉宽相对应的数值，等于二十二毫秒乘以百分之七点五，其结果是一点五毫秒，于此情况而言相符于标准的九十度控制信号。
案例2：舵机转到45°位置
占空比等于，二点五加，一百八十除以四十五再乘以十的结果，也就是二点五加二点五，等于百分之五点零。
脉宽 = 20ms × 5% = 1.0ms。
案例3：舵机转到135°位置
所占的空的比例等于二点五加上一百八十除以一百三十五再乘以十，等于二点五加上七点五，等于百分之十点零。
脉宽 = 20ms × 10% = 2.0ms。
于单片机或者PWM模块进行配置之际，一般来讲是需要去设置占空比寄存器的值的。要是PWM分辨率属于N位的情况（就好像8位那样，计数范围是从0到255），那么：
寄存器值 = (占空比% / 100%) × (2^N 1)
示例：8位分辨率下需要7.5%占空比
寄存器具数值等于，七点五除以一百，再乘以二百五十五，约等于十九点一二五，将其取整最终为十九。
各不一样的舵机，其脉宽范围兴许会有所差异：有些舵机，0°所对应的是0.7ms，而180°对应的是2.3ms，在这种情形下，需要先去测量最小以及最大脉宽，接着再去计算与之对应的占空比范围。公式已然变成：
占空比的百分比数值，等于最小占空比，加上伟创动力，角度除以一百八十，再乘以，最大占空比减去最小占空比的差值。
验证的方法是，用示波器去测量PWM输出脚，然后检查高电平的时间，看其是否等于计算出来的脉宽。
周期得精准，那即为：20ms的周期，倘若其误差超出了±1ms，就极有可能致使舵机出现抖动的状况，或是无法实现定位。
核心观点为：标准舵机占空比跟角度形成的是严格的线性关系，有个公式，占空比（%）等于2.5加上角度除以18（又或者是2.5加上角度乘以0.0556），这个公式能够直接去使用，当中2.5%对应的是0°，12.5%对应的是180°。
行动建议：
1. 编写代码之前，要先去确认一下，所使用的舵机的数据手册里的，脉宽范围呢，最常见的情况是处于0.5到2.5ms这个区间。
2. 根据目标角度套用公式计算占空比。
3. 把占空比予以变换为PWM模块的寄存器数值，并且设定20ms的固定周期。
4. 上机测试时从中间角度（90°）开始，验证转向是否平滑。
按照以上步骤和公式，您即可精准控制任意标准舵机的旋转角度。
