将“关节”与“肌肉”赋予，机器人的便是舵机，简单来讲。接收控制信号，是其核心作用，并且能精确驱动机器人关节，使其前往指定角度，或保持特定位置，还能够以设定速度连续旋转，借此让机器人完成行走、抓取、转头等各类预定动作。
将“指令”转化成“物理动作”的是舵机，有个很典型的场景便是，当你致使一个双足机器人把左脚抬起来的时候，控制系统发出的指令（像“左脚踝关节旋转30度”）会被传送给舵机，舵机里面的电机紧接着会转动，经过齿轮组进行减速增扭之后，使得关节臂精准地旋转30度并且稳固地锁定在那个位置，一直到收到新的指令。
舵机主要承担三大功能：
位置控制，会使机器人关节精准停于特定角度，像0°、90°、180°这样的角度，这属于极为常见的用途，应用到机械臂、机器人头部、腿部关节等需要精准定位的场景之中，比如说，有一个教育机器人要转头看向你，那么它的颈部舵机就会精确旋转至面向你的角度而后停下保持不动。
速度掌控：把控关节转动的快慢程度。举例来说，仿生机械狗扬起前爪的速度能够是迟缓的、迅速的或者匀速的，而这借助控制舵机的转速得以达成。
向负载提供保持之力量或推动之力量，此为力矩输出之功。通常采用kg·cm作为单位来衡量扭矩，舵机所必输出者，乃足够之扭矩，以抗衡重力或外部之阻力。比如说，有一具机械臂欲拿起一瓶水，其肩部与肘部之舵机，非得输出足够之扭矩，方可举起重物，而不至于出现“塌肩”之情形。
虽其原理存有相似之处，不过机器人舵机面向“重复、精确、连续运行”这种需求实施了显著的增强举措，具体的差异情况如下所示：

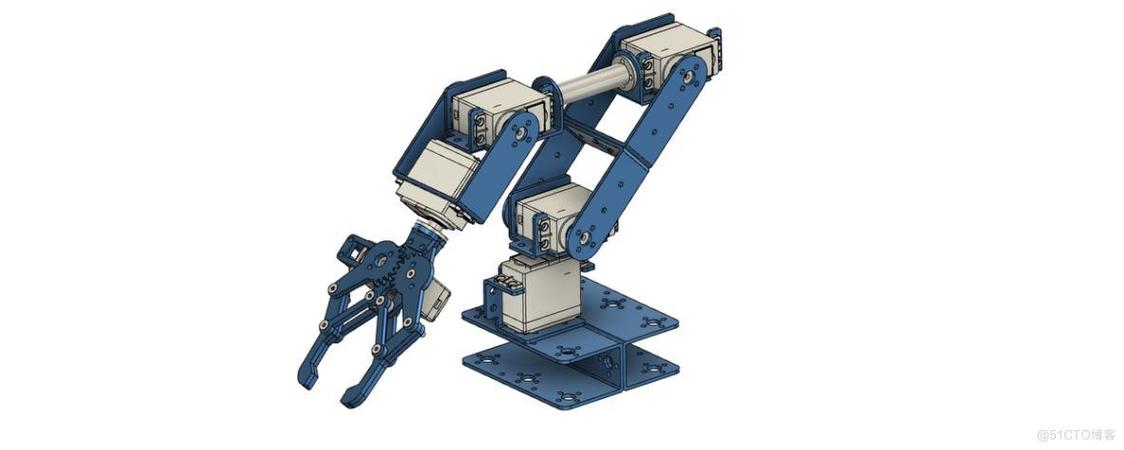

以一个平常的六轴桌面机械臂举例，它的关节对应舵机的具体分工是这样的：
承担整个机械臂左右转动职责的基座舵机，于机械臂需将左侧物品抓到右侧之际，会转动到目标所在的方位。
承受较大负载的肩部舵机，负责大臂的抬升动作伟创动力舵机，以及大臂的下降动作，此关节需要大扭矩舵机。
肘部舵机：负责小臂的前伸和收回。
腕部舵机，其职责在于负责执行器进行俯仰动作或者旋转动作，且此过程需要具备高精度，以此来确保抓取位置能够准确无误。
拿一台用于教育的双足机器人行走来说，此案例中，其腿部舵机协同工作的流程大概是这样的：
1. 是重心转移这件事，然后在这个过程中，髋关节舵机开展动作，其动作是驱动大腿呀，驱动大腿朝着一侧倾斜下去，如此这般就会把身体重心给巧妙地移转到仅仅是存在的单腿之上了。
2. 脚步向上抬起，抬腿那一侧的髋关节部位的舵机，与膝关节地方的舵机相互协同协作，从而驱动大腿向上抬升起来，致使小腿进行折叠动作。
3. 迈步：髋关节舵机向前旋转，带动大腿前移。
4. 落脚：膝关节舵机伸展，脚掌着地。
5. 不断循环，将重心转移到另外一条腿上，再次重复上面所提到的动作。整个的这个过程，每一秒都要去执行好多回精准无误的指令序列。
要让舵机可靠地发挥作用，关注以下参数：
1. 舵机能输出的力量，是用扭矩 (kg·cm) 来表示的，其计算方法是先预估关节所需承受的最大负载，这里的最大负载涵盖了自重和负载重量，再计算其力臂长度。比如说，在距离关节中心5cm的地方要提起1kg的重物，那么至少得需要5kg·cm的扭矩，并且建议预留超过50%的余量。
2. 转速，以“sec/60°”为单位，它所呈现的是舵机运行时转动60度耗费所需时间，其特点为数值越小意味着速度越快，好比0.12 sec/60°，此数据指代转动60度用时0.12秒，若速度过慢，会致使机器人动作表现出僵硬迟缓的状况，要是速度过快，那么便有可能致使机器人呈现出难以进行控制的现象。
3. 精度体现于此（以死区宽度/us 来展示）伟创动力，它用于表明舵机能够做出反应的最小角度变化量，死区宽度越小，那么精度就会越高，对于那些有着精细操作需求的机器人（像是书写一类、小物体抓取这类情况），建议挑选死区宽度小于等于 2us 的舵机。
于实际运用当中，机器人舵机有可能遭遇下述典型问题，排查思路是这样的：
问题现象 可能原因 排查与 |
: : : |
舵机呈现出全然没有响应的状况，其原因涵盖供电不足、控制信号线连接错误以及舵机自身损坏这几种情况，要核查电源电压是不是处于舵机能够正常运转的范围之内（像是4.8至6.0V这个区间）。
2. 确认信号线、正极线、负极线正确连接。
3. 用舵机测试仪单独测试舵机好坏。 |
出现舵机剧烈抖动或者振动的情况，原因是供电不稳定、控制信号存在干扰以及内部电位器出现磨损，解决办法是采用稳压电源，保证电流充足。
2. 缩短信号线长度，使用带屏蔽的信号线。
3. 如果更换电源后仍抖动，多为舵机内部损坏。 |
有这样一种情况，舵机没办法达成指定的角度，其原因在于机械出现卡滞现象，或者负载过大，又或者程序角度值超出了限位范围。针对此状况，存在一种检查方式，即手动旋转关节，以此来查看是否存在机械干涉。
2. 减小外部负载，观察是否恢复正常。
3. 查看一下，程序所发送的脉冲宽度，是不是处于舵机的有效范围之内，该范围一般处于500到2500微秒之间。
舵机出现异常发热的情况，这是由于长时间堵转、负载过大以及供电电压过高所导致的，此时应立即断电，然后检查关节是否被卡死。
2. 降低负载或更换更大扭矩的舵机。
3. 用万用表测量供电电压是否超过额定值。 |
根据项目类型，可以按以下原则进行快速选型：
用于教育教学的机器人其简易机械臂部分，推荐选用总线舵机譬如串口总线型的那种。它具有接线简便的优势，也就是能用一根线去串接起多个舵机，而且还能够读取角度反馈，这对于调试以及教学而言都非常便利。
请您推荐一下，针对竞赛机器人以及仿生机器人（双足、四足等类型），那种数字舵机比较合适，要求是具备大扭矩、高精度以及全金属齿轮的功能特性。您需要重点关注扭矩这一指标（通常情况下要求在15kg·cm以上），还有金属齿轮（具备抗冲击性能）以及实时反馈能力这几个方面。
关于轮式机器人的移动底盘，推荐使用连续旋转舵机，对此，若需选用舵机，得确认其支持“连续旋转模式”，不然普通的0 180度舵机是不适用的，或者也可以选用带编码器的直流减速电机。
超轻型自己动手制作，微小的那种关节，推荐微型线性舵机，或者9g微型舵机，适用于手指关节场景，也适用于小型云台场景，是负载极小的那种场景。
行动建议：
2. 对于有着3个以上关节的机器人项目而言，优先去选择总线舵机，总线舵机它在布线以及数据反馈方面所具备的优势，要远远大于传统PWM舵机。
3. 进行扭矩计算，得出最大负载扭矩，对此计算结果，在最终选型的阶段，要乘上安全系数，此安全系数要求是一点五至两倍之间的数值，方能预留出相关安全余量。
4. 从已经经过验证的型号着手：于开源社区（像是）或者机器人论坛里面搜寻跟你项目情形相仿例子所运用的舵机型号，这一般而言乃是最为可靠的起始点。
控制系统发出的数字指令，经由机器人舵机，被精准、可控且可靠地转化成机器人的物理运动，舵机发挥着这样的根本作用。要知晓扭矩、速度、精度这三者的关系 ，并且依据项目实际的需求来进行选型 ，这乃是促使机器人能够平稳、准确开展工作的关键所在。
