您有没有碰到过这种状况：将舵机径直插到单片机板子上，舵机却不转动或者胡乱抖动？这是由于舵机在工作之时需要较大的电流（一般为200mA 1A以上），然而单片机IO口仅仅能够提供几十毫安的信号电流，没办法直接对舵机进行驱动。正确接通电源的关键就在于两句话：舵机的红色正极线以及棕色/黑色负极线一定要连接到独立的外接电源伟创动力，并且信号线要单独连接单片机。这里拿极为常见的SG90、MG995等模拟舵机当作例子，一步一步、手把手地教您去完成接线，并且给出完整的电源选择方案。
红色的线，它所代表的是正极，也就是VCC这一端，这个线一定要连接到外部电源的正极之处，而且这个外部电源的正极一般来说是处于5V到6V这个范围之内的。
颜色为棕色或者黑色的线：它所代表的是负极，也就是GND，此线要同时连接外部电源的负极以及单片机的GND，这里所说的GND也就是共地。
橙色或黄色线：信号线（PWM），接单片机任意PWM输出IO口
第1步：准备外部电源
根据您的舵机型号选择电压和电流：

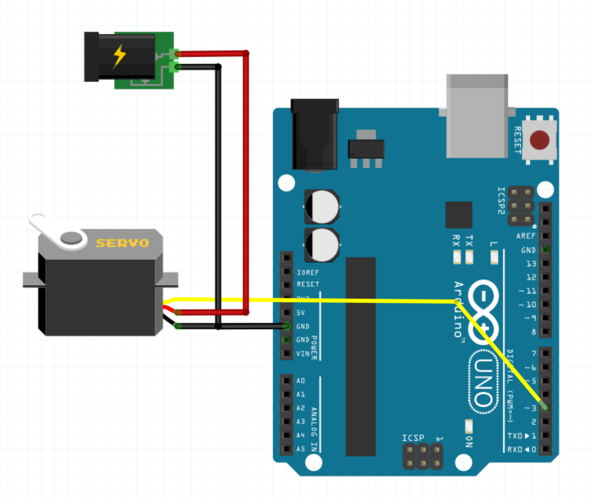

第2步：连接共地线（最关键的一步）
要用杜邦线或者是焊接的方式，把舵机那些棕色的也就是负极的线，还有外部电源的负极，以及单片机的GND引脚，这三者相互连通起来。要是缺少共地这种情况，舵机是绝对不会转动的。

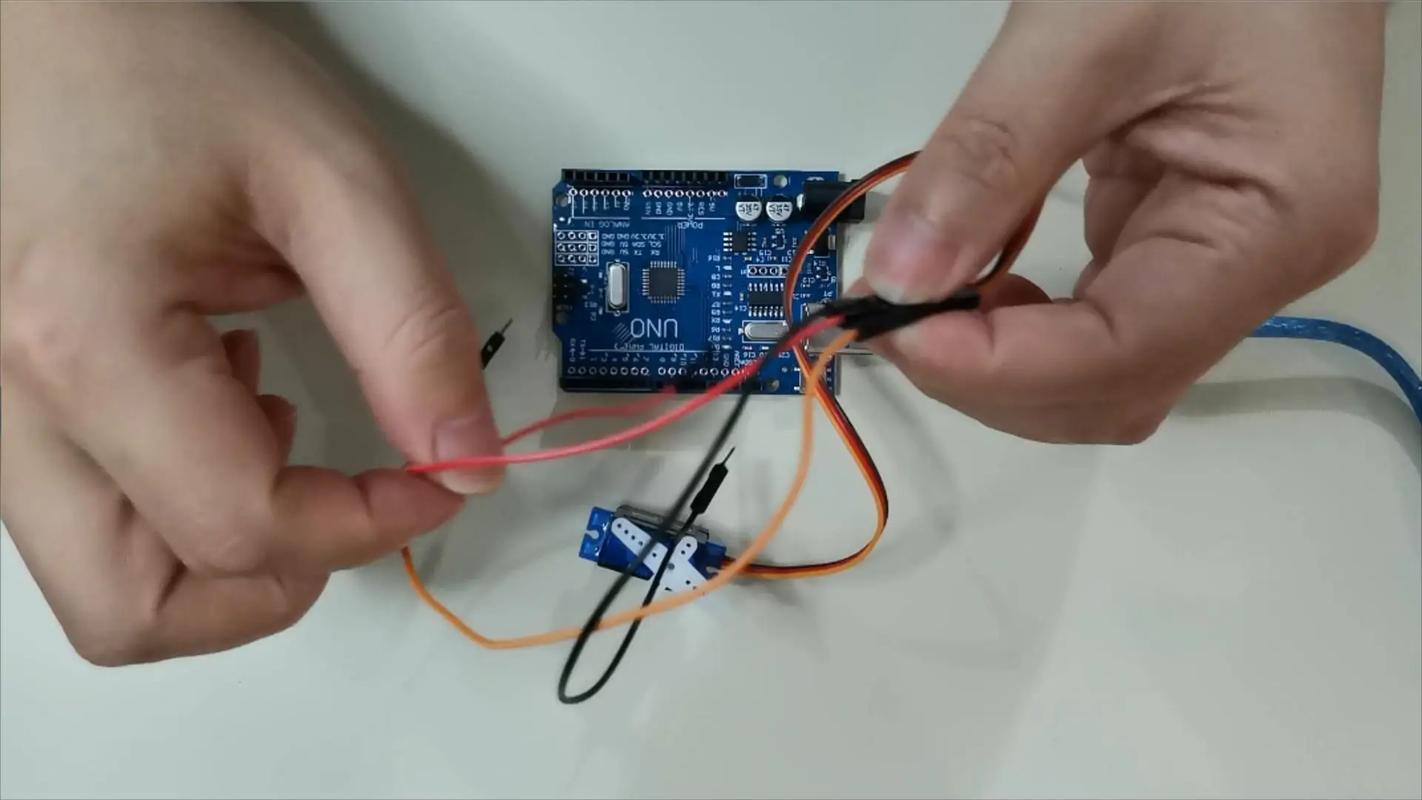

第3步：连接电源正极与信号线
舵机红色线 → 外部电源正极
舵机橙色或者黄线，连接到单片机PWM口，比如说的D9，又或者51单片机的P1.0。
您可在视频平台搜索以下精准关键词获得清晰演示：
“舵机 外部供电 共地”（5分钟内短片，重点看共地接法）
“单片机 舵机 电池供电 接线”（带实物接线过程）
“MG995 6V 锂电池 接线”（大舵机专用）
观看之际，请着重来确认一下：电源方面的负极是不是 在同一时间连接到了舵机以及单片机之上；电源的正极是不是 仅仅连接了舵机的红线，而没有连接单片机。
1. 把舵机红色线接到单片机的5V引脚，绝对不行，会烧坏单片机，或者接到3.3V引脚也不行，会导致系统不稳。
2. 铁律是共地：舵机的负极，要与外部电源的负极连通 ，并且还要和单片机的GND连通 ，这三个连通。
3. 电流得充足，小舵机借助充电宝（5V/1A）来供电，大舵机则一定要使用电池和稳压模块来供电。其中，大舵机供电方式与小舵机的明显不同，小舵机采用充电宝（5V/1A）供电，大舵机却采用电池联合稳压模块供电。
如果您现在就要接线，请按顺序操作：
，要将单片机电源关闭，接着，把舵机负极同外部电源负极相连，然后，把外部电源负极与单片机GND相连，之后伟创动力舵机，将外部电源正极连接至舵机红线，再之后，把舵机信号线连接到单片机IO口，随后，先接入外部电源，再接入单片机电源，，烧录PWM测试程序（输出1.5ms高电平脉冲，舵机应转到中间位置）。
依循着上述的步骤去进行操作，您的那个舵机有百分之九十九的可能性能够正常地运转起来。要是依旧存在着异常的情况，那么请去检查一下共地线以及电源电流。
