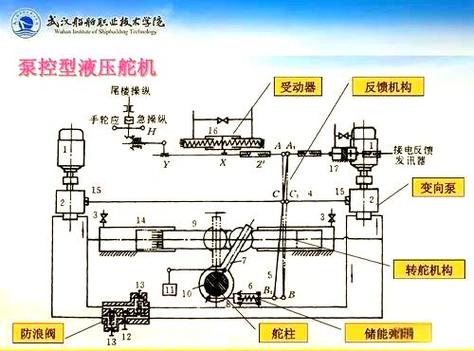

电动液压舵机转舵机构主要设备清单

01主要执行设备

1. 转舵油缸，一般是双作用油缸，其数量存在两种情况，一种是2个，呈对称布置，另一种是4个，属于四缸型。该缸体内部承受着系统的最高工作压力，这一压力常见范围是10至16MPa，而活塞杆在一端连接着舵柄。

2. 由活塞杆、活塞头以及密封件（V型组合密封圈或者格莱圈）所构成的柱塞或活塞组件，活塞于油压作用之下进行往复运动，进而推动舵柄旋转。

3. 舵柄，为锻造或者铸钢件，它是借助键或者液压紧配螺栓，与舵杆上端相连接。其力臂长度可是会决定转舵扭矩的，常见的设计扭矩范围是，200kN·m至·m。

4. 舵承，它涵盖上舵承与下舵承，是被用来承受舵杆的径向力以及轴向力的。而上舵承的内部，一般情况下是装有自润滑滑动轴承或者滚子轴承的。

02控制与反馈设备

5. 对于电液伺服阀，或是电磁换向阀而言，其要接收来源于操舵系统之中的电信号，该电信号呈现为4至20mA或者是±10V的状态伟创动力，进而去控制进入到油缸的高压油的流向。一台舵机一般会配备两套独立的阀组，以此来满足“单一故障”冗余的要求。

6. 机械反馈机构，常见的是连杆或者齿条齿轮结构，它把舵柄的实际转角传递到伺服阀阀芯，以此形成闭环控制。要是反馈杆出现松动情况，就会致使实际舵角与指令之间的偏差超过±1°。

7. 能发送舵角信号的装置：一般是自整角机或者旋转编码器，它被安放在舵柄的顶部位置，或者是舵杆的上端部位，会向设于驾驶台，以及集控室的舵角指示表传递转角信号。

03安全与辅助设备

8. 具有安全阀功能实则为过载阀者：其被集成于转舵油缸两端之处，或者集成于阀组之上，其设定压力处于系统最大工作压力的从1.1至1.25倍这个范围。当舵叶遭受外部冲击情况比如海浪冲击或者搁浅状况，进而致使油缸压力超出限定之时，安全阀会自动开启以实现泄压。

9. 缓冲阀伟创动力舵机，也就是行程限制阀，在舵叶快要靠近左右两边最大转角的时候，一般这个最大转角是正负35度，缓冲阀会慢慢关闭油路，进而降低活塞速度，以此来防止机械出现撞击情况。

10. 用于锁紧的装置，于舵柄跟舵杆相连接的部位那儿，并且在油缸与船体基座的连接所对应的螺栓之处，都设置有用来防止松动的垫片或者采取的是液压拉伸螺母。有一艘船在一次进行PSC检查期间，因为舵柄连接螺栓出现了松动的情况而被开出了导致滞留的缺陷。

04管路与附件

11. 连接阀组与转舵油缸的，是高压软管或者无缝钢管，软管要满足SAE J517 100R2或者更高标准，钢管的材质一般是20#钢或者316L不锈钢。

12. 管接头分成卡套式、法兰式或者锥面密封接头几类，要求所有接头在1.5倍工作压力的情况下保压足足有5分钟，期间做到无渗漏现象出现。

13. 放气旋塞，其安装位置处于油缸两端的最高点之处。在初次进行注油操作之后，要将其旋开以实现排气，不然的话，在转舵过程中便会出现爬行或者卡滞的状况。

阐述核心要义：电动液压舵机的转舵装置，不是那种简易的单个装置，而是一套极其复杂、相当完备的机械液压体系。该系统由多个关键部件共同构成，转舵油缸是其中之一，它属于液压动力的执行部件，柱塞亦是关键部件，其在油缸当中起着传递动力的重要作用，舵柄同样是关键部件，它负责把转舵的动力传递至舵叶，舵承也是关键部件，它支撑着舵柄的转动，伺服阀还是关键部件，它精确控制液压油的流量和方向，反馈机构同样是关键部件，它实时反馈转舵的状态信息，安全阀亦是关键部件，它保障系统压力安全，缓冲阀同样是关键部件，它减少转舵过程中的冲击，锁紧装置还是关键部件，它确保舵机在特定状态下的稳定性，管路附件也是关键部件，它用于连接各个部件并输送液压油。这些部件，每一个都不能缺少，要是其中任何一项没有了，那么转舵功能就没办法安全达成了。

行动方面给出的建议是，舰艇上的轮机员于每次按时进行的季度检修该设备之际，依照如下这般开列的清单一丝不苟按顺序逐个进行检查。需要查看的是操控轮机用到的舵柄与之相连的螺栓被拧紧之时所产生的力矩，要使其处于恰当适宜的状态。查看的是油缸内部活塞杆那儿用于密封的地方是不是存在滴漏这种状况，得严格依照每分钟总共滴出的量不得超过3滴这样的标准来做出判断，而这个标准是依据ISO 4406标准来确定的。再者检查的是起到安全保障作用的安全阀以及缓冲阀它们在运行过程中动作压力的测试记录，要确保该设备在这一方面所具备的性能能够符合相应要求。紧接着，对反馈连杆各个部分的关节轴承间隙加以测量，倘若间隙大于0.5mm就得进行替换。最终，查验舵角指示器的发送器跟接收器之间的角度误差，此误差小于等于0.5°。请把这份清单归入船舶PMS（计划维护系统），并依据设备说明书核查现有的备件库存。
