舵机是一种执行器，它能够把电信号精准地转变为角度运动。简单讲，舵机接收特定宽度的脉冲信号（PWM），由内部直流电机带动齿轮组减速，借助电位器实时检测输出轴位置，构建闭环控制，最终让输出轴稳定地停留在目标角度。它常见于遥控、机器人关节、无人机云台等设备里。

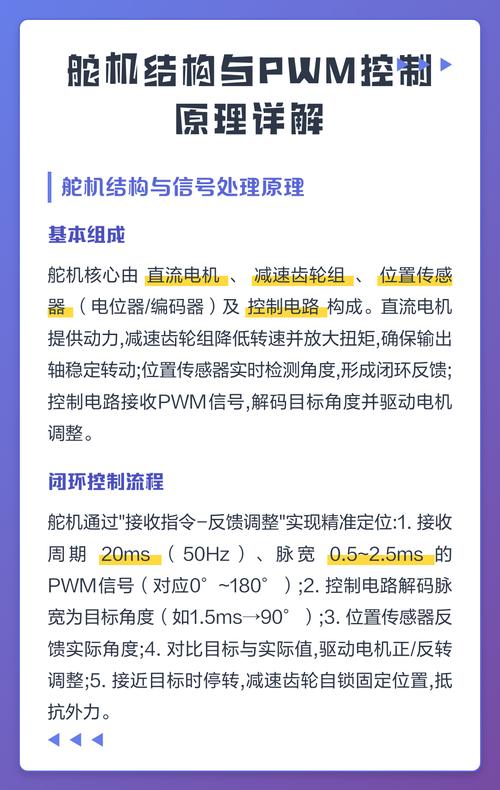

一个标准舵机包含以下四大部件：
直流电机：提供旋转动力。
齿轮减速组：将电机高速旋转降低转速，同时放大扭矩。
用于控制的电路板，对输入信号展开解析，促使电机运行，同时将目标的位置和当前所处的位置进行比较。
电位器，也就是位置反馈传感器，输出轴转动的时候，它的电阻值会呈线性变化，能实时反馈实际角度。

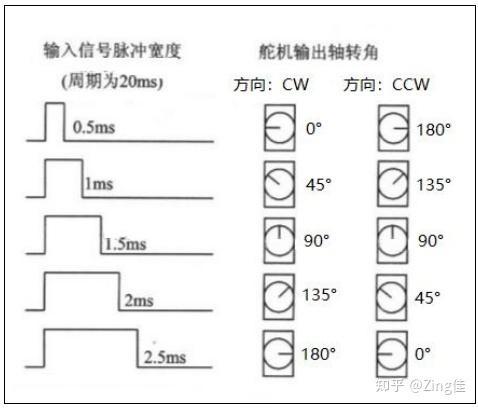

1. 一个周期为20ms的PWM信号，由控制器（像接收机或者单片机）向舵机发送，这个信号里的高电平宽度处于0.5ms至2.5ms之间（此范围对应0°到180°）。
2. 信号解析情况为，控制电路检测高电平宽度，之后计算目标角度，譬如，1.5ms的高电平所对应的就是90°中位。
3. 当前所处位置进行读取，电路开展读取操作，针对电位器读出当下此时的电阻值，接着将其换算，转化称输出轴其实际的角度。
4. 比较误差：把目标角度同实际角度去做差值计算。要是存在偏差，电路驱使电机朝着让误差减小的方向实施旋转。
5. 由电机进行驱动，然后经历减速过程，即电机开始转动，转动之后经过齿轮组，齿轮组起到减速的作用，减速完成之际带动输出轴，与此同时，电位器的阻值持续不断地发生变化。
6. 将位置确定下来并锁定：在实际的角度跟目标角度达成一致的状况下伟创动力，误差变为零，电路就会停止对电机进行驱动。在这个时候，输出轴凭借齿轮组的自锁力被维持在目标位置上。
遥控车的转向情况是，接收机依据遥控器方向盘转动的量，输出与之对应的PWM信号，舵机凭借该信号拉动连杆，进而让车轮发生偏转。要是信号出现丢失的状况，舵机就会维持在的位置。
六足机器人的关节，其中每个关节的舵机，会依据步态，逐个依次转动到指定的角度。要是某个舵机的负载过大，以至于无法到达相应位置，就会发出那种“嗡嗡”的抖动声音，这意味着其内部电路依旧在努力尝试消除误差。
行动建议：
1. 在进行选型这个行为的时候，要去确认工作时候的电压以及安装的尺寸，之后，要依据负载力臂用计算的方式估计所需要的扭矩伟创动力舵机，这个扭矩的计算方式是，负载的重量乘以力臂的长度再乘以安全系数1.5。
2. 对接线进行确认：其标准为三线接口，其中棕色以及黑色对应的是地线，也就是GND，红色对应的是电源正极，即VCC，通常情况下其电压范围是在4.8到6V之间，橙色或者白色对应的是信号线，也就是PWM输入。
3. 检测办法是，在还没有安装负载以前呢，要使用舵机测试仪或者是能够输出1.5ms脉冲的信号源，去查看舵机是不是能够准确地归位到中间，如果出现了抖动的情况，那么有可能是电压不够或者是电位器沾染了污垢。
4. 核心观点重复：舵机工作的本质，是闭环位置控制，通过PWM信号给定目标，电位器反馈实际位置，控制电路驱动电机，直到两者一致。理解这一闭环原理，就能快速诊断90%的舵机异常问题，比如不转、抖动、不到位。
当舵机处于带电状态时，绝对不可以强行去转动其输出轴，不然的话，就有可能致使齿轮或者驱动芯片遭受损坏。
金属齿轮的舵机，其噪音是比较大的，不过它能耐冲击；而塑料齿轮的，安静是安静，可容易出现扫齿的情况，它是适用于轻载场景的。
长期处于高负载使用状况之后，给出的建议呢是把外壳拆开，去清理齿轮，并且涂抹专用的润滑脂，像比如说二硫化钼这种。
