想要让遥控舵机转动角度吗？仅仅只需三个步骤：预先准备好工具 ，进行正确的接线 ，编写相应的代码。下面直接给出完整的操作流程 ，按照步骤去执行就能够实现遥控。
遥控舵机需要以下核心部件（以常见机器人舵机为例）：

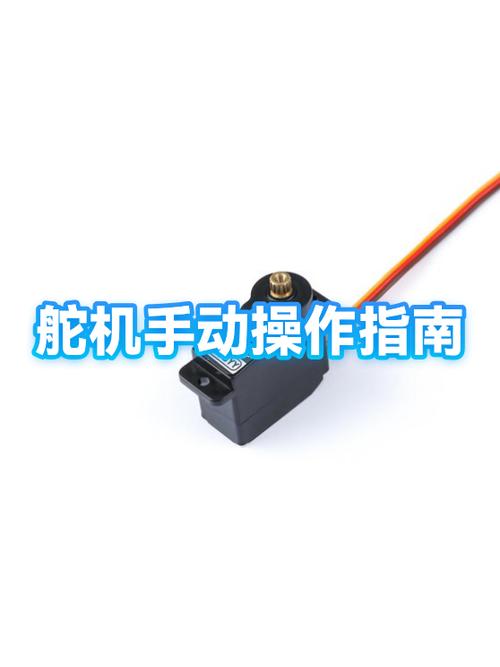

有一种装置叫舵机，它包含标准舵机，像属于常见型号的SG90、MG995等。工作时需要对它的电压加以关注，其电压大多数时候处于4.8V至6.0V这个范围。
有着这样一类存在，它被称作控制器，可细分为下列两种类型，一种称之为微控制器，像 Uno、STM32等便属于此类微控制器，另一种则是专用舵机驱动板。
具备遥控功能的信号源，存在两种类型，一种呢，是借助无线遥控模块来操控的，像那种2.4G遥控器搭配接收机所构成的无线遥控模块，另一种则是经由蓝牙或者WiFi模块来实现控制的，也就是通过手机APP应用程序进行控制的，这种情况呀。
电源方面，是以独立的方式给舵机供电，供电来源为电池组，且电池组的电压要与舵机的规格相匹配，如此做的目的在于避免从控制器那里取电，以防出现不稳定的状况。
连接线：杜邦线若干
> 核心原则：控制器只传信号（PWM脉冲），电源独立供电。
舵机标准3线接口（颜色因品牌略有差异，但功能一致）：
接线步骤：
1. 将舵机的红色线接到电池正极（比如5V电池组）
2. 将舵机的棕色线同时接到电池负极和控制器的GND（共地）
3. 需把舵机的橙色线，拿来连接到控制器的PWM输出引脚，像是的D9这个位置。
寻常错误是，仅出于从控制器那儿获取电力，进而致使舵机出现抖动状况，或者处于不转动的情形，这是不行的伟创动力，要实施独立供电操作才行啦。
用于控制角度的舵机，是借助PWM信号实现的，其周期为20ms，其中高电平处于0.5ms至2.5ms这个范围时，所对应的角度是0°至180°。
#
Servo ;
int pos = 0;
void setup() {
.(9); // 信号线接引脚9
}
void loop() {
for (pos = 0; pos <= 180; pos += 1) {
.write(pos); // 控制角度
delay(15);
}
for (pos = 180; pos >= 0; pos = 1) {
.write(pos);
delay(15);
}
}
int = 9;
void setup() {
(, );
}
void (int angle) {
int = map(angle, 0, 180, 500, 2500); // 微秒
(, HIGH);
();
(, LOW);
delay(20 /1000); // 剩余周期
}
void loop() {
(0);
delay(1000);
(90);
delay(1000);
(180);
delay(1000);
}
1. 把接收机的 PWM 输出通道跟舵机信号线相连接，是直接进行控制的，并不需要开展编程工作。
2. 遥控器摇杆移动时，舵机同步转动
3. 适合航模、车模等实时控制场景
1. 手机安装蓝牙串口APP（如“蓝牙调试器”）
2. 单片机接HC05蓝牙模块
3. 代码示例（接收字符控制）：
#
#
Servo ;
BT(10,11); // RX,TX
char cmd;
void setup() {
BT.begin(9600);
.(9);
}
void loop() {
if(BT.()) {
cmd = BT.read();
if(cmd == '0') .write(0);
if(cmd == '9') .write(90);
if(cmd == '1') .write(180);
}
}
4. 手机发送字符即可遥控角度
遥控舵机的本质在于，它是独立供电的，它是共地的，它输出的是符合规格的PWM信号。
行动建议：
1. 先从有线控制（单片机直连）调试成功伟创动力舵机，再加入无线遥控
2. 购买舵机时确认电压（常见5V）和扭矩
3. 若控制多个舵机，使用舵机驱动板（如）简化接线
依照上述所讲步骤去进行操作，在30分钟的时间范围之内，便能够达成无线遥控舵机。要是碰到问题，应优先对电源以及共地情况展开检查。
