飞机舵机选型调试干货 不抖不烫空中稳得很

琢磨搞飞机相关产品时，舵机控制这事儿是不是会让你略微感到头疼呀？在市面上所见到的舵机那真是各式各样、品类繁多，其参数看起来似乎都相当不错，然而一旦装机之后就出现抖舵现象、开始发烫，甚至于在空中直接罢工。别着急，并非只有你独自一人面临这种情况。在过去的这么些年里，我带领过好些初创团队从毫无基础开始去开发无人机以及eVTOL，所踩过的那些坑、摸索出来的门道，全都在这篇内容当中了。咱们先不去谈论那些枯燥乏味的公式，仅仅来讲讲在实际操作过程中该如何进行选择、怎样去连接以及怎样去调试，从而能够让你的舵机既听从指令又耐用且能稳定运行。

舵机怎么选才合适

不少朋友一开始就询问“哪种舵机最为优良”，实际上离开了相应场景，根本就没办法展开比较。你得先考虑明白：这个舵机是用于操控固定翼的舵面呢，还是给多旋翼的云台使用呢？对于二者来说，前者所需求的是反映迅速且扭力充足，数字舵机乃是首要的选择；后者更加注重的是运行顺畅以及安静无声，模拟舵机反倒在性价比方面更为突出。别耗费不必要的钱财去购置顶级型号，只要能够满足使用需求便可以了。

对于尺寸以及扭力同样是要认真对待的舵机品牌伟创动力，使用卡尺对安装空间精确测量，依据舵面面积以及预估风速来计算扭力，并且还要预留20%的余量。我曾见到有人在小飞翼上面强行安装大扭力舵机，这样不仅重心出现偏移，而且电池续航能力也直接崩溃了。选型恰似购买鞋子，只有尺码合适才能够顺利奔跑向前。

控制精度差怎么解决

时常出现舵机抖舵状况，或者舵机对不准角度，极大可能是信号遭受污染咯。对于飞控输出的PWM线而言，千万别跟电调的动力线捆绑在一起，因为那等同于把信号线丢进了电磁炉当中。当下，我们所采用的标准做法是：信号线选用双绞屏蔽线，在靠近舵机的一端增设一个磁环，如此一来，干扰便会立刻降低一大截。你能够马上进行尝试一番。

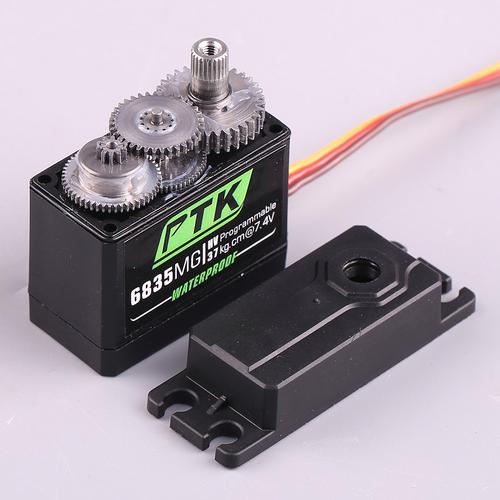

实际上导致问题出现的罪魁祸首是舵机自身所存在的机械虚位。由于塑料齿轮长时间使用后其框量会增大伟创动力，以至于用手就能让输出轴随意摇动，那么精度究竟要从哪里获取而得呢？在这里建议直接舍弃塑料齿轮换上金属齿轮，并且最好这个金属齿轮带有滚珠轴承。要是在预算方面不存在限制的情况下，闭环舵机能够实现实时回传其位置信息，进而使得飞控可以随时进行纠偏操作，如同钉子钉在空气中那般让姿态保持稳定。

舵机驱动芯片怎么挑

倘若驱动芯片挑选得不合适，那么舵机就如同徒有其表的纸老虎一般。不要仅仅只是一味地关注最大电流，在堵转这种运行工况之下，芯片是否能够承受住几秒钟的考验更为关键重要。当下有不少国产芯片内部都装置有过流保护和温度降额功能，纵使舵机出现卡死的状况也不会冒烟起火。当你进行电路设计时，顺手将这些具备保护功能的引脚连接起来，会省心许多。

接入口协议别弄得太过冷门那种，I²C虽说线路连接数量少，然而长距离进行传输时容易遭受干扰，在飞机上面是不具备实际应用价值的，传统的PWM是最为稳妥的，主控差不多全都支持，我们的团队最近常常使用某国产品牌的高压驱动SoC，其内部设置了PWM生成以及电流采样功能，研发周期缩短去到了一半，搜索“舵机驱动芯片 选型”，官方网站有评估板可供申请。

飞机舵机接线要注意啥

接线属于玄学范畴，同时它也是科学领域的一部分，电源线以及信号线这两者分开线槽来走线，要是实在没有办法产生了交叉的情况，那么一定要保持垂直呈90度，除此之外，当舵机线需要延长的时候，好多人仅仅是随便拧两下就当作完结了，最终导致接触电阻增大，此时舵机的表现就仿佛是得了哮喘病那样，正确的操作方式是进行焊接并且使用热缩管将其封好，又或者是采用注胶防水接头。

供电线径可别太吝啬，就拿标准9g舵机来讲，启动电流很容易就达到1A，要是三四个舵机同时运作，细线缆的电压降会相当明显，依据我们实际测试的情况，AWG26线长度为30cm时，电压能够从5.0V下降到4.2V，致使舵机直接复位，换上AWG22的硅胶线，那就没问题了，电压稳定了，控制精度就占了一半的优势。

什么舵机适合低空经济

低空经济一词火了，然而众多舵机厂商仍在售卖玩具级产品。用于 eVTOL 的舵机，有三要素，即轻量化、高速响应、高可靠性。用于物流无人机的舵机，同样有这三要素，即轻量化、高速响应、高可靠性。普通舵机连续工作十分钟外壳就会烫手，航空级舵机能在整趟航线中保持性能不衰减。

有这样一个好消息，国产舵机正处于在弯道实现超车的进程当中。就拿针对垂直起降固定翼的变距机构来说，有厂商推出了全封闭无刷舵机，其防护等级达到IP67，响应速度为0.08秒对应60°，并且重量还被控制在60克以内。你在百度上搜索“低空经济 舵机方案”，能够发现有好几家已经开始进行批量供货了。

舵机控制参数怎么调

PID进行调参并非单单只是飞控方面的事情，舵机其自身同样存在着能够进行调整的参数。就好像是死区宽度这片面，默认所做出的设置通常倾向于保守，致使舵机的反应会慢上半拍。你是能够适度地减小死区的，以此让它对于微小的偏差能够更加察觉到。但是千万不要缩减得过于小，不然的话信号出现轻微的波动舵机就会一直发出吱吱的响声，并且电耗会加倍。

将行程限位设置为保命符，当飞机舵面遭受到外力而被卡住的时候，舵机就会使劲往死里顶，要是齿轮被打坏还算小事，可要是电流过大把飞控口烧坏那才叫真要命。其一，在飞控程序当中准确设定舵量的上限，其二，于驱动端合理配置电流阈值，一旦二者达成既定条件均会立刻切断电源。通过这种双重保护机制，成功使得炸鸡的概率呈现直线下降趋势。

扯了这般多干货舵机厂家伟创动力，亦欲闻闻你的实战过往。你于搞飞机舵机集成之际，最让人发愁的问题是啥？是选型难以拿定主意，还是调试老是冒怪问题？欢迎于评论区予以分享，咱们一块儿躲开坑祸。觉着文章有价值的话，点个赞并给予身边的航模伙伴，下回接着聊飞控那些事儿。
