舵机工作原理图解说明 小白也能看懂的舵机结构拆解

搞懂舵机工作原理，别让你的机器人项目卡在第一步

好多朋友初次碰到舵机，满心皆是欣喜之情打算将创意转化为实际，然而一开始就被诸如“怎样转动”、“转动多少角度”、“线路如何连接”这类问题给难住啦。望着那一堆技术参数以及原理图，感觉如同在看天书一般。实际上，舵机并非如你所想象的那般复杂，把它当作一个“会听从指令的旋转小卫士”就行啦。今天我就用最为通俗易懂的大白话，带领你彻底弄明白它究竟是怎样运作的，使得你在选型与接线方面都不再为此而发愁。

舵机内部到底藏着啥秘密

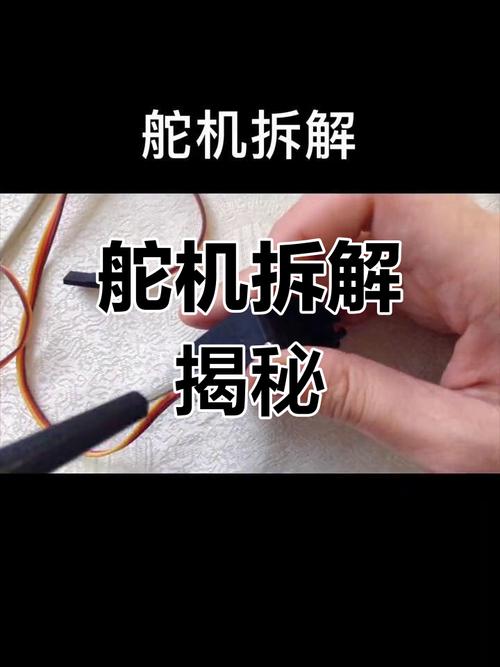

舵机能做到精准转动，完全是依靠它肚子里的那几样物件。将其拆开来看，核心部件一共有四个：其一为直流电机，它的作用是提供动力，转动速度极快；其二是一组齿轮减速箱，它会把电机那种“暴脾气”般的转速降低，从而转变为我们所需要的平稳且有力的转动；其三是一个控制电路板，它堪称舵机的大脑，负责接收命令还有处理信息；其四是一个位置传感器，一般情况下是电位器，它如同眼睛一般时刻留意着输出轴转到了什么位置。

几个部分协同工作，从而构成一个精巧的闭环控制系统；简单来讲，就是“大脑”发出指令要转到90度，“眼睛”查看后处于0度，便即刻让“肌肉”电机转动；等到转到90度时，“眼睛”汇报已到位，“大脑”随即呼喊停止；如此这般实时监测并持续修正伟创动力，确保了舵机指哪打哪的精准度。

信号线是怎么控制角度的

舵机后面一般会有三根线，电源以及地线理解起来较为容易，最为关键的便是那根信号线，它所接收的是一种称作PWM（脉宽调制）的特殊信号，你能够将其想象成一个持续不断重复的脉冲，这个脉冲的宽度，也就是高电平持续的时长，就是舵机转动的“指令密码”。

标准舵机一般是将这个指令对应于1毫秒至2毫秒的脉宽范围之内。举例来讲，倘若发出一个脉宽为1毫秒的脉冲，舵机内部的“大脑”便知晓了，其目标角度是0度；要是发出脉宽为1.5毫秒的脉冲，那么目标角度就是90度；而当发出脉宽为2毫秒的脉冲时，目标角度即为180度。在通常情况下，控制板每隔20毫秒就会发出一次这个指令，持续不断地告知舵机“你此刻处于这个位置”，如此一来，舵机就会始终尽力维持住相应状态。

为啥舵机转到指定位置就不动了

就这个问题而言，问得相当出众，这恰恰是舵机所具备的最为聪慧之处。方才已然提及，其内部存在着“眼睛”，始终注视着实际所处的位置。在控制电路察觉到目标角度与实际角度存有偏差之际，便会促使电机进行转动，以此来消除这一偏差。一旦实际角度达成了目标角度，偏差变为零，“大脑”便会使电机停止运转。

但是，倘若存在一个外在的力量，试图将舵机的摇臂掰开，于此时分，“眼睛”察觉到实际的位置偏离了目标，偏差再度出现了，它会即刻下达指令，让电机生成一个相反的力，用以对抗这个外在力量，竭尽全力把摇臂拉扯回到目标位置。这便是舵机的“定力”的来源，亦是它与普通电机最为显著的区别。

怎么快速看懂舵机参数表

拿到一个舵机，面对着一堆数字，那对于我们而言该去看哪几个呢？，得去看最为重要的两个，分别是扭矩与速度。说到扭矩，它决定着舵机具备多大的力气，其单位一般来讲是kg·cm，所谓的其意思是当力臂处于1厘米长度的时候能够拉动多重的物品。再说说速度，它决定舵机转速快或不快，其单位通常是秒/60度，也就是转过整整60度所需耗费多少秒。

其此需看工作电压，以及角度范围。工作电压告知该给其供几伏电，切不可弄错。角度范围决定它能转动多大圈，常见的有180度与360度，留意360度的通常无法控制位置，仅能控制方向以及速度，选错项目便失败了。

数字舵机和模拟舵机有啥区别

这是个平常会碰到的坑，模拟舵机与数字舵机，其核心原理是一致的，然而驱动方式各不相同，致使性能方面存在很大差异，模拟舵机依靠接收到的PWM信号去直接驱动电机，信号一旦到来就会启动，信号一旦停止便失去动力，反应会出现细微的延迟。

数字舵机有着这样的情况，其内部额外存在一个微处理器，该微处理器对所接收到的PWM信号频率进行大幅度提升舵机厂家伟创动力舵机品牌伟创动力，借助更高的频率去驱动电机，如此便带来了几个方面的好处，一是响应速度变得更快，并且该速度几乎不存在延迟，二是启动的时候爆发力更为强大，三是在保持位置时的“定力”也更加稳定。当然，数字舵机在价格上会贵一些，而且功耗也稍微高一点。若是你的项目对于速度以及精度拥有较高要求，就像机器人腿那样，那么选择数字舵机是更为合适的。

接线时怎么避免烧坏舵机

那连接线路这事儿，乍一看好像挺简单的，可实际上它绝对是新手们特别容易出现失误的严重区域！请你一定要牢牢记住这样一个口诀哟：棕色或者黑色那一端是负极，红色那一端则是正极，橙色或者黄色或者白色这些颜色对应的是信号线。在进行接电之前，要确保你所接入的电源电压是在舵机能够允许的范围之内的，要是电压太高了的话，就会瞬间把设备内部的电路给烧毁掉的。

还有，针对那块力气表现突出的舵机而言，在其启动的刹那间电流将会特别大，要是直接借助开发板相应位置所提供的5V的电压来供电，极有可能使得对应的板子出现拉死的状况或者被烧坏。在此建议专门为那个大舵机另行准备一个电源装置，并且要把该电源的地线与之相连的控制板这块的地线连接到一块，只有这样才能够确保信号保持同步。电源的功率同样需要预留出充足的余量，千万不要出现小马拉大车这种情况。

瞧瞧这些之后，你是不是内心对于舵机有了更多的把握？若想将其运用得好，关键之处在于领会它闭环控制的那种意图，而且要细致地对待它的诸如电源以及接线这般的一切（供应物品和线缆连接）。提议你当下就前往淘宝网搜索一家舵机生产厂家的官方网站，找寻几个型号瞧瞧它们的参数列表，依据今天讲述的几点内容，试着去解读一番，你的认知将会更上一个层次。你在开展项目之际，碰到过哪些有关舵机的怪异问题？欢迎在评论留言区分享出来，我们一同帮你想想办法，感觉有用的话也千万别忘记点赞并分享给更多的友人！
