舵机抖动失控？供电板设计规范与稳定供电方案

当我们去开展产品创新，特别是在从事机器人、智能玩具亦或是自动化设备方面工作时，舵机无疑是核心关键部件。然而，你是否碰到过如下状况：舵机已然选好，电机也已选好，而一旦接通电源，要么是舵机持续不停地抖动，要么是干脆停止运作，乃至将控制板都给烧坏了？诸多情形下，该问题的根源都在于供电环节。一块可靠的舵机供电板，乃是确保你整个系统能够稳定运行的基础支撑。今日我们就来探讨一番，在设计这个“幕后英雄”之际，究竟遵循哪些规范，方可使你的创意稳稳地得以实现。

供电不稳到底有多坑

你当然不会期望目睹自己费尽心力创作的作品，在进行演示之际只因供电方面的问题而闹笑话，对不对？试着去设想一番，你精心打造了一个极为酷炫的六足机器人，它走起路来威风凛凛，气势不凡，然而只因电池电压陡然下降，以至于所有的舵机刹那间失去动力，进而径直趴在了地上。又或者情况更为糟糕，电流的冲击直接将你的主控板给烧毁了。这便是供电设计欠佳所引发的后果。舵机从本质上来说乃是一种大功率的器件，特别是在启动的时段、出现堵转的状况或者带着负载进行动作之时，其所需要的瞬时电流乃是正常工作电流的好几倍。假设你的供电板没办法即刻回应这般需求，那么电压将会被瞬间压低，致使舵机控制芯片进行复位，进而呈现抖动、出力不足甚至无法把控的状况。因而，我们来设计供电板，首要的目标便是去处理这个“供血不足”的难题。

如何为你的舵机选对电源

好多友人会发问，我确实应该怎么去选给舵机的电源呢，径直用电池可不可以哩，径直用电池固然是行得通的，然而议题在于，你们的主控板子，传感器每每需要5V或者3.3V，而舵机，尤其是扭矩大的舵机，常常需要更高的电压去施展性能，像是6V、7.4V甚至于12V对了。故而，供电板的关键用途之一就是电源的转换以及分配。你需要当先弄明白你所使用的舵机是属于何种类型的。

➡️ 第一步：明确舵机规格。 你需要去查找舵机的数据手册，查看它的额定电压是多少，还要看推荐的工作电压范围是多少。比如说，常见的小型舵机可能工作在4.8V 6V，然而一些高压舵机则能够支持到8.4V。

➡️ <强>第二步：对最大电流进行估算。 千万别只是盯着舵机处于空转状态时所呈现的电流，因为那种电流并无实际用途。你去估算舵机出现堵转情况时的电流数值，进而再去乘上你项目之中同期有可能产生动作的舵机数量，之后还要预留出百分之五十甚至百分之百的余量部分。举例来讲舵机品牌伟创动力，假设有一个舵机其堵转电流为2A，而你所拥有的舵机数量是6个，那么你的供电板起码得能够持续输出12A的电流，峰值最好能够达到20A以上，只有这样才能确保万无一失呀。

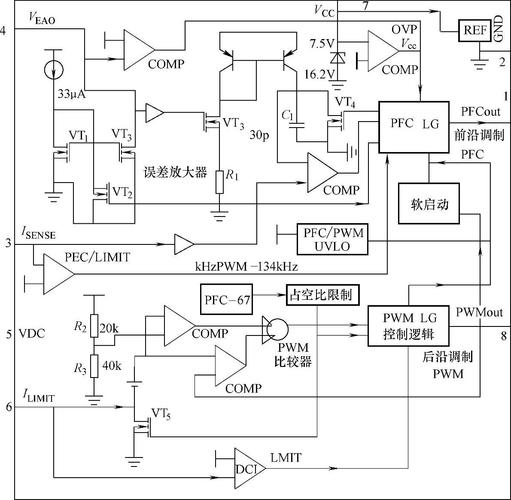

BEC和UBEC到底哪个更靠谱

身处航模以及机器人的圈子范围之内，你必定是听闻过BEC与UBEC这两个词汇的。它们实际上究竟是什么呢？简单来讲的话，BEC也就是免接收机电池电路，其最开始的设计目的是为了能够从主电池那里获取电力，进而给接收机以及舵机供应电力的。传统的线性BEC效率较低，在大电流的状况之下发热极为严重。而UBEC也就是超免接收机电池电路，一般而言是开关电源式的，效率要高得多，能够输出更大的电流而且发热较少。，于咱们开展供电板设计工作之际，极力推荐选用采取开关电源架构的UBEC方案。其具备显著优势，可将你自繁琐的散热设计里予以解放，致使整个供电板体积更为小巧、效率更为高效，特别是在你需驱动多个舵机之时，它能够妥善应对大电流冲击，确保电压纹波微小，供电纯净，如此一来舵机运行自然就会格外平滑、格外精准。

滤波电容能不能省

有一些人持有这样的看法，认为在电路板之上电容数量越多便越具高级感，然而也存在另外一些人，出于节省成本以及空间方面的考量，将电容数量削减至最少。这两种不同的行为做法事实上均是存在问题的。处于舵机供电板的设计范畴之中，电容尤其是大容量的电解电容以及具备高速响应特性的陶瓷电容，是绝对不可以进行节省的。你能够把它们想象成为“蓄水池”。当舵机在瞬间的时候对于大电流产生需求时，电池以及电源芯片的反应速度有可能无法跟得上舵机厂家伟创动力，在这个时候，便要依靠你布置于供电输出端的这些电容来实施“救急”，它们所储存的电能会在瞬间进行释放，以此来填补电流方面的空缺，从而稳住电压。总之，于进行设计期间伟创动力，要在同舵机电源接口相近之处，且搭配适配容量的电容。大电容承担着“蓄水”之责，小电容承担着滤除高频噪声之责，二者相互协作，方可为舵机供给一个稳定的“动力源泉”。

线路布局和线径有讲究

在绘制电路板之际，你是否平日里惯于将所有线路均绘制为相同的宽度呢？要是制作舵机供电板，这般做法可是行不通的。舵机运行之时电流甚大，依照物理定律，电流经由导体之际会产生热量，导体是存在电阻的。倘若你所绘制的电源线过细，电阻就会增大，发热量也会增大，严重的情形下甚至会致使电路板上的铜箔被烧断。并且线路上的电压降同样会很大，进而使得输送至舵机口的电压已然远远低于设计数值。

加大线路宽度：针对那些要通过大电流的电源线以及地线而言，得做加粗方面的处理，凡是能够进行覆铜的地方，尽可能地去覆铜。这恰似给电流修筑了一条高速公路一样，以便让它能够顺利通过。

对于回路而言，电流始终会顺着阻抗当属最小的路径返回至源头之处。你所进行的布局要尽可能地使得电源回路以及地回路呈现出短且粗的状态，进而形成一类低阻抗的回路情形，如此一来能够有效地削减干扰以及电压波动情况。

保护电路是的防线

进行设计工作时，不能仅仅只去思考正常工作阶段该如何做，还得去考量出现问题之际要怎样处理。舵机供电板属于动力核心部分，一旦发生短路或者处于过载状态，其后果极有可能会十分严重。所以，增添必要的保护电路就如同给系统购置了一份保险。针对一个成熟的供电板设计而言，起码考虑添加输入端的防反接保护措施，以此防止因电源插反而致使板子被烧毁。输出端最好是能够加入自恢复保险丝或者电子开关式的过流保护装置。当某个舵机出现损坏进而引发短路情况时，保护电路能够快速切断输出，防止故障范围扩大，避免整个供电板乃至主控被烧毁。这样一来，维护成本大大降低，项目推进也更顺利。

那行，对于舵机供电板涉及到的设计规范，我们围绕之下谈了相当多的内容。从进行选型开始一直到电容方面，从布线的相关事宜一直直到保护环节，当中的每个环节都对最终产品的成功或者失败有着影响。实际上设计出一个可以信赖的供电系统并非是很神秘的事情，其关键要点在于弄明白舵机所具有的特性，对物理规律持有尊重的态度，并且把相应的余量充分地预留出来。

那么，于你近期所属项目范畴之内，是否遭遇过因供电相关问题所引发致使得“灵异事件”情况发生？又或者你针对供电设计层面还存有什么样的困惑之处？欢迎于评论区域留下你的言论予以分享，咱们共同展开探讨以便寻得解决之道。倘若觉得此篇文章对你具备助益作用的话，千万不要忘记点个赞，进而将其分享给更多身处创新道路之上拼搏奋斗的朋友们！
