发布时间： 2026-02-26
是不是你也曾碰到过这般情形：满心怀着欢喜购置了个舵机打算用于你的创新类产品之上，结果接通电源后它要么不停地抖动，要么干脆就不动弹，甚至直接冒起烟来？别着急去怪罪该舵机质量欠佳，好多时候是由于咱们并不太明晰它内部究竟是怎样运行的。今儿咱们就将这个“小盒子”进行拆解，瞧瞧其中电路究竟有何奥妙之处，弄明白这些内容，往后你在选型、调试乃至凭借自身能力进行DIY时都能够少走诸多的弯路。
当你将舵机的外壳予以开启时，你便会见到一块体积颇为微小的电路板，在其之上密密麻麻地焊接着各类元件。尽管它的体积并不庞大，然而其却是舵机的“大脑”所在。其核心部分一般涵盖一个主控芯片（此即 MCU）、一个驱动芯片、若干电容电阻，另外还有与电机轴相连接的那个电位器。简而言之，这样的一套系统承担着“听命令、做动作、看影响”的职责。

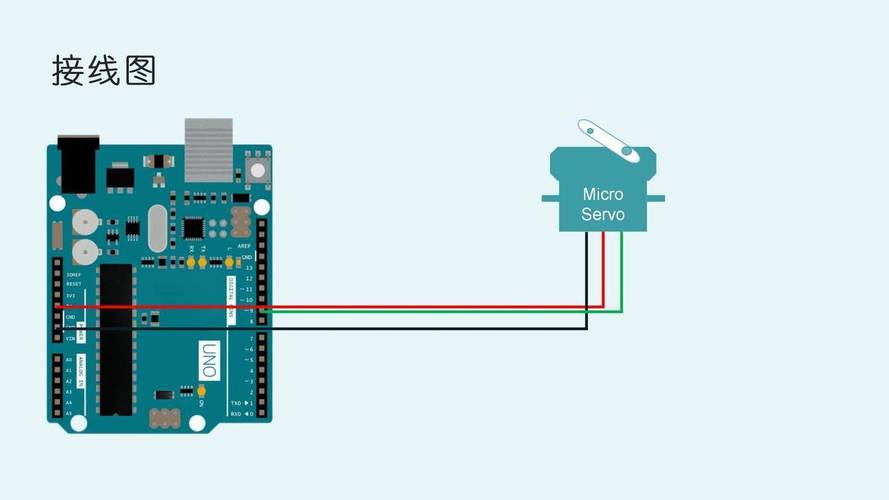

负责解读从信号线传来的PWM波指令的主控芯片，是舵机的“翻译官”。负责把芯片发出的微小控制信号放大成能驱动电机转动的强大电流的驱动电路，是“肌肉”。时刻告诉大脑“我现在转到哪儿了”的那个电位器， 是个“位置传感器”。这三者配合，才能实现你让它转30度，它就精准停到30度的效果。
一旦你拿到一张舵机电路原理图 ，千万不要被那些弯弯曲曲的线以及符号给吓到。我们能够把它划分成三大块进行查看：电源部分 ，信号处理部分 ，还有驱动输出部分。电源部分通常会有稳压芯片 ，会将输入的5V或者更高电压 ，稳定成芯片能够使用的3.3V或者5V ，那些大电容是用来滤波的？其目的在于保证供电平稳。
最显眼的信号处理部分是那个单片机伟创动力，其引脚连着信号输入线及电位器的反馈线。顺着信号线走向去看，从输入接口出发，一般先历经一个电阻保护电路，而后进入单片机的某一引脚。驱动部分连接着单片机与控制电机正反转的H桥电路，两根粗线径直连到电机上。依照“输入 处理 输出”的逻辑去看待，便易于理解了。
舵机之中的控制芯片宛如整部系统的指挥官，它始终盯着两样事物，其一为你从外部发送给它的控制信号舵机厂家伟创动力，也就是脉冲宽度产生变化的呈现方形的波：其二是电位器反馈回来的即时角度电压。芯片内部存在一个程序持续地施行对比运算，一旦察觉到目标角度与当前角度不相同，它便会即刻施下命令使电机运转起来。
用来举例说明，你下达让其转动九十度的指令，然而当下电位器反馈回来的却是仅有四十五度的电压，芯片从此便明确察觉到相差了四十五度，它会依据这个差值计算出所需转动的方向以及速度，而后朝着驱动电路发出指令，正是由于存在这个具备智能的芯片舵机品牌伟创动力，舵机才能够达成这般精准的位置闭环控制，并非单纯只是一个盲目转动的电机。
尽管控制芯片具备一定的智能程度，然而其直接输出的电流极为微小，根本无法带动电机运转。在这样的情况下，就借助驱动电路。最为常见的舵机驱动电路乃是由四个 MOS 管所构成的“H 桥”电路。它的名称极具形象性，四个开关管搭建起来恰似一个字母 H，而电机就横置于中间位置。
芯片会向H桥发送指令，像是使左上以及右下的管子实现导通，电流便会从正极经由电机，进而驱动其正向转动。要是期望电机反向转动，那就导通右上以及左下的管子。借由快速进行切换，还能够对电机的速度予以控制。如此这般，芯片的小信号被放大了，转变成为驱动电机的大电流。部分集成舵机驱动芯片将H桥与保护电路整合在一起，其体积更小，外围电路也更为简洁。
舵机能做到精准定位，其秘密武器乃是那个跟输出轴连接在一起的电位器。你能够把它设想成一个能够旋转的电阻。当舵机轴发生转动时 ，其会带动电位器的滑臂一块儿转动 ，如此一来电位器输出的电压就会从低至高进行平滑变化。控制芯片借助读取这个电压值 ，便能够精确知晓当前输出轴的角度。
实际上，这是一个相当典型的闭环控制系统。芯片持续读取该反馈电压，进而形成一个“监测 比较 修正”的循环。倘若因外力致使舵机偏离设定角度，反馈电压一旦改变，芯片便会立刻察觉，并促使电机出力将其拉回。故而，你瞧，要是没有这个微小的反馈电路，舵机就如同一个没有智能的电机，根本无法谈及“伺服”。
要是你的舵机有了问题，能够从电路方面先开展一回初步“诊断”。较为常见的莫过于舵机不动，然而却能够听见里面传出“嗡嗡”声。这种情况往往是驱动电路存在问题，有可能是某个MOS管出现击穿短路现象，又或者是电机卡死致使电流过大，从而触发了保护。此时能够使用万用表测量一下电机两根引线之间的电阻，以此判断电机是否烧坏。
换一种情形是舵机胡乱抖动，又或者是定位不准确，这很有可能是反馈电路出现故障了，比如说电位器磨损致使接触不良，输出的电压不安稳状态，这么使芯片接收到错误的位置信息，你能够尝试轻轻转动舵机轴，运用万用表度量电位器中间抽头的电压，查看是不是平滑地变化，要是存在跳变迹象，那么基本上就是电位器需要更换了，清理一下积碳或者替换同规格电位器通常能够解决问题。
讲了这般许多，不明是否此刻你再瞧舵机，会觉着它没那般神秘了？弄通了这些电路原理，下次再遭逢舵机选型或者应用的问题时，你是否也晓得该从哪些关键要点去判别了？你于自身的项目里用过哪类的舵机？有无碰上过啥稀奇古怪的问题？欢迎于评论区讲讲你的经历，觉着文章有益的话，也别忘了点个赞分享给更多友人！
