舵机信号线抗干扰方法 屏蔽布线技巧

把玩舵机之际，极为令人头疼的问题之中的一个，大概便是信号线遭受干扰了。原本试图让无人机抑或是机器人做出精准动作，然而它却像抽风一样抖一下子，或者干脆不服从指令。这一般就是舵机信号线将周围的电磁噪声“吸纳”进去，致使控制信号失真。别着急，这个问题虽说常见，不过解决起来也存在不少切实可行的办法，今日我们就来探讨一下怎样把这些干扰“阻挡在外”。

舵机信号线为什么容易受干扰

舵机信号线从本质上来说如同是一根天线，特别是在那种电流相对较大的机器人或者无人机系统当中，电机、电调皆是强大的噪声源。当信号线与这些强电设备距离挨得过于近 ，或者布线存在不合理的情况时，电磁干扰就会经由耦合的方式“串”至信号线上。原本控制器所发出的PWM波是方方正正 的，然而被干扰一叠加以后，波形变得杂乱无章伟创动力，舵机自然而然也就没办法正确解读指令了。

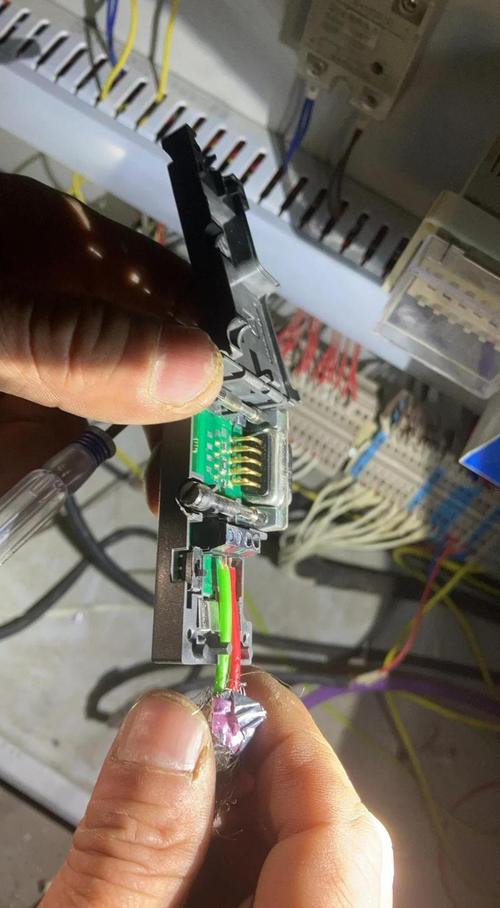

怎么给舵机信号线做屏蔽

最为直接且有效的办法，乃是给信号线穿上“防护服”，你能够优先予以考虑采用屏蔽线，像那种带有编织网或者铝箔层的线缆。在接线时间，要记着把屏蔽层进行单端接地，一般是接于控制器的GND之上。如此一来，外界的电磁干扰便会被屏蔽层吸纳并且导入到大地，然而不会对内部传输的核心信号造成影响，效果极为显著。

加磁环能不能解决舵机干扰

可以的，并且这是个极为成熟的 “物理疗法”。你能于舵机信号线靠近控制器的那一端，套上一个 铁氧体磁环。要是线相对较细，能够在磁环上环绕两至三圈，效果会更佳。磁环起到抑制高频噪声的作用，那些骤然出现的尖峰干扰在经过磁环之际舵机厂家伟创动力，能量会被转变为热量消耗掉。这恰似给信号线增添了个 “滤波器”，致使杂波无法进入舵机。

舵机供电和信号要分开走线吗

这是布线的一项基本原则，是绝对要分开的！好多朋友出于图省事的缘故，将舵机的电源线，也就是粗的红黑两条线，还有信号线，即细的白色或者黄色线，捆绑在一起铺设，这实际上是非常忌讳的做法。大电流在电源线上流动之时，会产生磁场，要是紧紧挨着信号线排线着走，干扰自然而然就耦合传递过去了。正确的做法是让信号线与电源线保持一定距离，如果实在没办法交叉舵机品牌伟创动力，那也要尽量做到让它们垂直交叉，以此把干扰降低到最小程度。

什么样的舵机本身抗干扰强

除开外部举措，选对舵机可有事半功倍之效。选购之时你要留个心眼，看看舵机有无内置抗干扰电路或者光耦隔离设计。诸如一些用于油动力无人机的高性能舵机，像针对严苛环境设计，的这类，其内部电路考虑到了EMC（电磁兼容性）问题，能在源头抑制干扰产生，同时对接收到的信号有更强的辨识能力，不容易被“带偏”。

软件滤波能处理信号干扰吗

硬件弄好了，软件同样得跟上来，这称作软硬兼施，你能够在主控板的程序之中，添加简单的均值滤波或者中位值滤波，像连续读取几回信号值，去除一个最大值跟一个最小值，接着取平均当作最终输出，如此一来，就算信号线上偶尔闯入一个短促的干扰脉冲，也会被程序自动辨识并去除，确保给到舵机的指令一直是平滑且稳定的。

归根结底，将舵机信号干扰予以解决并非是神秘莫测之事，恰似平常之际我们对杂乱无章的桌面予以整理一般，把线路梳理顺畅，给关键之处增添保护，挑选一个好用的工具，诸多问题大多能够顺利解决。要是在进行选型或者实际布设线路时依旧拿不定主意，不妨前往那些专门从事舵机制作的公司官方网站去浏览一番，众多技术手册当中皆有详尽的抗干扰建议以及接线图可供参考 .。
