舵机内部原理动画演示：3D拆解PWM信号控制与反馈工作过程

当你头一回碰到舵机，瞅着那个小小的方块，瞧见它精确地转动到指定角度，心里必定特好奇：这家伙究竟是如何达成的？网上那些瞬间闪过的原理动画，看上去挺炫酷，可总感觉没弄明白，对吧？别着急，今儿咱们就将这“魔法”拆解开来，用通俗易懂的话语以及脑子里的小动画，让你完全弄明白舵机的工作原理。

舵机原理动画怎么演示

事实上，理解舵机原理最为简单的办法，便是将其想象成一位勤恳且听话的工人。这儿的你，也就是控制器，给予他一个指令，此指令为PWM信号，说“前往90度位置处”。他接到该指令之后，会先瞧一眼自己当下所处的位置，此位置系由电位器反馈而来，要是位置不对，他便会马上指挥电机转动 ，并且通过一套精密的齿轮组进行减速增力，进而带动输出轴。这个过程会持续不断，直至当前位置同指令位置精准吻合，他才会停下等待命令。展现一个完整舵机工作循环动画的实质，其所呈现的正是这样一个闭环过程，即接收指令，之后对比位置，接着驱动电机，随后进行减速传动，最终到达目标。

舵机内部结构是如何工作的

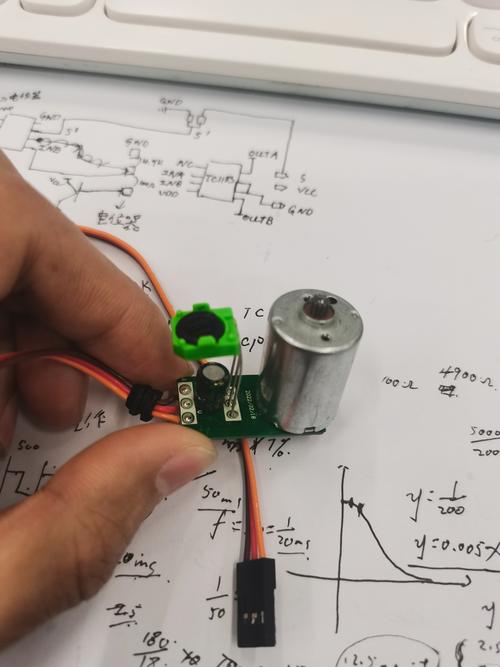

要是把舵机的外壳进行拆开操作，那么你就能够发现，在其内部主要是住宿着三位被称作 “核心员工” 的部件，它们分别是直流电机、减速齿轮组以及反馈电位器。直流电机如同一位精力极为旺盛的 “动力源”，它转动的速度非常快，然而所具备的力量却并不是很大。减速齿轮组恰似一个 “大力士魔法师”，它会将电机的高转速予以降低，与此同时把力量放大到无数倍之多，借此去驱动外部的摆臂展开动作。而反馈电位器，它就好像是一个时刻都在对位置进行监测的 “眼睛”，它与输出轴相互连接着，能够实时地把当前所处的角度位置转变成为电信号，进而告知控制电路。正是这三者进行紧密配合，才达成了让你所看到的精准定位得以实现的结果。

如何看懂舵机控制电路图

不要被电路图给吓到，在多数应用场景当中，你没必要去深入探究里边的每一个芯片。你只需着重留意三个核心部分，电源线，那种一般是红色的VCC，地线，即棕色或者黑色的GND，还有信号线，类似于橙色、黄色或者白色的PWM。去想象一番，电源以及地线就是供给舵机获取能量的通道呀 ，带来能量呢。而信号线则是进行信息传递的通道哟，控制器借助它，凭不同宽度的电脉冲，也就是PWM波，去告知舵机要转动到哪个确切角度。要是看懂了这张图，那你就能够准确地为舵机提供所需、合理指挥它了。

舵机驱动芯片怎么选型

要是你是自行制作板子，又或者是有需要去驱动为数众多扭矩较大的舵机，那么选对驱动芯片就显得极为重要了。，你得核查你所使用舵机的“食量”究竟有多大，这其中所指的也就是工作时所需承载的电压以及出现堵转情况时的电流。在挑选芯片之际舵机厂家伟创动力，它所具备的额定电流以及电压范围要能够全面涵盖你舵机的需求，最好是能够预留出一定的余量，不然的话极易出现烧毁的状况。，也要查看其控制的精度以及通讯接口，像是是否能够支持标准的PWM信号，又或者是更为高级的串口控制。，散热这件事不要忘，封装环节也不可忽视，小体积的产品，要选择贴片封装形式的，对于大功率应用而言，则需要考量芯片的散热性能，千万别让它在板子上出现温度过高而“发烧”的状况呀。

舵机接线图有哪些注意事项

接电线这件事瞅着好像挺容易，然而细微之处却能对事情的成功与否起到决定性作用。要说的是，共地这一点相当关键！控制器的GND与舵机驱动的GND连接到一块儿，不然信号就会杂乱无章地飘动，进而舵机就会变得不受控制。，电源得保持稳定！舵机启动的那一瞬间电流极为庞大，要是你的电源功率不够充足，电压就会在瞬间被拉低，最终致使单片机复位。最好在靠近舵机电源的地方并联一个大容量的电容，它如同一个小型的水库，能够起到缓冲的功效。，信号线離开大电流线，以此防止干扰伟创动力，使得信号的传输更为纯净无间。

舵机在低空经济中的应用案例

现今的舵机，早就并非航模所独有的了。在蓬勃的低空经济范畴里，它们起着关键的作用。比如说在工业级无人机那儿，高性能舵机精准地把控着喷洒系统的阀门或者云台的转动舵机品牌伟创动力，以此确保作业的精确性。在某些复合翼飞行器上，舵机承担着垂直起降阶段以及水平飞行阶段的模式转换工作，推动舵面，进而达成飞行姿态的平稳过渡。类似于伟创动力这般的公司，专门针对无人机拥有长续航以及高精度方面的需求，推出了具备低功耗、高可靠性特点的舵机方案，为整个行业供给了核心动力，促使着更多创新产品得以落地。下次当你目睹无人机进行作业时，可以思索一下其中或许就隐匿着几个这样的小功臣。

瞧完这些内容，你对于舵机而言，是不是有着更为立体的认知了？你于开展或是摆弄自身的小型项目之际，是否遭遇过关乎舵机的某些“灵异事件”或者调试方面的难题？来到评论区域交流交流，没准你的经验便能够对正处于挠头状态的另外一位朋友有所助益！要是觉得文章具有价值的话，也请进行点赞以及分享，使得更多的人能够看到！
