模型舵机控制原理图 三分钟看懂接线与选型

搞产品创新，或者做机器人项目，令人最为头疼的是什么呢，许多时候并非想法欠佳而是受阻于一个看似简易的环节，即舵机如何连接以及如何操控，望着那块体积微小的电路板与几根纤细的线，要是手头没有一份明晰的舵机控制原理图，常常连起始的这一步都难以迈出，会感觉根本不知从何处着手，今日咱们就来将此事彻彻底底地理顺弄明白，使得你不但能够看懂图纸，而且还能够凭借自身动手将其处理妥当。

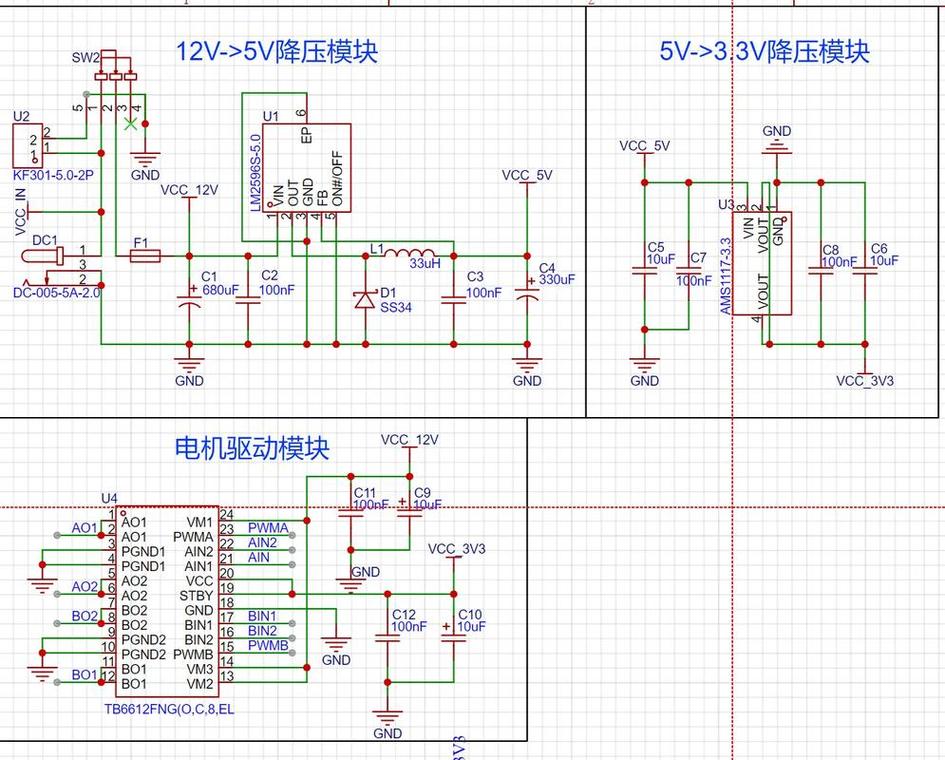

舵机控制原理图怎么看懂

有那么一张被界定为标准的舵机控制原理图，实际上它并没有像人们所想象的那样具备较高的复杂程度。你只需要将关注点锁定在三大块内容身上就行啦：其一是控制电路，其二是驱动电路，还有那个承担着转动职责的执行机构。简单来讲，就是有一个信号进入其中，历经内部的“翻译”以及“放大”操作，最终在历经一系列过程后使得电机进行转动并且带动齿轮组输出力量。咱们平常所见到的那三根线——也就是电源的正负极以及信号线，它们可是充当着连接外界和控制电路的桥梁角色，信号线上有一个呈现脉宽变化的脉冲，这个脉冲就是舵机能理解的指令。

当你把一张原理图拿到手的时候，先别着急去看那密密麻麻的走线，要先去找出那个核心的控制芯片，它一般是负责解析 PWM 信号的，顺着它的引脚去看信号是如何流进芯片的，芯片又是怎样输出指令去控制驱动芯片的伟创动力，也就是驱动芯片怎么样让电机转起来。这个过程捋顺顺畅了，整个图就灵动起来了。很多初涉的新手们会忽视电源部分的滤波电容，认为是可有可无的，可是在实际应用当中，尤其是电机启动的瞬间，如果没有它，那控制信号特别容易受到干扰，进而致使舵机不停地抖动。

三根线颜色定义与接线

红色、棕色、橙色，又或者红色、黑色、白色，当看到舵机上的这三根线的时候，一定千万不要随意去接。红色的线基本上没有什么悬念，要去接电源的正极，一般情况下电压是在4.8V到7.4V之间，具体的情况要依据舵机的额定电压来确定。棕色或者黑色的线是地线舵机厂家伟创动力，也就是电源的负极。至于那根橙色或者白色的线，它就是信号线，其作用是负责去接收从单片机、飞控板或者接收机发送过来的控制信号。颜色记住了舵机品牌伟创动力，但关键还得看实际的接线图。

偶然间你所购置的舵机，线路的顺序极有可能跟你手上现有的开发板不相契合，于这种情形下就要依据控制的原理图去加以敲定了。举例来讲，倘若你运用的是板，信号线路通常是连接在PWM的引脚上的。需要留意的是，不同的厂商对于线的颜色的界定偶尔会存有差别，尤其是工业级别的或者特殊定制的型号。最为可靠稳当的方式，并非是去臆测颜色，而是寻觅到舵机厂商所给出的技术规格的书籍资料，去查看上面明晰确定的接线插图模样。径直参照官方所提供的舵机线路的图示来实施连接，能够防止出现烧坏舵机或者控制板的凄惨悲剧发生。

内置驱动芯片怎么选型

把舵机外壳打开，你便会发觉有一块小小的电路板，上面那个起着关键作用的芯片即为驱动芯片。在进行选型期间，好多人仅仅是把目光聚焦于电流参数去看，然而实际上这仅仅只是基础罢了，咱们要结合应用场景去予以考虑，比如说你是在从事无人机云台的制作，需要具备高频率响应以及细腻的微调功能，那么就优先去考虑支持高精度PWM信号的驱动芯片，要是在制作大扭矩的机械臂关节，芯片的耐压能力以及散热性能就会成为首要需要考量的方面了。

再者，内置驱动芯片的兼容性尤为关键，有些芯片仅能接纳50Hz的标准模拟信号，然而有些高端芯片能够直接解析高达400Hz的数字信号，这表明，你所使用的控制器（诸如飞控或者舵机控制板）输出的信号类型，直接决定了驱动芯片能否正常运行，在选型之前，不妨先去确认一下你手中的主控板输出的是模拟信号还是数字信号，又或者两者皆兼容。凭借原理图里的芯片型号，去查找其数据手册，这样的习惯可要让你少走好多弯路。

PWM信号如何解析

舵机极其关键核心的控制办法，仅是借助PWM信号用以传达角度讯息。你大概能瞧见“周期20ms”、“高电平脉宽0.5ms 2.5ms”这般词汇，听着有些发懵，实则琢磨 就比较容易较径直简明。这就仿佛你于使用遥控器，按压一下按钮，舵机便转向到一个角度。于PWM信号当中，那个高电平持续的时间段时间长度（也就是脉宽）即为“指令”。一般而言1.5ms对准对应正中中间角度，0.5ms对准对应一个方向的极致限度，2.5ms对准对应另另一个方向的极致限度。

解析过程于舵机内部，由控制芯片予以完成。它持续监测信号线上电平变化，计算出当前脉宽，接着与设定目标角度作比较。若发现位置有偏差，便驱动电机转动以修正。实际调试时，若发现舵机反应迟钝或不转，诸多时候并非接线有误，而是发出的PWM信号脉宽范围未与舵机规格对齐。于这个时候，将舵机控制原理图翻找出来，去瞧瞧芯片所支持的范围，接着再比照你的代码或者遥控器设置，问题通常便能够顺利解决。

舵机线路图核心构成

有的一张完整的舵机线路图，并非简单如几根线与几个芯片的拼凑。其核心构成能划分成三个层级，分别是信号处理层、驱动层以及反馈层；信号处理层是接收外部PWM信号的MCU或者专用芯片，其职责是解析指令；驱动层为H桥驱动电路，用于驱动电机旋转；反馈层属一个电位器或磁编码器，负责实时汇报当前舵臂的位置，进而构成一个闭环控制。此三个层级合作运行，方可达成精确的角度控制。

咱们于分析原理图期间，要留意反馈回路究竟是怎样连接的，尤其是在设计闭环控制系统之际，要是反馈信号路径存有干扰，抑或是电位器的参考电压不稳定，舵机便会出现定位不准确或者轻微抖动的状况，众多厂家为了提高可靠性，将会在反馈回路之中添加滤波电路，明白这一部分，你便能够理解为何不同品牌的舵机，在相同的控制信号之下，精度和稳定性会有极大差异，这背后，皆是线路图上这些细节设计在发挥作用。

实物与原理图如何对应

对着电脑屏幕瞅原理图是一回事呵，拿着实物去做测量则是另一回事。若想将两者对应起来，最为直接的办法便是学会瞧舵机的PCB板。在实物上面，你能够寻觅到那个控制芯片，它的型号常常能够向你讲出诸多信息咧。而后顺着芯片的引脚，借助万用表的通断档，可以找寻出哪条线连着电源正极咧，哪条线连着地，哪条线连着信号输入端。这个历程，就是把你手上的物理线路与脑海里的原理图映射起来。

偶尔，你找寻之际，会发觉实物电路板之上，出现了一些原理图里未曾有的小型元件，像贴片电阻、电容或者电感这类。这些一般情况下，是为了强化抗干扰能力或者稳定电源才予以添加的。弄明白这些额外元件的用途，能够助力你更出色地判定舵机的性能。比如说，于信号输入端见到一个对地电阻，那么极有可能它是下拉电阻，其作用是避免信号线处于悬空状态时舵机胡乱动作。掌握这种“照图索骥”的方式，往后无论拿到何种型号的舵机，你均能够迅速摸透它的“脾性”。
