发布时间： 2026-04-02
此篇文章给您呈上SG90舵机的整套技术图纸，给出精准安装尺寸，还给出标准接线定义。不管您是着手进行机器人制造，还是开展航模改装，亦或是参与创客项目，均可借助本文的权威资料径直完成选型、安装以及调试。
要依据SG90舵机的官方技术规格书，以及行业通用标准来看，其外形尺寸是这样的，安装孔位是那样的，并且电气接口定义如下。所有表示尺寸的单位，都是毫米，也就是mm。
1. 外形尺寸图 (单位：mm)
总长 (含舵盘)：32.0 mm
总宽 (含两侧凸耳)：32.5 mm
总高 (含顶部输出轴)：29.0 mm
主体长度：23.0 mm
主体宽度：12.5 mm
主体高度：22.5 mm
2. 安装尺寸图 (单位：mm)
安装孔中心距 (长度方向)：27.0 mm
安装孔中心距 (宽度方向)：28.0 mm
直径为安装孔，其大小是2.8毫米，（在此情况之下建议采用M2.5或者M2.6自攻螺丝）。
输出轴高度 (从安装面起)：4.5 mm
输出轴直径：5.5 mm (花键轴)
舵盘螺丝规格：M2.0 x 5.0 mm

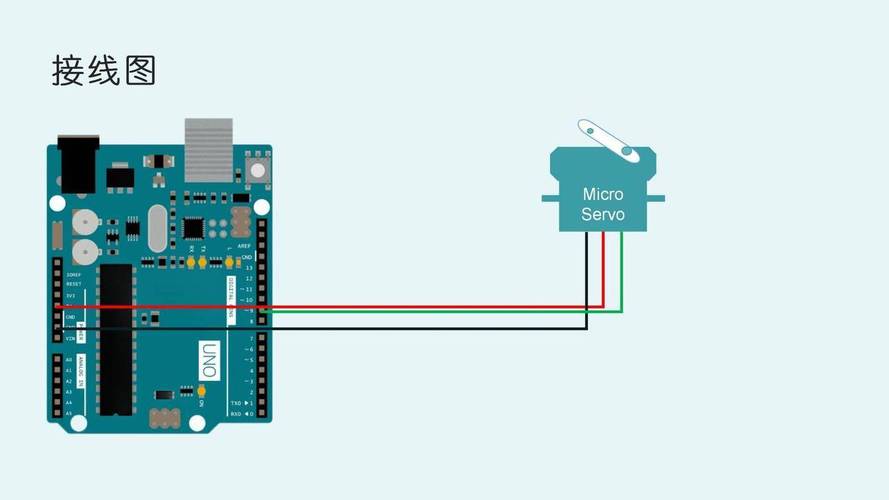

3. 接线与引脚定义 (标准3线接口)
所采用标准3线接口的SG90舵机，其颜色定义是严格依照行业规范的，一定要对接线顺序加以确认，以防设备损坏。
棕色或者黑色的线，它是电源的负极，也就是GND ，要把它连接到控制器的负极，还要使它与电池的负极相连。
红色的线，它是电源的正极，也就是VCC。其工作的电压范围，是在4.8V至6.0V之间。绝对禁止接入超过6.0V的电压的情况发生，不然的话，就会致使内部电路被永久烧毁。
有橙色以及黄色的线，这线属于信号线，是那种脉宽调制所对应的信号线，它会接收来自控制器的脉宽调制信号，此信号频率为50Hz，也就是周期是20ms。
在实际当中去应用时，SG90舵机的安装常常会碰到尺寸匹配方面的问题，或者是控制出现异常的状况。以下是依据大量用户所反馈的具有典型性的情况，来提供具有针对性的解决办法。
场景一：安装孔位与设计预留不符
有一位用户，在进行 3D 打印机器人关节操作时，依照通用的“9g 舵机”规格，预留了 26mm 的孔距，然而实际拿到手的 SG90 舵机，其孔距却是 27mm，最终致使无法完成固定。
应对办法：于设计固定支架或者底座之际，要严格依照本文第一节所列的 27.0mm x 28.0mm 安装孔中心距来执行。倘若碰到孔位存在轻微偏差这种情况，能够借助电钻或者锉刀针对安装孔予以微调，不过要特别留意别对壳体结构造成破坏。针对于已经打印好的部件，建议借助增添转接板（亚克力或者金属片）的方式来实现适配。
场景二：舵机抖动或不转动
连接SG90舵机之后伟创动力，有个用户察觉到，舵机没有任何响应，要不然就是出现毫无规律可循的抖动现象。
原因分析：
1. 电源所提供的电量处于不足状态，SG90舵机于启动之际或者出现堵转之时，瞬间的电流能够达到500mA至800mA的范围。要是仅仅借助控制器（像是 Uno）的5V引脚来供应电力，极容易因为电流欠缺致使舵机工作出现异常状况，或者使得控制器重新启动。
2. 信号线出现连接错误情况，表现为PWM信号线与GND接反，或者PWM信号线与VCC接反，这进而致使无控制信号产生。
：
1. 单独专门搞供电这事儿：要给舵机去提供那种独立的、处于4.8V至6.0V范围之中的电源，像4.8V的镍氢电池组或者5V的稳压模块这样的，还有在电源方面弄好之后，要把舵机的GND和控制器的GND共同连接到一起，也就是地线一定得是连通的状态。
2. 查验PWM信号，去确认，控制信号是50Hz（周期为20ms），脉宽处于0.5ms（0°）至2.5ms（180°）范畴内。部分库文件或者控制板有可能输出别的频率伟创动力舵机，要在代码里明确进行设置。
本文所有图纸数据和接口定义均基于以下行业公认的标准与规范：
尺寸有关的数据的来源是，SG90舵机原先的制造商所公开的技术规格方面的书，也就是。
关于电气规范的来源，是符合一种标准，这种标准是针对RC（无线电控制）伺服系统的PWM控制信号，它属于国际通用标准，是这样的情况。
质量执行需要有相应标准，相关产品的设计，要依照ISO 9001质量管理体系里针对微型电机类产品的制造要求，还要遵循其测试要求。
准确获取并使用SG90舵机图纸的关键在于三个核心点：
1. 确认尺寸，于结构设计阶段，一定要将27.0mm（长向孔距）以及28.0mm（宽向孔距）当作基准来设计固定结构，此乃确保舵机稳定安装的前提条件。
2. 对供电予以确认：于实际进行接线这个行为的时候，要给舵机提供既独立又稳定的5V电源，并且要把电源地线跟控制器地线共同连接在一起，而这是舵机能够正常工作的基础性保障条件哦。
3. 确认信号，要严格依照棕色（GND）、红色（VCC）、橙色（PWM）这样的接线顺序，还得保证控制信号频率是50Hz。
实施行动方面的建议如下，在开展任何焊接或者机械加工之前，要运用实物跟本文之中的图纸进行逐个核对，建议把本页的尺寸图保存到本地，或者在诸如、 360这类三维设计软件里直接调用本文所提供的标准尺寸来进行建模，从而从源头避免由于尺寸或者接线错误致使的项目延误。
