模型舵机种类图片大全：快速识别指南

01舵机六大核心类型（附外观识别要点）

按照尺寸、结构以及控制方式，平常所见到的舵机能够划分成以下6种类别。您能够把实物图片跟下方的特征描述相互对照，从而迅速地进行归类。

02按齿轮材质与电路类型快速对照表

03图片识别的通用步骤（行动建议）

当您拿到一张舵机图片，请按以下顺序判断类型：

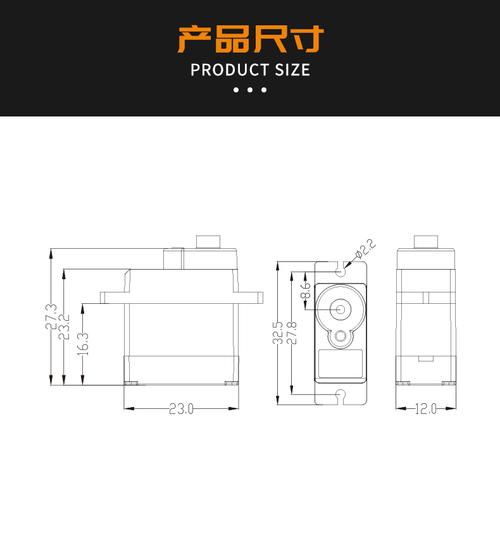

1. 丈量或者估摸尺寸，借助已知物体（像是硬币、尺子）开展对比，长、宽、高的数据径直对应进行分类。

2. 留意输出轴朝向，其顶部出轴属于标准类型，而侧面出轴是特殊构造，像绞盘舵机那样的特殊结构。

3. 计算连接线的数量，以3线作为基础，这3线存在PWM模拟以及数字两种情况，而4线或者数量比4线更多的大多属于总线型。

4. 查看外壳的材质与之颜色，全铝外壳一般是无刷的或者是高压大扭矩的，塑料外壳大多是标准的或者是微型的。

5. 去寻觅标识：在平常的范例当中，舵机的标签上面会印着“”字样，会印着“Metal Gear”字样，还会印着“”等字样（然而请勿去依赖品牌名称）。

04常见混淆情况澄清

矮舵机同微型舵机相比，矮舵机的长度以及宽度与标准舵机差不多，只是高度有所降低，微型舵机却是三个维度均小。

两相比较之下，无刷舵机与有刷金属齿舵机存在差异：无刷舵机的图片里，一般来讲是看不到碳刷结构的，并且其电机属于三相绕组类型 ；而有刷舵机的电机呢，在两侧能够见到金属电刷。

总线舵机与数字舵机相比，总线舵机必然存在4根以上的信号线，而数字舵机仅有3根。

05核心观点重申与最终建议

重要的看法是，舵机的类别能够借由尺寸、齿轮所用材质、控制信号线的数量、外壳的材质这四个显著特点精准地辨别出来。依据本文所给出的六大种类图片识别要点以及速查表，您不用凭借品牌名称就能够达成分类。

行动建议：

先对舵机图片进行尺寸标注（用卡尺或比例尺）。

然后按照“线数→外壳→齿轮→尺寸”的顺序套用本文分类。

最终，借助搜索像“微型金属齿舵机图片”这般的关键词开展搜索，再凭“总线舵机接线图”这个关键词进行搜索，以此来得到更多的可用于验证的样本。

凭借上述经过系统化组建的分类框架，您便能够以独立的状态、精准无误地识别任意一款舵机的图片，进而为选型以及维修构筑起坚实稳固的基础。
