用PWM（脉冲宽度调制）信号的“高电平持续时间”来决定转轴停止位置，这是舵机角度控制原理的核心所在。简单讲，给舵机一个特定宽度的脉冲，它就会转动并锁定到相应角度，像常见的小型舵机，接收到0.5ms脉冲对应着0°，接收到1.5ms脉冲对应90°，接收到2.5ms脉冲对应180°。这种“脉冲宽度→角度”的一一对应关系，是舵机角度控制的根本法则啊。

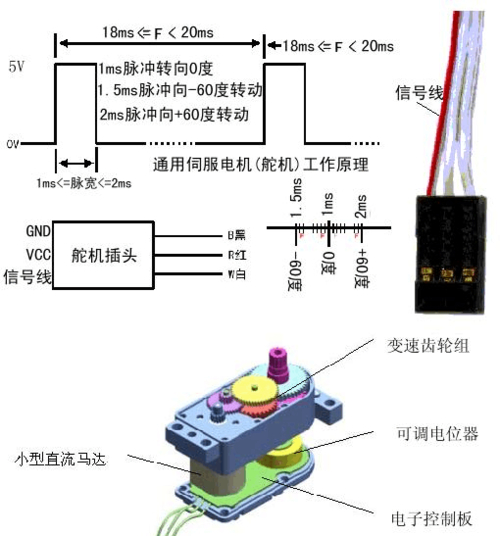

舵机的内部，存在着一个完整的位置反馈模式控制体制体系的系统，它是由下面这三部分，共同协作开展工作的：
1. 控制电路，接收自外部输入而来的PWM信号，对其展开解析从而得出脉冲宽度，再将此脉冲宽度和经由内部电位器检测所得的现时角度电压予以比较。
2. 依据控制电路所输出的误差电压，直流电机驱动电机正向转动或者反向转动，减速齿轮组对扭矩予以放大伟创动力舵机，进而带动输出轴进行旋转。
3. 角度反馈电位器，它跟输出轴是联动着的，会把实际的机械角度，在当下的时刻立马转换成为电压信号，然后送回到控制电路那里参与，接着形成闭环。
工作进程是：一旦控制电路查看到，“目标脉冲宽度”所对应角度大于“电位器反馈”之中当前角度时便可驱动电机顺着对应于正的方向围绕轴心进行圆周旋转。不然的话就朝着相反方向进行圆周转动。当角度彼此相同时电机停留下来亦保持着扭矩。而这便是舵机能准确无疑停靠住并且还能抵御来自外部力量所产生的轻微干扰的缘由。
很多的舵机，都依照这样的工业事实标准，这个标准是周期为20ms，频率是50Hz：
需重点说明的是，各个不同品牌的舵机，以及不同型号的舵机，像180°的舵机、270°的舵机、可连续旋转的舵机，它们脉冲宽度与角度的映射关系存在可能不一样的情况，然而线性比例关系却是通用的。在使用的时候，一定要去查阅具体舵机对应的数据手册，以那种0.5ms至2.5ms对应0°至180°作为最为常见的默认配置。
控制信号的关键参数：
周期固定为20ms（即每秒发送50次脉冲）
高电平时间在0.5ms~2.5ms之间变化
改变高电平时间即改变目标角度
低电平时间 = 20ms 高电平时间
实际事例表明，当你运用单片机操控一个机器人关节舵机从0°转向90° 的时候，你只要将输出PWM的高电平时间从事0.5ms转变为1.5ms。舵机内部的电路会察觉到这个改变，进而驱动电机进行旋转，直至电位器反馈的电压与1.5ms所对应的参考电压达成一致。整个流程所耗费的时间大概是0.1至0.3秒（这归因于舵机空载时的调速）。
PWM信号的时间精度直接决定着角度控制的精度，使用8位单片机时，定时器分辨率至少要达到1μs，不然在0.5ms到2.5ms的2ms范围里，仅能分出2000个步长，这对应着0.09°的理论精度，建议采用硬件PWM模块，防止软件延时造成的抖动。
多舵机同时动作时，瞬间电流可达每个2至3A，若供电电压跌落，控制电路会误判脉冲宽度，致使角度偏移或抖动，确保舵机供电电压在标称值±5%之内，通常为4.8V至6.0V，且单个舵机峰值电流的供电余量不低于50%。
一旦外部负载扭矩超出舵机最大保持扭矩，哪怕脉冲信号维持不变，输出轴也会被推离目标角度，这时内部反馈电路会不停尝试纠正，进而产生“嗡嗡”的堵转声乃至发热，解决办法是：挑选扭矩起码为实际负载1.5倍的舵机，或者增添减速机构。
舵机角度控制的本质是什么呢，是利用PWM信号的高电平时间去进行线性映射目标角度，然后呢，通过内部的闭环反馈系统促使电机精确到达且锁定该位置。它不存在复杂的，有的只是“脉宽变→角度变”这一核心规则。
行动建议：
1. 开启项目之前，运用示波器或者逻辑分析仪去查实你所输出的PWM信号伟创动力，其周期为20ms，高电平处于0.5至2.5ms的范围之内能够进行线性调整。
2. 为舵机进行单独供电，不要和单片机共同使用同一个LDO（低压差线性稳压器），并且在舵机电源的两端并联上一个大电容（470μF~2200μF）。
3. ，当你初次运用未知的舵机之时，一定要发送1.5ms脉搏，从而使得它回归到中间位置，接着，慢慢地去增加或者减少脉搏的宽度，通过实际测量得出此舵机真正的角度范围。
4. 倘若要求具备更为高的精度，像是达到0.1°这样的级别，那就需要转而使用数字舵机，它的内部运用了分辨率更高的MCU以及PID控制，然而其底层的原理依旧是“脉冲宽度对角度的映射”。
熟练把握上述所提及的原理，实操要点，你便能够以可靠的方式，使任何符合标准的舵机，精准无误地停止在你所需要的，任意角度之上。
