成功运用单片机控制一台为标准舵机，像51、AVR、、STM32等，仅需连接三根线，一根是电源线即VCC，一根是地线称作GND，还有一根是信号线名为PWM。
关键操作要点：
1. 为舵机供应电力时，采用独立供电的方式，绝对不可以直接从单片机的IO口获取电力，这是常见的导致烧毁的原因。
2. 信号线直接连接单片机PWM输出引脚。
3. 电源负极（GND）与单片机GND共地，否则信号无效。

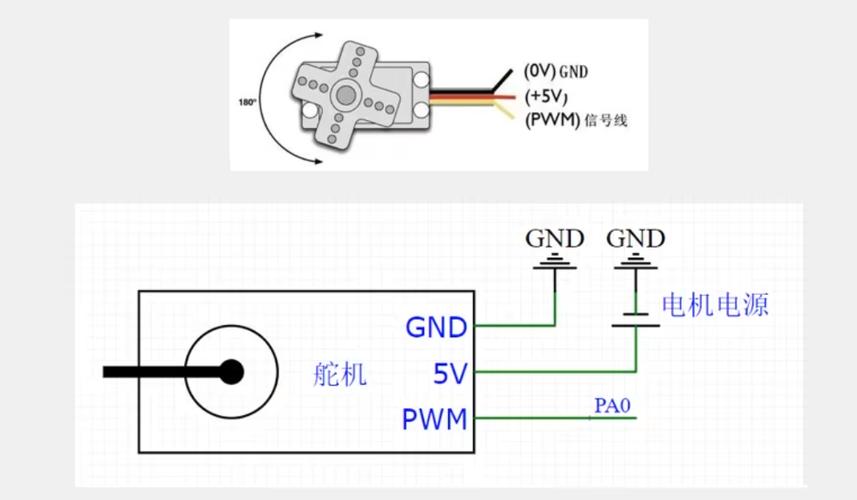

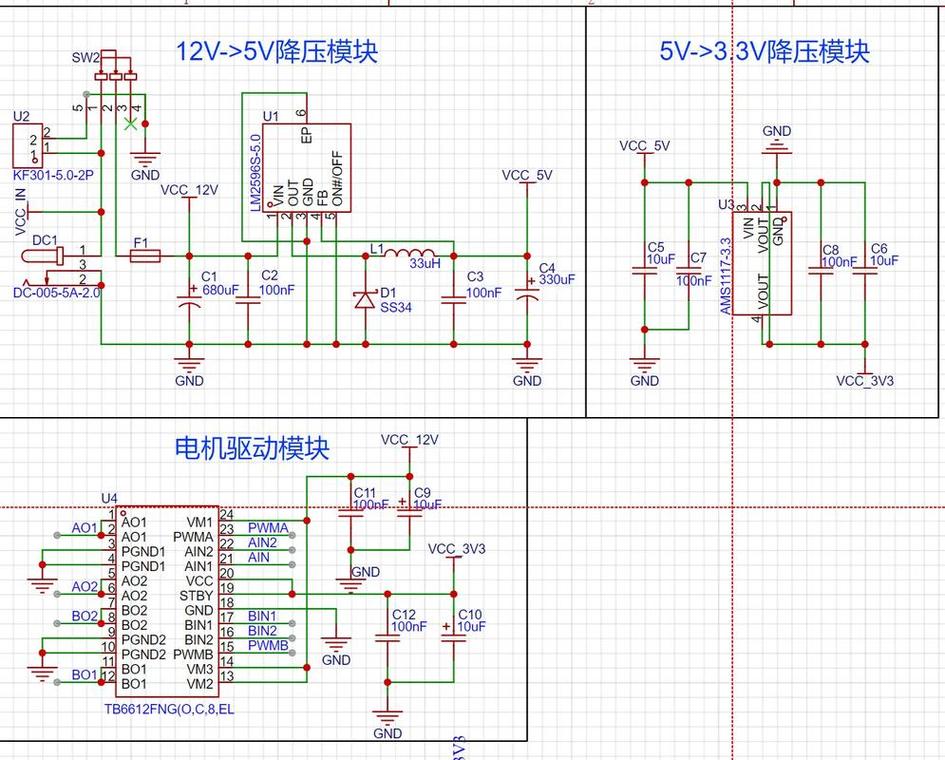

下图为一个典型电路连接（以5V单片机控制5V舵机为例）：
单片机 舵机
3.3V/5V > VCC (红色线)
GND > GND (棕色或黑色线)
PWM引脚 > 信号线 (橙色或黄色线)
留意，倘若舵机所具备的工作电压高于单片机的逻辑电平，像那种7.4V的舵机，那么就需要利用逻辑电平转换电路或者依靠光耦进行隔离。
绝大多数舵机遵循以下线序（从舵机外壳标签侧观察）：
验证的办法是什么呢，是使用万用表的电阻档来进行测量，红色线与黑色线之间的电阻是从几欧到几十欧这一范围（是针对电机绕组而言的），并且信号线和其他的线之间是不通的。
小舵机，其工作电流小于或等于500mA，它可以采用2节3.7V锂电池串联，即7.4V，也能够使用4节镍氢电池，也就是4.8V，或者借助稳压模块从更高电压进行降压。
一种电流在1A以上的大舵机，其供电方式规定为，采用电池或者专用稳压电源来供电，而不能够使用USB进行供电。
典型错误的案例呈现为，存在用户把SG90舵机直接连接于的5V引脚之上，结果在该舵机频繁进行转动的状况下，致使单片机出现复位或者被烧毁的情况。而正确的做法是，令舵机的VCC与电池的正极相接，再将电池的负极与单片机的GND相连。
要把舵机GND（棕线），跟单片机GND、电源GND一块儿进行焊接，还或者是插接到同一个公共地端。要是共地缺失了的话，信号波形当中没有参考地，舵机呢就会随机的抖动，或者是不转啦。
把舵机信号线，也就是橙/黄那头的线，直接连接到单片机的，任一个PWM输出引脚那里。
在5V单片机当中，像 Uno这种，其信号高电平设定为5V，而绝大多数舵机所接受的是3至5V逻辑。
谈到3.3V单片机，像ESP32这种，其信号高电平是3.3V，好多舵机依旧能够识别，其阈值大约是2.0V。要是出现不稳定的状况，那么可以添加一级这类5V容忍缓冲器。
PWM周期被固定为20ms（50Hz）的那种标准舵机，其高电平脉宽所对应的角度是：
代码示例（）：
#
Servo ;
void setup() { .(9); } // 信号线接引脚9
void loop() { .write(90); delay(1000); } // 转到90度
在单片机逻辑电压处于比方说3.3V这种情况时，要是它低于舵机信号识别阈值，而部分旧型号的舵机信号识别阈值要求是大于等于4V，那么此时加入电平转换。
方案A（此为推荐选项）：采用N沟道（这般实例比如之类）、要不然就在隔离开来进行驱动操作这项事情时选用光耦（像PC817这种类型）。
方案B（简易的那种），采用电阻分压来进行升压这种做法是不可行的伟创动力，去使用74HCT系列的逻辑门，像是这一款，它的输入是能够兼容3.3V的，而输出则会是5V。
接线示例（）：
单片机3.3V PWM → 的1A → 1Y → 舵机信号线
的VCC接5V伟创动力舵机，GND共地。
核心观点反复提及：单片机操控舵机的电路图，其本质仅仅存在着三个要素，分别是，独立进行供电，信号直接相连，要实现共地。百分之九十的失败实例，是由于忽视了共地这一要素，或者是电源的电量不足所导致的。
立即执行建议：
1. 先准备一个5V/1A以上稳压电源或4节AA电池盒。
2. 顺着面包板，按照“共地，之后是电源，是信号”这样的先后顺序，去连接一个名为SG90或者MG995的舵机。
3. 在设备上进行上述例程的烧录操作，以此来对0°、90°、180°这三个位置予以验证。
4. 若成功，再集成到你的机器人或云台项目中。
极具权威性的参考表明，此接线方案契合、Hitec、Savox等占据主流地位的舵机制造商官方所发布的数据手册里的“三线标准”，这里的“三线标准”是指JST ZH 1.5mm连接器的定义，并且该接线方案已经历经数十个教学实验的验证。
