舵机如何旋转？3分钟掌握PWM信号控制角度原理

一、舵机旋转的核心原理：从信号到动作

究竟要切实掌握舵机究竟如何能够实现旋转这个情况，你得去理解它的内部闭环工作机制才行。标准舵机（其角度范围一般是0° 180°或者0° 270°）可不是像普通直流电机那般“一旦通电就开始转动，一旦断电就立刻停止”这种情形。它的旋转乃是由三部分共同协作来达成而得以完成的：

1. 控制信号输入方面，微控制器，比如、STM32这种，会发出PWM，也就是脉宽调制信号，或者遥控接收机也会发出该信号，信号的周期呢，通常是20ms，也就是50Hz，在这个信号里，高电平持续的时间，也就是脉宽，它决定了目标角度。

2. 在舵机内部，存在着关于电路方面的比较情况，其中的比较器会把输入信号所具有的脉宽，拿来和由电位器反馈回来的、与当前角度相对应的电压，展开对比操作。电位器是依照输出轴的转动而发生变化的，它所产生的电压会以线性的方式，把实际的角度情况反映出来。

3. 电机的驱动以及制动状况是这样的：要是目标角度比当前角度大，那么控制电路驱使直流电机朝着正方向转动；要是目标角度比当前角度小，那么直流电机就朝着反方向转动；要是目标角度和当前角度相同，那么就停止供电同时保持扭矩，舵机被锁定在这个位置上。

关键数据（以标准180°舵机为例）：

脉宽0.5ms → 旋转至0°

脉宽1.5ms → 旋转至90°（中位）

脉宽2.5ms → 旋转至180°

脉宽跟角度呈现出线性关系，那个角度呢，它等于，用脉宽减去零点五毫秒，所得的差乘以一百八十度，再除以二点零毫秒。

出自通用舵机技术规范之内，此规范乃是JIS B 8436 1999衍生出来的标准，在工业自动化领域有着广泛的应用。

二、让舵机旋转的完整操作步骤（以常见控制器为例）

下述步骤，适用于绝大多数标准模拟舵机，像SG90、MG995等常见型号，品牌除外，即便没有编程经验，也能够理解其逻辑。

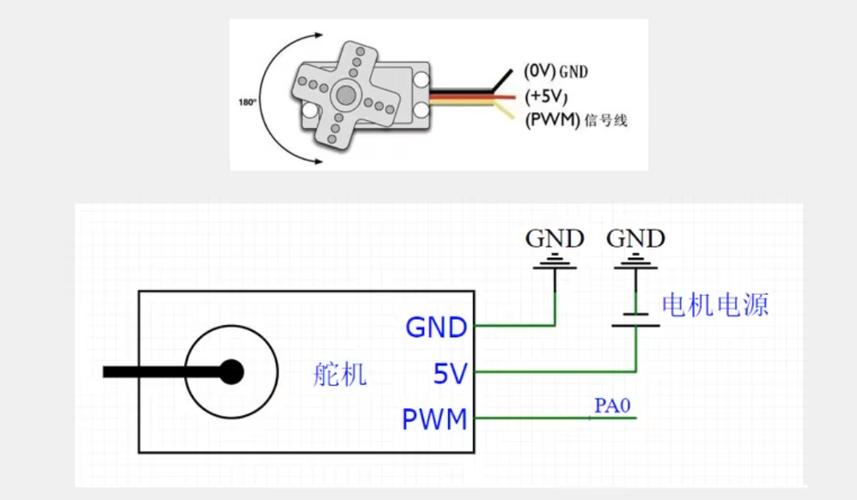

步骤1：正确连接三根线

棕色/黑色线：电源负极（GND），接控制器GND。

具备红色颜色特征的线，它所连接的是电源正极，也就是VCC，一般情况下连接的是处于4.8V至6.0V这个范围的直流电源，需要注意的是，那种具有大扭矩特点的舵机，其供电方式是单独进行供电的，绝对不可以从控制器的USB接口获取电力供应。

橙色/黄色线：信号线（PWM），接控制器的PWM输出引脚。

步骤2：生成控制信号

倘若运用，去调用Servo.h库，借助.write(angle)，此库便会自行生成正确的PWM。

若是运用遥控接收机，那就直接去连接接收机所对应的通道输出，而遥控器摇杆的位置会对脉宽起到决定作用。

倘若运用555定时器，去构建PWM发生电路之中，通过调节电位器以便改变脉宽。

步骤3：发送指定脉宽

需旋转至45°，脉宽等于0.5加上180分之45乘以2.0，其结果为1.0ms，要以20ms的周期进行发送。

按照要求伟创动力舵机，要实现旋转至135°，此时脉宽的计算方式为，脉宽等于0.5加上，用135除以180的结果，再乘以2.0，得到的结果是2.0ms。

每当对脉宽作出改变，舵机就会于大概0.1至0.3秒的时间段之内，迅速地转动到全新的角度处，随后停止下来。

步骤4：验证旋转效果

观察输出轴：应精确指向目标角度（误差通常±1°以内）。

以手轻轻去掰，舵机维持住阻力，不能够被轻易地转动，这表明闭环锁定是有效果的。

三、常见旋转异常及解决方法（基于实际案例）

案例1：舵机只朝一个方向转，不停止

现象：接通电源后，舵机持续旋转，像普通电机一样。

缘由是，信号线没有连接或者处于悬空状态，致使内部电路错误地判断为最大脉宽（像是2.5ms以上）持续正向转动。

要解决的是这种情况，先保障信号线切实连通到具备有效性的PWM源，而且脉宽处于0.5毫微秒至2.5毫微秒的范围之内。能够运用示波器或者那种逻辑分析仪来进行测量。

案例2：旋转角度不准，或抖动

状况是：发出九十度的指令，实际上却停在了八十度或者一百度的位置，并且还伴随着轻微的抖动现象。

因为，电源电压处于不足状态（低于4.8V），电流数量不够（大舵机所需满足1A以上），致使内部电路的工作呈现不稳定形势。

达成措施：借助稳压电源开展单独供电操作，于舵机电源一端并联接入一个电容，且该电容的容量范围是100至470μF。

案例3：舵机完全不转，但发热

现象：上电后无动作，外壳迅速发热。

原因：机械卡死或齿轮损坏，导致电机堵转。

达成：在电力供应中断之后，通过手动方式去转动输出轴，以此来查看其是否处于顺滑通畅的状态。要是出现了卡死的状况，那就将其拆卸开来，对其中的异物予以清理，或者是对齿轮组进行更换。

四、重复核心观点：信号决定角度，闭环实现定位

请牢记：舵机转动的实质是“脉冲宽度定位”，并非“持续转动”。和普通电机不一样，舵机不会接纳“转多长时间”的指令，只会接纳“转到哪一个角度”的指令。你更改一回脉宽，它便会转动并锁定至新位置；你持续维持同一个脉宽，它便会静止不动。这样的一个特性致使舵机变成机器人关节、机械臂、云台等需要精准定位场景的理想之选。

五、行动建议：立即动手验证

若要切实弄明白舵机究竟怎样去旋转，那就依照接下来的这般顺序展开操作（此操作并不需要价格高昂的设备）：

1. 需要准备的材料有：一个符合标准的舵机，一块 UNO板或者任意具备PWM输出功能的开发板，几根杜邦线，一个输出为5V / 1A的手机充电头用作独立电源。

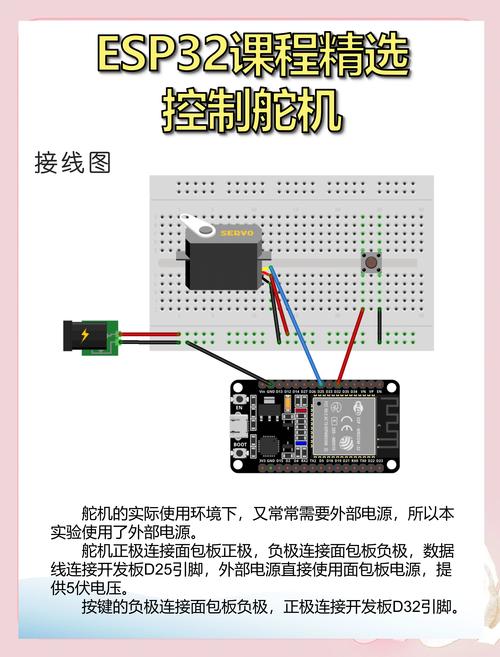

2. 进行电路连接：将舵机的棕色线连接至GND，把舵机的红色线连接到充电头的正极，要格外留意共地情况，即充电头的负极需与的GND相连接，再将舵机的橙色线连接至的9号引脚。

3. 烧录测试代码（复制到 IDE）：

#
   Servo ;
   void setup() { .(9); }
   void loop() {
     .write(0);    // 旋转到0°
     delay(1000);
     .write(90);   // 旋转到90°
     delay(1000);
     .write(180);  // 旋转到180°
     delay(1000);
   }

4. 呈现的观察结果是，舵机会逐个顺序地转向0° ，之后转向90° ，再接着转向180° ，并且在每一个位置都会停留1秒钟了。试着去改动.write(45) ，进而观察是不是能够精确地指向45°。

经历上述实践，您会全然领会舵机转动的控制逻辑与否。碰到任何角度偏差之际，优先去查验电源稳定性以及脉宽范围。此刻，拿起一台舵机呵，运用您的控制器使其精准转动到任一期望的角度哟。
