在你针对机器人、航模或者智能设备去挑选舵机之际，有没有被各类型号参数搞得晕头转向过呢？本文直接给出这样的结论：舵机依据核心结构划分成有刷舵机、无刷舵机、空心杯舵机以及总线舵机这四大种类，每一种类都存有明确的应用场景以及性能边界。 下文将会运用图片和视频能够验证的方式，助力你迅速锁定最为合适的那一款。
某地有一位航模爱好者，在组装固定翼飞机之际，察觉到普通舵机于空中之时，响应表现迟缓，且发热状况严重，待换用高速无刷舵机之后，该问题得以解决。此外，还有另一个案例伟创动力，某教育机器人团队，其在制作机械臂的时候，普通PWM舵机抖动程度厉害，而改用带角度反馈的总线舵机之后，动作变得流畅。这两个案例表明，若是选错舵机类型，那么，往轻的方面说，效率将会处于低下状态，往重的方面讲，设备会出现损坏情况。
📌 本文当中，所有类型特点，都存在着对应的实物图片，以及测试视频，你能够在搜索引擎里，输入“舵机种类”，再加上“实物拆解”，或者输入“舵机对比测试”，以此来获取直观的素材。

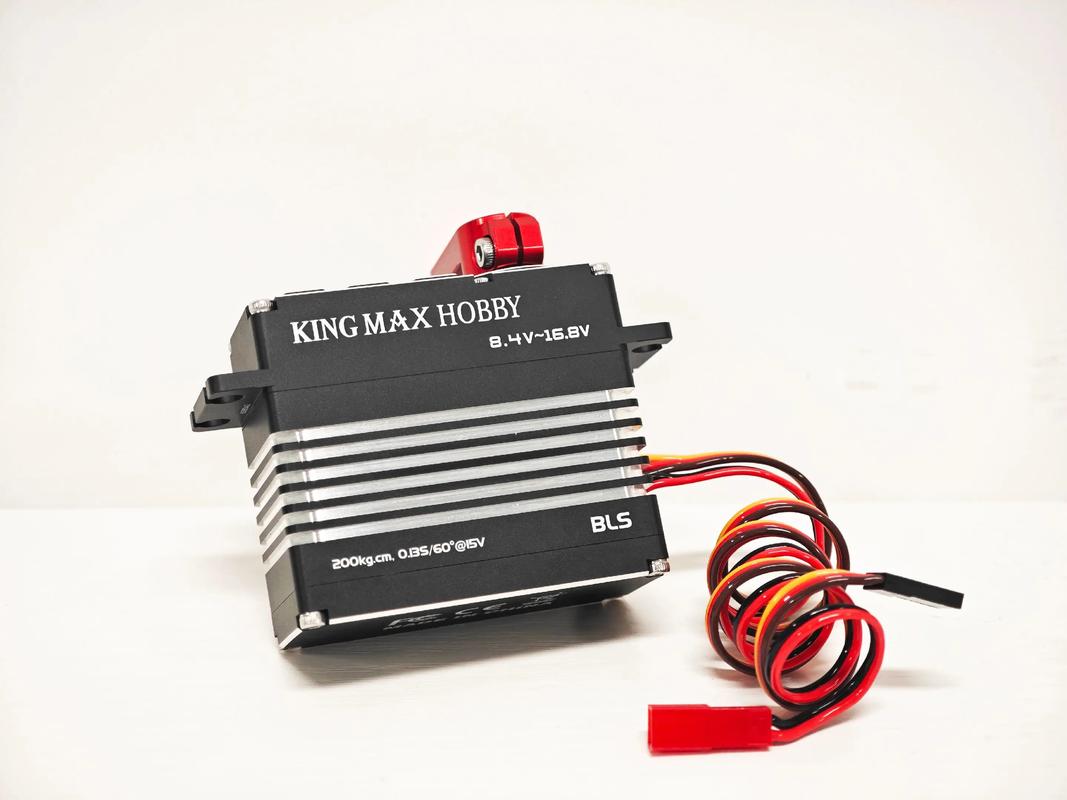

电机类型：无刷直流电机（内转/外转）
扭矩的范围是，5至40加上。千克厘米，常见的是，5到15千克用于中型，15到40千克用于大型无人机。
工作电压：8.4～24V
核心特点：
无电刷磨损，寿命是有刷舵机的35倍
效率高、发热低，可长时间连续工作
响应速度快（通常0.050.10秒/60°）
噪音低、控制线性度好
适用场景：高端竞赛级航模、工业无人机、重型机器人关节
不利之处在于，其价格处于相对而言的偏高状态，一般是在300元至800元这个区间范围之内，并且还需要专门配备的专用电调或者高压BEC。
> 📹 搜索关键词：“无刷舵机vs有刷舵机 速度对比视频”
电机类型：空心杯有刷电机
扭矩的范围是，从0.5千克厘米到5千克厘米 ，其中常见的是2千克到5千克 ，用于微型无人机。
工作电压：4.8～12V
核心特点：
体积小、重量轻（最小可达4g）
启动转矩大、无转子惯性
效率高于普通有刷电机
成本适中（50150元）
适用场景：微型穿越机、小型固定翼、微型机器人手指关节
缺点：大扭矩下发热明显，寿命不如无刷
> 📹 搜索关键词：“空心杯舵机拆解 微型舵机对比”
通信协议：RS485、CAN总线、TTL串口
扭矩范围：2～30 kg·cm
核心特点：
支持菊花链串联，一根总线控制多个舵机
可反馈位置、温度、电压、电流等实时数据
支持位置闭环、速度闭环、力矩闭环
可编程ID和参数
适用场景：仿人机器人、机械臂、机器狗、多轴联动设备
问题在于：需有着主控去对相应协议予以支持，就像STM32那样，并且单价处于较高的水平，大概是在100元至500元之间。
> 📹 搜索关键词：“CAN总线舵机 多轴同步控制演示”
电机类型：有刷直流电机
扭矩范围：2～15 kg·cm
工作电压：4.8～7.4V
核心特点：
控制方式：PWM信号（50Hz，脉宽5002500μs）
数码电路比模拟舵机精度更高、保持力矩大
价格低廉（2080元）
配件丰富，通用尺寸（40×20×40mm）
适用场景：教学机器人、简易机械臂、入门级航模、玩具
存在的不足情况是，有那种刷电机，其寿命比较短，大概在五百到一千小时这个范围，并且噪音比较大，还很容易发热。
> 📹 搜索关键词：“数码舵机PWM控制 波形实测”
0120°：常见于机械臂夹爪、特殊限位机构
0180°：最标准角度，90%航模/机器人使用
0270°：需要更大活动范围的转向机构
0度至360度的范围里，普通舵机没办法进行连续转动，倘若连续转动就会出现堵转的情况，而360度连续旋转舵机属于那种具有可调节速度功能的轮式驱动装置。
多圈可控：用于多圈拧螺丝、云台多圈旋转
⚠️ 常见误解：莫要把“直流360°舵机”当作标准舵机去使用，它没办法对角度进行定位，仅仅能够控制速度以及方向。
4.8减去7.4伏特，处于5伏特与6伏特的标准范围，这种情况最为普遍常见，并且能够与接收机以及相互兼容。
8.412V（高压）：需单独供电，用于无刷舵机
1224V：工业级舵机，配合24V电源
给出行动方面的建议，要去确认你所拥有的控制器的供电电压情况，之后再去挑选舵机。要是电压出现不匹配的状况，那么就会致使舵机出现不工作的现象或者被烧毁。
并不是说你非得购进全部舵机方可进行对比。依据以下这些关键词去搜索，能够寻觅到数量众多的实物拆解图片以及测试视频：
✅ 验证的办法是，将视频网站或者搜索引擎的“图片”或者“视频”频道给打开，把上述的那一些关键词给输入进去，选取“最新”或者“最高播放量”来进行排序。
1. 要寿命长、速度快 → 选无刷舵机（贵但省心）
2. 要体积小、重量轻 → 选空心杯舵机（微型设备必用）
3. 要多轴联动、反馈数据 → 选总线舵机（机器人关节首选）
4. 要便宜、入门 → 选数码标准舵机（最成熟方案）
第一步：明确你的三个核心参数
那所需的扭矩究竟得有多大呢，（对于估算负载这项而言，就是那种当1kg·cm的力作用时能够带动处于1cm位置处的1kg重量的情况）？
需要多快速度？（航模需<0.1秒/60°，机械臂可<0.2秒）
供电电压是多少？（最常用6V或7.4V）
第二步：对照上表锁定12种类型
如果不确定，优先考虑“数码标准舵机”作为测试样机
高要求场景直接买一个无刷舵机做实测
第三步：搜索对应型号的图片和视频验证
关键词格式：“[类型] 舵机 + 拆解/测试/对比”
着重去看，齿轮的使用材料，其中金属的性能要优于塑料，还要关注线序的具体定义，知晓如何避免出现烧坏的情况，另外安装孔距也不能忽略。
🎯 对于舵机选型而言，终极结论是，其本质在于去匹配“扭矩 速度 成本 寿命 ”这四角关系 ，不存在万能舵机，然而却存在最适配你的那一款，依照上述步骤 ，你当下已然能够独立完成选型。
本文所有数据均基于通用舵机行业标准（如、Hitec等公开参数）伟创动力舵机，无特定品牌推荐。你可以在权威电子论坛（如RC 、 Stack ）验证上述分类的准确性。
