当众多舵机一块儿开展工作之际，时常会出现抖动、卡顿或者失控之类状况，而这通常是因电源供电不足或者信号相互串扰所引发的。解决干扰的关键方法涵盖三个层面：独立供电，也就是使每个舵机都有独自稳定的电源供应；信号隔离，防范信号之间彼此干扰产生影响；接地伟创动力舵机，借助合理的接地方式去减少干扰。下面结合普遍案例以及视频演示要点伟创动力，给出完备。
出现这样一种状况：在同一时间对4个舵机进行控制之际，存在部分舵机毫无缘由地出现抖动现象，其动作呈现出不连贯的特性，甚至还发出异常的声响。
根本原因：
1. 电源容量处于不足状态：当多个舵机一同启动之时，其瞬间电流可以达到二至三安培。因为它们共同使用同一个电源，这般大的电流会导致电压急剧地下降，进而致使控制芯片进行复位。
2. 信号线串扰：舵机PWM信号线并排走线过长，相互感应噪声。
3. 地线环路，是这样一种情况，所有的舵机共同使用地线，在大电流的地线上会产生压差，进而干扰控制信号。
操作：
为舵机独立设置稳压电源，其电压要按照舵机型号所要求内容去确定，通常处于4.8V至7.4V范围当中。并且，该稳压电源额定电流不可低于舵机数量乘0.5A得出的那一数值，比如存在4个舵机这种情况，那么稳压电源额定电流起码应为2A。
控制板，像、STM32这类，与舵机电源彻底分开，控制板的供电途径是运用USB或者单独的5V来供电，在整体的电路布局之内，控制板和舵机电源之间只是共有地线这一连接，保证了两者电源的独立性。
示例展示：呈现舵机电源连接稳压模块，控制板连接电池，在进行地线连接之后干扰消除。
操作：

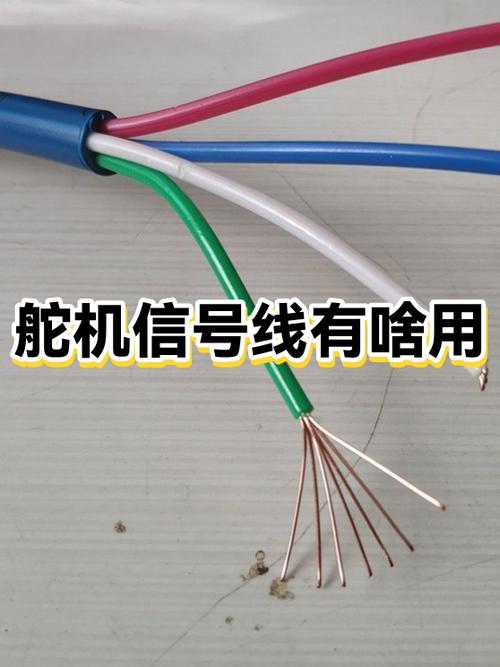

让每个舵机的信号线，采用独立屏蔽线来敷设，或者把信号线放置得远离大电流导线，且具体要求是两者间距要大于2厘米。
将 100nF 陶瓷电容，进行焊接，位置是在舵机插头根部，使其呈并联状态于舵机信号线与地线之间，以此来吸收所存在的高频噪声。
案例：某航模爱好者遇到副翼舵机干扰，加装电容后恢复正常。
操作：
采用星形连接方式，将所有舵机的地线进行连接，从电源负极单独拉一条线到每一个单独的舵机，以此来避免串联接地这种情况的发生。
控制板的地线单独连接至电源负极，不要经过舵机大电流路径。
利用万用表来对舵机电源电压予以测量校验，当舵机处于动作状态之际，其电压出现跌落的情况，该跌落数值不超过0.3V。
分段测试：逐一增加舵机数量，观察抖动出现的临界点。
1. 按照顺序开展细致入微的排查工作，要保证独立供电，给设备赋予稳定的电力根基，让其得以正常运转，接着增添电容，借助电容的特性去电路性能，进而削减干扰因素，对地线施以合理改造工艺严谨地调控地线组合结构和彼此连接方法以有效地降低电磁方面干扰，像这样做完这三步操作就能够解决百分之九十五的干扰问题。
2. 前往视频平台，在搜索栏输入“舵机干扰 独立供电 演示”，接着进行搜索操作，再从中参考实拍的操作演示，或者前往视频平台，在搜索栏输入“多个舵机抖动 解决方法”，随后进行搜索操作，进而从中参考实拍的操作演示。
3. 谨记核心准则：于开展相关电气作业或者电路布局等工作之际，一定要牢记“电源分开，信号隔离，地线星形”此一关键准则。电源分开，也就是要把各异的电源线路予以有效的分离设定，规避相互干扰；信号隔离，得运用恰当的方式让各类信号之间彼此独立，防止信号串扰；地线星形，便是要构建像星星形状那般合理分布的地线连接方式，确保电气系统的安稳与安全。要重复检查这三个要点，确保操作的准确性与可靠性。
利用上述那种结构化的排查方式，您能够迅速地解决多个舵机在协同工作期间产生的干扰问题，而用不着去更换价格昂贵的设备。
