舵机是一种小型驱动装置，它能够对角度或位置进行精确控制，其应用范围十分广泛，涵盖了机器人关节、航模舵面、工业自动化设备以及智能家居等诸多领域。它集成了内部的电机、减速齿轮组、控制电路以及位置反馈传感器，能够依据外部控制信号促使输出轴运动，并维持在指定角度。
有一个常见的案例，新手在制作简易机械臂的时候，想要达成抓取动作。要是直接运用普通直流电机，那就需要额外去加装编码器以及闭环控制，开发的复杂度是很高的。然而要是采用舵机，只是需要一条控制信号线、一条电源线还有一条地线，便能够使得机械臂关节转动到指定的角度，达成精准定位。这便是舵机价值最为直观的体现。
舵机实现思路依据控制方式、内部结构以及应用需求，主要存在以下四种情况。对这些思路予以理解，能够助力您迅速找寻到最契合项目的方案。
实现原理：
被称作模拟舵机的这一标准舵机，是靠接收PWM信号来予以控制的，该信号的周期大概为20ms，其高电平持续的时间处在0.5ms至2.5ms这个范围。高电平的时间和输出轴角度呈现出线性关系，一般而言，0.5ms对应的是0°，1.5ms对应的是90°，2.5ms对应的是180°。
实现步骤：
1. 采用单片机，像、STM32这类，去创生周期为20ms、占空比能够进行调节的PWM波。
2. 接着，把PWM信号线，连接至舵机的控制引脚，而其供电电压，一般是4.8V至6V。
3. 程序操控PWM高电平的时长，舵机内部的电路把脉宽转变为角度信号，借此驱动电机转向相应的位置。
适用场景：
关乎航模舵面控制的项目，涉及简易机器人的项目，还有小型云台的项目，这些项目针对成本敏感的情况，并且有着精度要求一般的状况。
关键限制：
位置反馈借助内部电位器达成，控制周期是固定的（50Hz），响应速度较为迟缓，角度分辨率通常大概为1°，不能够进行高速连续旋转。
实现原理：
如总线舵机这类智能舵机 ，其内部集成着微处理器 ，还有通信协议 ，像TTL半双工串口 、RS485等 ，能借助单总线或者双总线来并联好些舵机。可发送指定ID以及角度值的指令包 ，舵机在解析之后从而执行它 ，并且还能够回传温度 、电压 、当前位置等状态。
实现步骤：
1. 使多个舵机的VCC，与多个舵机的GND，以及多个舵机的信号线，一同各自并接到主控处的同一串行总线上。
2. 每个舵机拨码或写入唯一ID。
3. 主控发送数据包，其格式是“帧头+ID+指令+数据+校验”，举例来说，像这样：0x55 0xAA 0x01 0x03 0x5A 0xXX（这里面0x5A表示500°·0.1°）。
4. 舵机响应指令并执行，可同时读取多个舵机状态。
适用场景：
需要多个关节协同的复杂系统，有待实时反馈，如人形机器人，还有多自由度机械臂，以及仿生机器人之类。
核心优势：
只需3根线（电源、地、信号）即可控制数十个舵机。
可回传角度、负载温度等，便于实现闭环保护和复杂动作序列。
角度分辨率可达0.1°，支持ID扩展和自动扫描。
实现原理：
那种被称作连续旋转舵机的又名360°舵机的装置，把内部的限位装置剔除掉了，把电位器安置在了中间的位置，控制信号不再是对应绝对角度了，而是对应着旋转的方向以及速度。PWM高电平为1.5ms的时候代表着停止，大于1.5ms就会正转并且脉宽越大速度越快，小于1.5ms就会反转并且脉宽越小速度越快。
实现步骤：
1. 对标准舵机进行购买或者改装操作：须得先把舵机拆开，接着要去除输出轴上面的限位凸起，随后要把电位器触点调整到中点位置并且固定下来。
2. 对主控来说，输出的PWM信号处于0.5毫秒至2.5毫秒这个范围，而当中的1.5毫秒是停止的那个点。
3. 调整PWM值与停止点的差值控制转速。
适用场景：
存在这样一些场景，比如机器人轮式驱动，还有传送带，以及自动卷帘等，这些场景需要连续进行正反转，而不需要角度反馈。
注意：
不能用于关节定位，是因为连续旋转舵机无法获知当前位置，不能进行关节定点。要是需要实现转速闭环，那么可以选择带编码输出的款式。
实现原理：
舵机被设计成模块化，其中驱动板、电机、减速器、编码器以及通信接口皆为可独立更换的单元，用户能够依据负载、速度以及精度的不同需求来挑选不一样的组合，就像选用小功率直流电机搭配大减速比齿轮组从而获取大扭矩，又或者采用无刷电机加上高精度磁编码器以得到长寿命与高精度。
实现步骤（以自行设计为例）：
1. 进行选型时的动力单元， 要依据扭矩以及转速， 来挑选有刷直流电机， 或者是空心杯电机， 又或是无刷电机。
2. 减速器选型方面，存在常用的金属齿轮，其具备低成本的特性，还有行星减速机构，这种有着高扭矩的优势，另外谐波减速也在其中，它能达到零背隙的效果，常用于精密机器人领域。
3. 关于选型位置的反馈是，电位器，其特点是价格便宜然而容易出现磨损情况，磁编码器，具备耐用特性且精度在14位以上，光电编码器，有着高精度的优势但对于防尘方面要求较高。
4. 设计驱动与控制电路：
有刷电机运用H桥驱动（像这样的），无刷电机则要FOC控制器。
如同STM32这类的单片机，对编码器进行读取操作，运行PID，针对串行或者CAN总线指令作出响应。
5. 结构封装： 设计外壳和输出法兰，兼容常见安装孔位。
优势：
维护成本低：某个模块损坏可单独更换，无需丢弃整个舵机。
适应性强：同一接口可快速换用不同扭矩的模块。
它的性能上限具备较高水准，其精度能够达到0.01°，扭矩可达到数十N·m，而且寿命可达数万小时。
典型应用：
工业协作机器人、高精度光电跟踪云台、医疗手术机器人。
根据您的实际项目需求，按下表快速匹配：
误区1：标准舵机可以改造成连续旋转来定位
情形是这样的，持续不断进行旋转动作的舵机，没办法把角度情况反馈出来，所以是不可以运用在那种有着需要记住位置要求的场景之中的。
妥善处理：要是有需要进行定位的情况，那就直接去选用标准舵机或者总线舵机，千万不要采用360°款式的。
误区2：舵机供电电压越高，扭矩越大
实际情况是，舵机内部的驱动电路存在有额定电压，电机也存在着额定电压，超过这个电压有可能会致使控制板被烧毁，而电压不足的时候则会出现力矩不够进而产生抖动的情况。
处理办法是：精确依照数据手册来进行供电，常见的供电范围是4.8V至7.4V，而高电压版本能够达到12V至24V。
误区3：一个PWM引脚只能控制一个舵机
实情是，单片机借助定时器能够输出多路各异占空比的PWM，与此同时控制多个标准舵机。
进行解决：运用像 Mega这样的多个PWM引脚，或者这类PWM扩展板，单个板子能够控制16至48个舵机。
1. 若您是学生或爱好者，首次尝试：

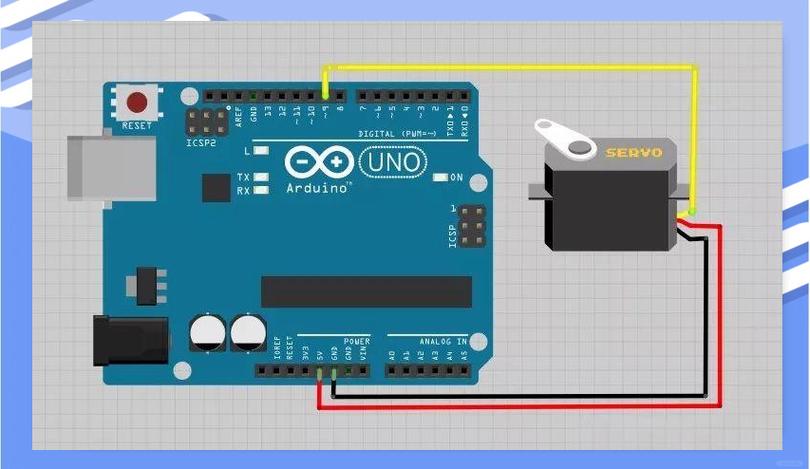

直接去买一个9g的塑料齿轮标准舵机呢，也就是SG90型号的那种，再买上一块 Uno板。按照“Servo”库里面自带的例程，在10分钟的时间之内去实现角度的控制。这样做能够以最快的速度去验证PWM思路是不是满足需求。
2. 若您正在设计一款多自由度机器人：
丢弃PWM方案，径直选用串行总线智能舵机伟创动力舵机，比如那种采用半双工串口协议的型号。购买之际索要通信协议文档以及示例代码，优先挑选支持角度回读和过载报警的型号。
3. 若您需要工业级、长寿命、可定制的驱动方案：
按模块化设计的思路来进行，挑选无刷电机、磁编码器以及FOC驱动板当作核心，外壳能够根据您的设备接口定制适配，输出轴也能够根据您的设备接口定制适配。
重复核心观点：
舵机达成思路不存在“最佳”，仅有“最适配”，针对定位需求，挑选PWM标准舵机开启入门之路，对于多关节协同，非要采用总线智能舵机，对于持续运动，运用360°连续旋转类型，对于高端场景，抉择模块化自研方案，脱离实际负载、精度以及通信要求去谈论达成思路，必定致使项目再三返工。
对于最终行动给出的建议是：要明确您的三项关键参数，这三项关键参数分别是所需扭矩（以kg·cm为单位）、角度分辨率（以°或者0.1°为单位）、同时控制的舵机数量（以个为单位）。接着对照上文第二节当中所提到的四个思路，从而在其中选出1至2个适配方案。要是仍然没办法做出决定，那么可以先去购买最便宜的PWM标准舵机来进行原型验证，在经过实测之后再升级到总线或者模块化方案。
