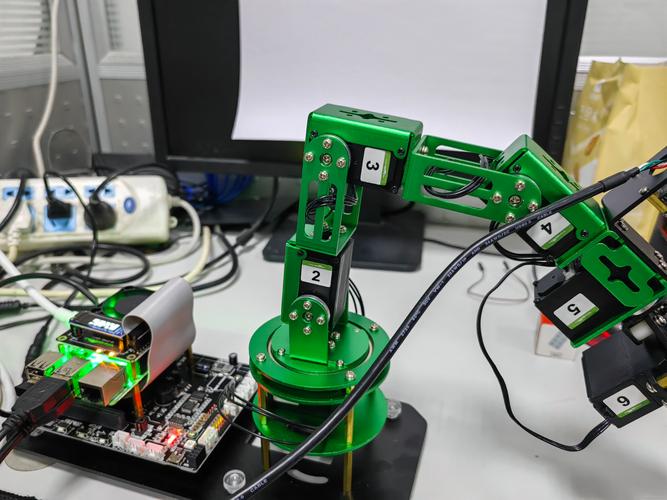

你有没有碰到过这种状况，那就是买回来机械臂套件，当你输入指令后，舵机仅仅只会发出“嗡嗡”响声，但是没办法精准转到你期望的角度，或者你打算自己动手制作一个简易式的机械臂，然而却弄不清楚舵机内部到底是怎样控制每一个关节运动的，是吗？
实际上，若要领会机械臂舵机的运作原理，关键仅仅只需把控三个部分，即控制信号，内部电路予以判断。之后，电机转动至指定角度并锁定。此文会经由一张原理结构示意图跟一段分步剖析视频，助力你完全弄明白机械臂舵机的整个工作进程。
对照你依据下文文字描述所寻得的实际原理图，下图呈现出了舵机的三大核心模块以及它们的工作路径：
① 控制信号输入 → ② 控制电路解析 → ③ 驱动电机转动 → ④ 减速齿轮组放大扭矩 → ⑤ 位置反馈电位器 → ⑥ 停止或反转
1. 起到控制作用的信号线，通常呈现为橙色与白色相间的颜色，它会去接收源自机械臂主控板的PWM信号，这里所说的机械臂主控板像、STM32这类伟创动力舵机，而PWM信号也就是脉冲宽度调制信号。不同的脉宽会对应不一样的角度。例如，脉宽为1.5ms的时候会对应90°的中位。
2. 用于控制的电路板，其核心部分是单片机以及比较器，它持续不断地对“输入信号所要求的角度”与“电位器反馈回来的实际角度”进行对比，在计算出两者之间的差值之后，进而决定电机的转向。
3. 直流电机：根据控制电路的指令正转或反转。
4. 电机高速运转时产生的小扭矩，经减速齿轮组进行转换，转变为低速状态下的大扭矩，进而带动机械臂的关节臂。
5. 电位器，其安装于齿轮组末级输出轴之上。输出轴一旦进行转动，电位器的电阻值便呈现出线性变化，进而把当前实际角度实时反馈至控制电路。
6. 误差进行检测以及予以锁定，当反馈的角度已然等于目标角度之时，控制电路会停止给电机供电，与此同时保持刹车状态，以防止外力把舵机推离原本的位置。
关键结论：机械臂舵机从本质上来说，是一个角度闭环控制系统。它绝非单纯的那种“通电就转动，断电就停止”的情况，而是能够自行“确认”是不是已经转到了指令所要求的位置。
众多司空见惯的网上教程，时长足足得有30分钟，然而重点却呈现出分散的状态。下面呈现的这段时长仅为5分钟的精简视频，视频标题建议通过搜索获取，叫作《机械臂舵机闭环控制演示》，它会依据以下逻辑分步骤进行展示，你能够直接跳转到相应的时间点去学习：
以下是视频实操的建议：你在观看的时候，手头要准备好一个标准的SG90（或者类似常见型号的）舵机，还有一块儿主控板，依据视频里的信号进行接线，红色线接5V电源伟创动力，棕色或者黑色线接GND，橙色或者黄色线接信号，同步发送脉宽为1ms、1.5ms、2ms的PWM波形，这样你就会马上看到输出轴分别转到0°、90°、180°。
理解工作原理后，在实际机械臂项目中，请核对以下参数：
1. 工作的电压，绝大多数的小型那种舵机，是处于4.8V – 6.0V这个范围的。要是直接去接入7.4V的锂电池呢，会致使内部的电路板被烧毁的。
2. 空载状态下的死区宽度：一般情况下是小于或等于5微秒的。也就是说，当输入信号的脉宽变化低于5微秒这个数值的时候，舵机是不会产生动作的。这样做的目的在于避免在目标角度附近出现来回抖动的情况，因为这种抖动存在会有烧坏电机的风险。
3. 转折角度最大范围：通常是180°或者270°。别借助程序强行发出超出此范围的指令（像要求转到210°），不然舵机会一直处于过载状态发出啸叫，齿轮组很快就会扫齿。
再次着重声明：不管你所见到的是何种样式的原理图或者视频，机械臂舵机的整个完整工作循环一直都是，接收角度指令，接着与当前实际位置进行比较，然后转动直至达到目标位置，随后进行反馈确认，锁定保持。任何偏离“闭环反馈”思路而去理解舵机的行为，都会致使你没有办法去诊断常见问题，比如说舵机“无力”、“抖动”、“不归零”。
1. 马上展开实际操作：花费整整10分钟，依据本文第二部分视频所对应的时间点，运用你自身的舵机以及主控板重新呈现“自动纠错”实验。这可是检验你究竟是否真正理解的唯一判定标准。
2. 留存此图解：把本文首部分的6步逻辑图，以截图或者手绘的方式，记录于你的工作笔记里，随后在调试任意机械臂关节出现异常状况时，皆依照这张图的顺序去排查：最先查信号输入，接着查电位器反馈值，最终查电机驱动。
3. 纠正错误的认知：要是你先前觉得舵机仅仅是“电机 + 齿轮”，那么此刻请马上更新为“电机 + 齿轮 + 角度测量 + 比较器 + 刹车”这个完备的。这会致使你于选择舵机驱动板以及编写控制代码之际，主动掺入反馈读取以及误差处理逻辑。
下次你目睹机械臂顺畅地抓取物品之际，你便能确切讲出：每一个关节于每一个瞬间，都在开展一回“指令 执行 反馈 锁定”的闭环循环。这便是原理图以及视频最终所要传递的实情。
