舵机驱动电路，乃是使得舵机能够“听从指令行事”的最为关键之处所。不管你是在进行机器人的制作环节伟创动力舵机，又或是自动化设备的构建过程，亦或是智能的打造情形，只要舵机出现不转动的状况，或者产生抖动现象，甚至出现发热情况，那么问题大概十有八九是出在了驱动电路上面。本文是从实际的使用场景出发，帮助你梳理清楚驱动电路的核心组成部分，以及常见的故障产生原因，还有选型的要点内容，从而让你一次性能够完全弄明白。
简而言之，驱动电路的职责在于，将控制信号，通常这个控制信号是PWM波，转变为能够驱动电机进行旋转的电流，它需要同时去达成三个要求。
给出充足的瞬时电流，舵机起始瞬间的时候电流常常地会是额定情况下数值的两倍至三倍。
稳定输出5V/6V/7.4V等不同电压（根据舵机规格）
抑制电机反电动势干扰（否则会导致控制芯片复位或死机）
一个典型的舵机驱动电路包含：
1. 电源输入端（滤波电容、TVS管）
2. 稳压/降压模块（LDO或DCDC）
3. PWM信号隔离与整形（上拉电阻、施密特触发器）
4. 电机驱动MOS管或驱动芯片（H桥或半桥）
5. 电流/温度保护电路（采样电阻、热敏电阻）

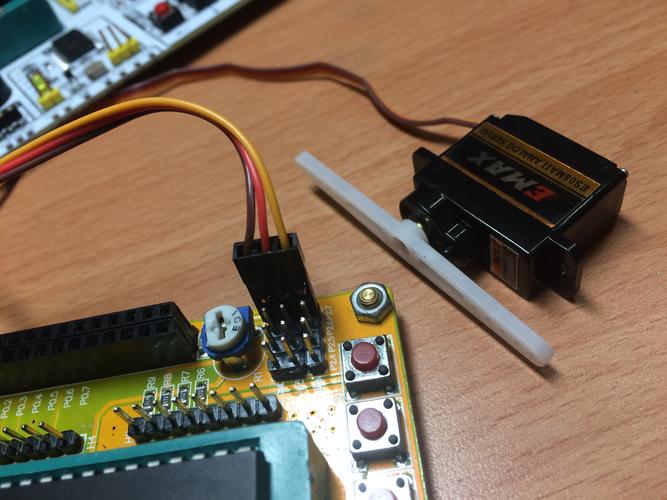

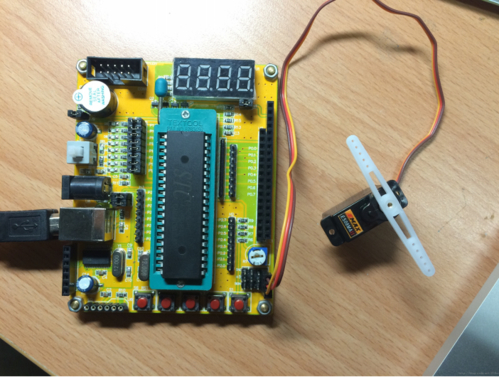

有这样一个引发状况的缘由，是电源那儿的供电量呈现出不足的态势。存在着许多用户，他们运用开发板之上的5V引脚直接予以舵机供电。然而呢，开发板的稳压芯片输出电流一般情况下仅仅只有500mA，可是标准舵机在启动的瞬间，所需要的电流却是1 2A。
办法是：对舵机单独供电，采用输出超过3A的稳压模块，像 5.0这种不行，推荐使用或者降压模块。
其一原因在于，驱动电路之中不存在续流二极管，或者 MOS 管出现了损坏情况。当电机处于断电瞬间时，将会产生反向高压，要是不存在续流路径，那么就会击穿 MOS 管从而引发短路现象。
加以解决：查看驱动板之上是不是并联了肖特基二极管（SS34或者SS54），又或者于MOS管DS之间连接续流二极管。
缘由是，信号线上存在着过大的干扰，或者是驱动芯片之中的PWM输入电平并不匹配。有许多舵机对PWM高电平的要求乃是3.3V 5V，要是MCU输出幅值不足够伟创动力，舵机就不能够正确地进行解析。
进行化解：于信号线之上增添 1kΩ 的上拉电阻让其连接至 5V，又或者借助电平转换芯片（像是 ）来达成电平适配。
关键提示：不管选择任何一种方案，驱动电路都一定要加装大容量电解电容，该电容以470μF 1000μF/16V作为基准，并且要尽可能地靠近舵机供电端。这算得上是防止系统复位以及单片机死机的最为有效的措施。
1. 运用万用表去测量供电情况，当舵机处于不转动的状态时，要测量那个供电端的电压，如果在空载的情况下是正常的，然而在带载的时候却掉到了4V以下，那么这就是属于电源方面出现的问题了。
2. 凭借示波器去查看PWM，将信号线连接到示波器之上，查看高电平幅值是不是稳定处于3.3V以上，查看频率是不是正确（舵机一般是50Hz）。
3. 触摸芯片温度，驱动芯片或者MOS管于正常工作之际会呈现微温状态，要是手不能够触摸，那就马上断电，检查负载是不是短路了，或者电流是否过大了。
4. 对舵机驱动电路以及控制电路而言，要添加独立地线，其间，借助粗线把GND连接起来，以此防止大电流回路对控制信号产生干扰。
将核心观点进行重复：，舵机驱动电路的成功或者失败，百分之九十是由供电能力以及干扰抑制所决定的。要将电源做好，然后再去谈论控制精度。进行选型的时候，优先考虑的是过载保护以及续流设计，而并非仅仅只看芯片参数。在动手之前，准备好示波器以及万用表，从供电检查开始着手，一步到位把问题解决掉。
