用来在工业自动化、机器人、智能家居等范畴里精准控制角度的核心部件是舵机。不少工程师在头一回接触舵机之际，最犯难的问题并非“它是什么”，而是“信号究竟怎样给才精准”、“舵机为何会抖”、“PWM频率到底设定为多少”。这篇文章会从最为基础的构造起始，讲明白舵机如何工作、如何控制，并且给出能够直接进行操作的参数建议。
本质而言，舵机属于那种有着闭环情况的伺服执行器，由其内部构造涵盖了三大核心部分，这三大核心部分为：
1. 直流电机：提供旋转动力。
2. 有这么一种装置，它被称作减速齿轮组，其作用是把电机的转速给降下来，进而让输出的扭矩得以增大。
3. 控制电路，和电位器相关，电位器会实时检测输出轴的实际角度，控制电路会依照电位器所反馈的值，跟外部所输入的PWM信号目标值去做比较，进而形成闭环控制。
一旦控制电路察觉到实际角度和目标角度之间存有偏差，便会驱动着电机进行转动伟创动力舵机，直至偏差变为零。这便是舵机可以精准停于指定位置的根本缘由，和普通电机仅仅能够持续转动有着本质方面的差异。
大部分标准舵机，以常见的180°或者270°型号作为示例，运用周期为20ms也就是50Hz的PWM信号来实施控制。
控制信号核心参数：
信号周期：20ms（对应频率50Hz）
高电平脉冲宽度（占空比）决定目标角度
0.5毫秒至1.0毫秒，这一范围对等于0°位置，而这个具体情况是依赖于舵机其型号的伟创动力，在常见情形下是0.5毫秒。
1.5ms：对应中位（如90°）
2.0ms~2.5ms：对应最大角度（如180°）
实际操作建议：不要直接套用理论值的0.5ms~2.5ms。很多廉价舵机或不同品牌的舵机，其真实有效脉冲范围会偏移。正确的做法是：在空载状态下，手动发送0.5ms脉冲，观察舵机是否真的停在0°；如未到达，逐步微调脉冲宽度，直到舵机刚好停在机械限位处。记录该脉冲值作为实际下限。
抖动通常由以下原因引起：
起因是电源功率存不足状况，舵机启动瞬间那一瞬间电流能够达到1A以上，这种情境之下建议独立供电，要避免与主控芯片一同使用3.3V或者5V稳压输出。
在PWM信号处于不稳定状态的情形下，对于主控芯片而言，其PWM输出引脚是一定要添加10kΩ上拉电阻的，这么做的目的是避免信号遭受干扰。
出现了控制频率错误的情况，需要确认，PWM周期严格来讲是20ms即50Hz，部分库函数的默认频率像，会致使舵机没办法锁定位置。
机械负载处于过大状态，当舵机输出扭矩不足之际，电位器反馈值没办法达到目标，舵机就会持续发出啸叫，在这种时候，需要更换更大扭矩的舵机，或者增加外部减速机构。
未校准脉冲范围，需参考上文提及的“实际操作建议”来开展范围校准。
标准化的舵机，借助电位器反馈这一方式，达成在0°与270°之间（或者是180°）的范围内进行精确的定位。
连续旋转的舵机，把电位器去除了，或者把它锁定在了中位。在这个时候，由控制脉冲控制的是转速以及方向，也就是1.5ms的时候停止，小于1.5ms就反转，大于1.5ms则正转，没办法定位角度。在进行选型的时候一定要去确认好需求哦。
在项目选型时，以下参数明确核对：

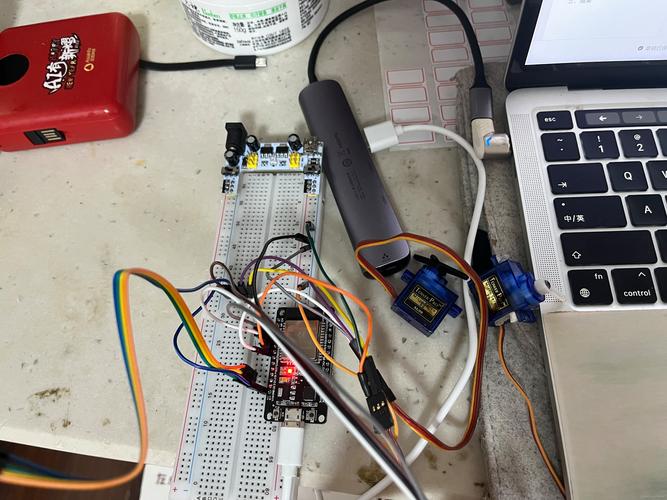

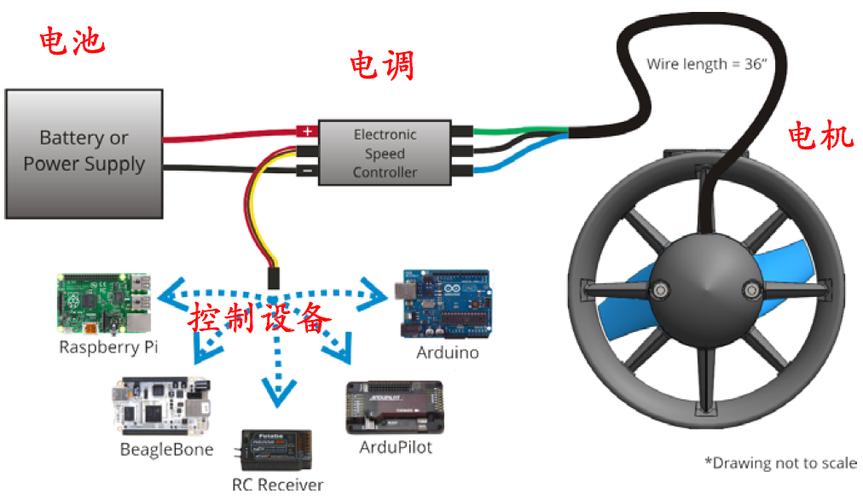

1. 进行接线确认，舵机在连接时，其中三根线各自有着不同的定义，一根是代表电源的线，颜色为红色，一根是代表地的线，可以是棕色或者黑色，还有一根是意味着信号的线，颜色为橙色或者白色。信号线要链接到主控的PWM输出引脚处，并且电源的线与地的线处于共地的状态。
2. 电力供应检查：采用单独的电源来进行供电，像是那种5V 2A的电源适配器，或者运用锂电池将其电压降低到6V。
3. 发起校准脉冲的动作：着手去编写代码，以实现发送周期为20毫秒、脉宽为1.5毫秒的PWM信号，而后查看舵机是不是停留在中位。要是状况正常，接着去发送0.5毫秒以及2.5毫秒的信号来测试边界。
概述：舵机操控的关键之处在于领会闭环位置伺服的原理以及PWM信号参数的校准。于实际项目里，电源的稳定性以及脉冲范围的校准是处理超过90%故障的关键举措。在撰写技术方案或者论文之际，一定要涵盖实测校准的环节，才能够保证控制的精度以及系统的可靠性。
