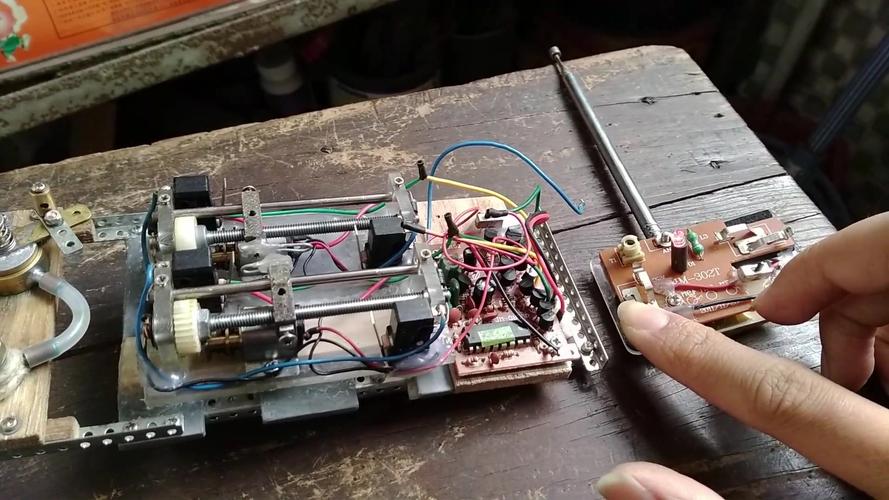

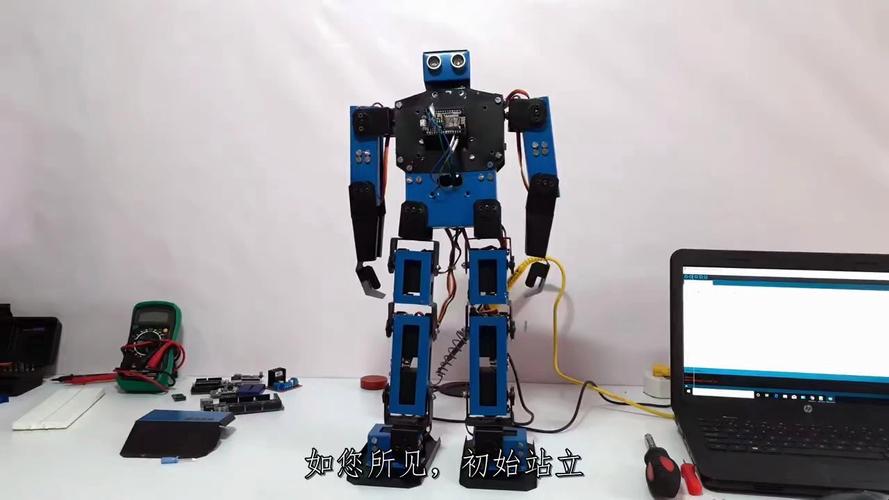

假若想要凭借自身动手制作机器人, 或是机械臂, 又或者是智能小车, 那么最为关键核心的一步便是成功搞定舵机控制板。好多朋友在网络上面寻觅了一番教程, 这儿拿来一点, 那儿凑来一点, 结果致使电路被烧毁, 程序也无法正常运行起来, 就这么白白地浪费了时间以及金钱。对于这篇文章而言, 我们借助一套完整的视频教程, 引领你从毫无基础开始, 切实掌握舵机控制板的全制作历程。
常见事例呈现: 小张打算为自身的六足机器人制作一块多路舵机控制板, 遂购置了各类模块, 依据网上零零散散的教程去连接线路, 然而一通上电, 舵机便疯狂地抖动起来, 并且还烧坏了一个。问题究竟出在何处呢? 是因为没有进行系统的学习核心原理, 同时也不懂得电源设计以及信号隔离。
舵机类型直接决定你的控制电路设计。常见舵机分三种：
PWM模拟舵机, 它是最为基础的那种, 其信号线需要连接到PWM引脚才行, 它的电压一般处于4.8V至6V这个范围之内。
数字舵机, 也就是 TTL 串口舵机, 它要求具备串口通信协议, 并且其控制会显得更为精准, 在多路联动方面较为适用。
高压的那种无刷舵机, 其所能达到的电压是8.4V, 具备较大扭矩, 并且是需要独立的稳压电路的。
主控芯片推荐：
入门选手：（资源够用，教程多）
进阶选手：ESP32（带蓝牙/WiFi，可远程控制）
特定用于多路控制: 运用 PWM驱动的模块, 单个芯片能够对16路舵机实施控制。
很多新手烧板子伟创动力舵机，90%是因为电源没处理好。
舵机与主控所要的供电得隔开, 舵机开始启动的那一瞬间电流是极大的, （出现堵转这种情况时电流能够达到1A 2.5A, 有这样的参考数据: 3kg扭矩的舵机堵转时电流是1A, 23kg扭矩的舵机堵转时电流是2.5A）, 要是和主控一同使用电源就会索性把电压给拉低进而致使死机。
推荐电源方案：
5V/6V舵机：使用5V 3A以上的独立开关电源模块
7.4伏高压舵机, 运用2S锂电池直接供电, 再添加一个5伏降压模块用于主控。
处理信号线时, 对于长线传输, 要加上100Ω电阻用以限制电流, 以此防止信号出现反射现象。
以STM32控制PWM舵机为例，核心代码只需几行：
// 设置PWM频率为50Hz（周期20ms）
(TIM2, 1999);
// 舵机0°对应脉宽0.5ms，180°对应2.5ms
(TIM2, 50); // 0度
(TIM2, 250); // 180度
需留意, 各个不同的舵机, 其具有的中位脉宽是不一样的, 在此建议, 要先去调试得出角度与脉宽两者对应的表。
1. 舵机电流大, 地线倘若太细会致使电压跌落从而引发舵机抖动, 所以地线得粗, 建议运用1mm²以上的导线。
2. 电容是不能省略的: 各个舵机电源脚跟前, 都要并联上一个100μF的电解电容以及一个0.1μF的瓷片电容, 以此来滤除掉高频干扰。
3. 信号线, 不要与电源线捆绑在一起, 一旦信号遭受干扰, 那么舵机就会出现胡乱转动的情况。
4. 起初对单路展开测试, 随后进行多路的扩展: 将一路舵机调试至通畅状态后, 再促使其和其他路形成并联, 以此便利对存在的问题实现定位。
5. 要是对强电设备实行控制, 那一定要运用光耦隔离, 来保护主控板, 可以使用隔离芯片。
制作舵机控制板, 实际上就是三件事, 选对舵机, 分好电源, 写对程序。其中电源设计是决定成败的关键所在, 90%的故障都出在这儿。
1. 立刻按照视频清单，从01号视频开始，不要跳着看。
2. 制作之前, 需先备好万用表与示波器这种设备（或者逻辑分析仪）, 在进行故障排查的时侯, 于此情形现下此样操作方式能够节省一半的时间呢。
3. , 去制作一个属于单路的或者是4路的控制板, 以此来进行练手操作 , 在取得成功以后, 接着去制作16路以上的那种复杂的板子。
4. 碰到问题时, 去翻看视频07《故障排查》, 里面存在针对大部分常见问题的。
打今儿起, 依照这组视频教程逐个步骤推进, 你绝对能够于一个周末之内制作出山一个稳固可靠的多路舵机控制板。着手行动吧, 不存在什么比亲手将其制作出来的机器人跑动起来的那一瞬间更具成就感的了。
