舵机怎么连接线, 是不少电子制作爱好者在实际亲手操作时候最先遇到的问题。舵机作为机器人、航模、智能小车等项目中最常用的执行元件, 在各类小型机电装置里扮演了十分重要的角色呢。
其接线方式本身并不复杂, 但接错线很容易导致对应的设备无法工作。甚至可能, 造成内部元件损坏。本文通过清晰的图解方式, 详细说明舵机三根导线的标准接法。帮助你一次性掌握正确的接线方法。
常见案例分析
课余把舵机这买好了小王控热机器人年的中是一名对情学爱这成障分课主发辆避机时己有近的自制阻完一中车小智能, 准备刚刚包有、红拆导现每橙跟那根原三根线的接棕色对一, 却在没分对应哪该这头的端口?
他因担心接线不准则会损毁控制电路板, 在接连尝试几款不同的连接方式却均没能令舵机顺利运转后, 经过翻阅对应品类的机器人制作相关资料方才明确: 仅遵照通用型规范的标准接线, 便将三根导线一一连接于各对应端口上, 此小难题就可简便处理。
舵机三线定义
标准舵机采用三针插头设计，三根导线的颜色和功能如下：
棕色线：接地线（GND）伟创动力，连接电路板的GND端口
红色线：电源线（VCC），连接电路板的5V电源端口
橙色线：信号线（PWM），连接电路板的信号控制端口
请注意, 不同品牌舵机的标色可能存在微末差别, 采买或动用的时候要留神辨识。若碰到的配色不合所用规范请求, 可使用万用表实施测算来核实相关线路本性。
常见舵机的地线线身会更粗不少, 信号线和电源线就相对更为纤细些, 它俩能够依靠测量电阻的方式做到辨别区分, 简单准确还很实用。

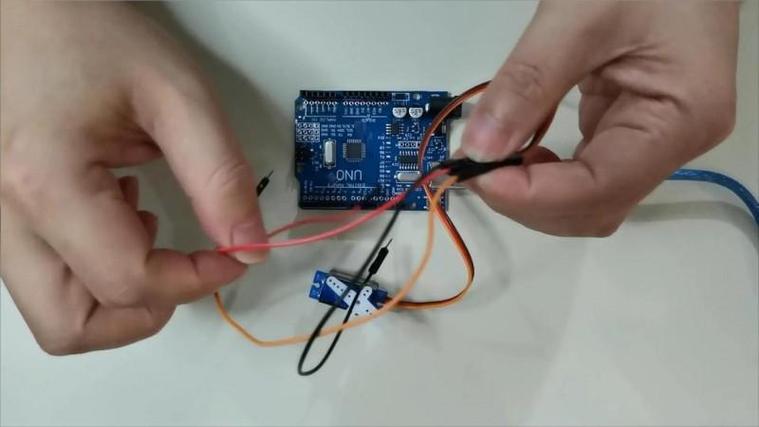

接线步骤图解
第一步：准备接线工具
舵机一根
主控板一块
杜邦线若干（公对母、母对母）
电源适配器一个
第二步：识别接口
在设备的主控板上仔细查找整个板面, 便能找到专门用于连接舵机的所有接口, 这些接口通常会在周边区域清晰地标有GND、VCC、SIG这三个英文字母符号, 方便不同使用者进行快速识别检查。
该位置中标注的GND指代地线接口, 此设定的VCC隶属于电源接口, 用于特定功能的SIG便是专门负责履行传输与把控指令这一职责的信号接口, 分别担负着互不重叠的各类不同作用, 完成各自完成的相关工作任务。
第三步：连接地线
把舵机的棕色之导线连带接头接到主控板自带的、预留好的、专为电路连通各个接地端而设、准确无误、若出错就会影响全部供电电流通路连续性的那个GND接口上面。
第四步：连接电源线
将舵机的红色线接驳到主控板类VCC处之接口。留心电流大小及电压高低般为5V取值, 切勿超至其舵机规定之额定电压范畴内的数值。
第五步：连接信号线
按照接线请求, 将舵机挂有绝缘标识的橙黄信号连接线, 妥帖地接到主控板对应的SIG信号接口上。在这套操控电路里, 这条专门的信号线, 主要功用是向舵机传递精准度的PWM操控信号, 而信号的参数会直接裁决战机的滚动角度。
第六步：通电测试
完成接线后通电, 需测试舵机是否正常工作；正常情况下, 舵机会依照所设的程序指令转动到指定角度。
问题一：舵机转动角度不对
原因：信号线接错或PWM参数设置不正确。
处理: 检查信号线路是否稳固正确地插接至SIG接口部位, 调试PWM信号的发送频率与高低电平时长规格数据。
问题二：舵机抖动异常
原因：电源供电不足或接地不良。
解决：检查电源电压是否稳定伟创动力舵机，确保地线连接牢固。
原因：接线顺序错误或电源线接反。
解决：按照标准接线方法重新检查三根线的连接顺序。
核心观点
舵机三线接法的核心关键: 棕线对应接地端、红线连接电源正极、橙线负责传输信号。牢记这个简单口诀, 就能又快又准地完成舵机与对应部件的接线操作。
接线之前后得分外留神电压的适配情况, 不准随意动用突破舵机额定上限的过异电压, 要么易于做成舵机内置电路的毁损, 波及后续行使。
行动建议
如果你正准备连接舵机, 建议按照本文的图解步骤进行操作: 逐一准备好需用的工具和配套的材料, 接着仔细分别出每根导线的颜色和每个接口的对应关系, 按行规的标准接法挨个完成逐个连接。
接通电源后若舵机运转正常说明接线已经成功遇到任何问题请参考本文的常见问题与部分逐项检查排查。
舵机的正确接线方法的掌握是你开展制作机器人类搭建航模类以及各类趣味电子项目过程中掌握的基础技能, 这项技能的熟练掌握能为后续项目的顺利推进打下良好的基础。
只有规范要求的线路对接好, 才能让舵机在项目里发挥应有的驱动、转向这类的作用，本文希望能为你提供实用的指引, 帮助你顺利完成舵机连接这一项工作。
