单片机舵机的接线工作, 在本质上其实就是所谓的三线对应关系这一回事。具体来说, 就是要把信号线去接到IO口上面, 把电源线接在五伏特那里, 还需要让各个设备的地线做到共地的状态。
这篇文章将从线的颜色识别、具体的接线步骤以及常见接错的情况排查这三个维度出发, 给出一份可以直接拿去执行的接线标准内容, 目的就是要帮你一次性就把线接对。
三线线色对应关系

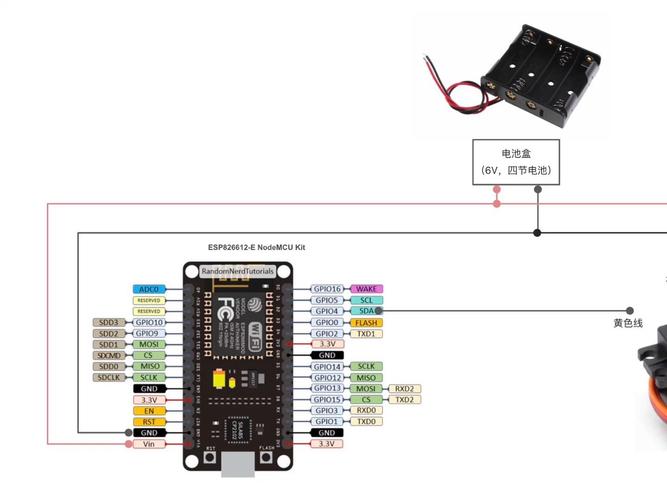

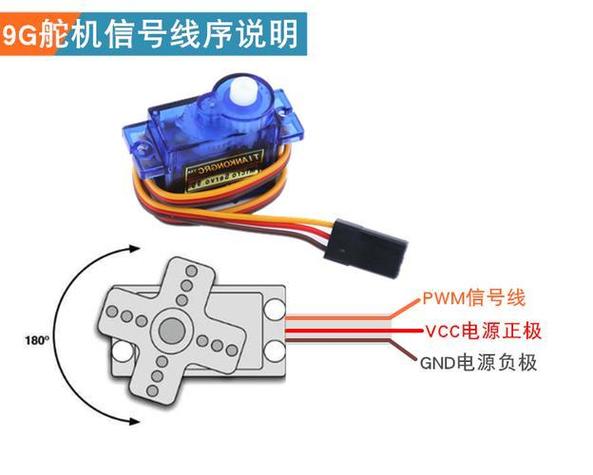

一般来说, 舵机的尾部引线通常会有三根。其中, 橙色或者黄色的那根线是信号线。红色的那根线是电源的正极, 供电电压为5V。而棕色或者是蓝色的那根线则是地线, 也就是常说的GND端。
所对应的连接方法是。
将信号线橙色或者是黄色的电线,连接到单片机设备上任意一个支持脉冲宽度调制功能或者作为数字输入输出使用的引脚上面去吧。
电源的正极, 其颜色为红色, 连接到独立的5伏特电源的输出端上。
先把地线, 具体就是棕色或者是蓝色的那根线, 连接到单片机的GND位置这个地方保证是共地的。
![]()
核心原则是信号线与地线不能反过来接, 如果把两根线接反了, 可能会导致IO口被烧毁。
接线操作步骤
1. 关于进行断电操作这件事, 我们要先去做的一个动作是把单片机的电源给断开掉, 然后才是第二步, 也就是在后面再去处理舵机尾线的相关焊接工作, 或者是去把那些插接的地方也给弄好。
2. 进行线序确认, 具体的做法是用万用表电阻档一根一根地去测量线路。在测量过程中, 信号线对地的电阻值大概在几千欧姆左右, 而电源正极对地的阻值几乎是无穷大, 根据这些表现来确定红线和黑线的具体功能。
3. 进行焊接操作, 具体做法是将信号线焊接到IO焊盘上, 把红线焊接至5V焊盘, 再将棕线焊接到GND焊盘, 要注意单点焊接的时间不要超过3秒钟, 以免把焊盘烫坏。
4. 将单片机的接地端与舵机的接地端使用短导线进行直接连接, 以此来实现公共接地的目的, 从而消除两者之间的电位差。
5. 在上电之前进行检查: 用眼睛目测确认没有出现短路的情况, 也没有出现虚焊的现象, 而且信号线不得碰到五伏的线路。
常见接错与排查
在案例一当中, 电源线被错误地接到了单片机板载的那个3.3V的位置上面。出现这种现象之后, 表现为舵机发生抖动, 同时单片机也在反复地进行复位操作。
![]()
造成这一情况的原因在于, 大多数舵机的额定电压标准是5V的, 使用3.3V进行驱动明显不足。针对这一问题的处理方法如下, 需要将电源线改为连接独立的5V电源, 而信号线则继续保留连接在单片机的IO口上。
在第二个案例中, 存在信号线与地线接反的情况。此时观察到的现象是IO口持续处于高电平状态, 严重时甚至会出现烧损, 同时舵机完全没有任何响应表现。针对这一情况, 具体的处理方法是先将设备断开电源, 随后将这两根导线的位置互换并重新进行焊接作业。
注意事项与行动建议
关于供电分离的问题, 需要特别注意, 因为舵机在动作时峰值电流能达到2安培之多, 千万要避免直接从单片机的板载5伏特电源进行取电操作, 相反, 去采用一个独立的5伏特电源来进行供电工作, 但是在连接线缆时, 让其仅与单片机的接地端子共用地线。
关于线径的选择, 你需要确保信号线的截面积大于或等于零点五平方毫米, 同时电源线的截面积要大于或等于一点零平方毫米, 这样做的目的是减少压降。
为了防止接反, 在电源的正极和负极之间串联一个额定电流为5A的保险丝, 或者采用热敏电阻即PTC自恢复电阻。
现在要再次强调核心结论, 那就是给单片机里的舵机接线时, 你只要记住橙色那根线接IO接口, 红色那根线接5伏电源的正极, 棕色那根线接地, 并且注意共地这一关键条件就足够了。实际上在绝大多数情况下, 接线出现故障的原因都是因为线序搞反了, 或者是因为供电不足。
所以建议大家, 在每次进行接线操作之前, 都要拿出万用表来逐根确认每一根线的功能是什么。并且在接线完成后, 要先用手去手动拨动一下舵机, 来检查它的顺滑程度, 然后再接着上进行通电测试。
