舵机在船舶转向、无人机云台、工业控制以及设备里面, 属于那个核心的执行部分。如果它一旦出了故障, 情况轻的话就是精度变差, 情况重的话就会导致整个系统停止运行。
本文关注的是那三类发生概率最高的故障现象, 也就是不转动、卡住和传出奇怪的声音, 并且提供一个从如何判断到怎样修复的全过程方法, 帮助你用极少的时间让舵机恢复到可以正常工作的状态。
三类常见故障及快速判断
1. 舵机不转（无响应）

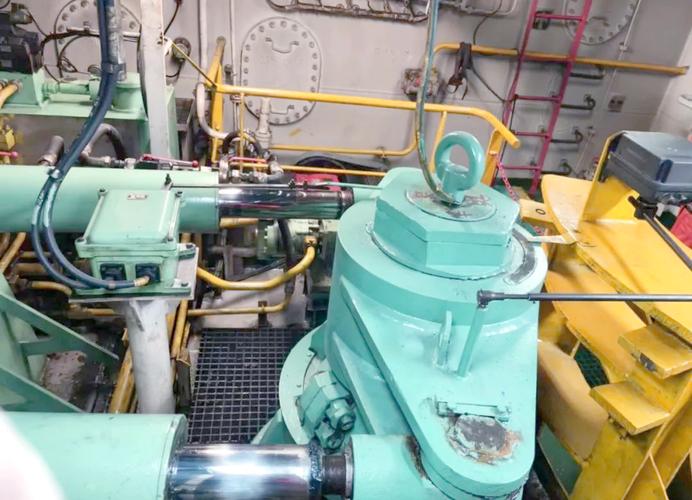

典型案例是这样的, 有一艘小型的货船, 在港口进行调试工作的时候, 发现了转向舵机的问题, 具体来说, 就是当给转向舵机通电之后, 它完全没有动作的表现, 并且驾驶员在那儿反复地去操作手柄, 但是也没有收到任何反馈的情况。
判断顺序：
使用万用表来测量该端子的电压数据, 并且要确认所提供的电源电压数值处于正常规定的时间范围之内的这种状态, 因为常见的电气规格通常都是12伏特的直流电, 又或者是24伏特的直流电这样的情况。
确认对控制信号线，其具体的类型为PWM或者是总线, 是否已经连接得非常牢固、一点都没有断路的情况。
你可以用手去掰那个输出轴, 要是怎么拽都拽不动, 感觉像是被彻底锁住了一样, 这说明机器里面的机械设备有可能坏了, 或者有什么不该有的东西卡在了里面。
如果在上述各项测试中均显示正常, 那么有很大可能就是内部的驱动板或者是电机发生了烧毁的情况, 这种情况下需要对设备进行拆解操作进而进行更换处理。
2. 舵机卡顿（动作不顺畅）
典型案例是这样的: 某一特定的无人驾驶飞机其所有人的情况有所反映, 具体情况为云台舵机这一部件在大幅度转向的时候出现顿挫的现象, 随后镜头画面也随之产生了抖动。
判断顺序：
在设备运转的过程中, 如果听到了伴有规律性的“咔哒”声, 这多数是因为齿轮之间的间隙变得过大了, 或者是齿轮的齿面出现了崩缺的情况。
看外观: 输出轴有没出现明显晃动的情况, 壳体有没有裂纹。
摸摸看温度, 当机器运转起来之后, 如果发现外壳的某些局部变得过热非常严重, 这就会出现一个问题, 就是在提示齿轮润滑已经彻底失效或者是轴承存在抱死的故障现象。
在进行测量负载工作的时候, 要确认外部的阻力是否已经超出了额定的扭矩范围, 因为如果出现超载的情况的话, 就会导致减速器内部的齿发生损坏。
3. 舵机异响（非正常噪音）
这个案例是一个比较典型的情况, 具体来说, 是有一台工业机械臂, 在某次工作中, 当连续工作了大约两百小时之后, 设备出现了尖锐的啸叫声音, 可是只要停机了之后, 这种声音就会消失不见了。
判断顺序：
进行空载并且通电操作: 如果此时听到异响的声响已经消失不见, 那么说明问题所在的地方是负载端的部分, 这个位置可能发生的情况包括连杆出现了变形, 或者发生了碰撞事件。
空载时依然有异常的响声, 这种情况多数是因为电机的转子和定铁芯之间出现了偏心的碰擦, 或者是轴承磨损了从而产生了金属摩擦的声音。
你需要检查齿轮油是否已经发生了乳化以及变质的情况, 具体来说就是要查看是否存在水分侵入的现象, 因为一旦油液变质, 就会加速磨损并放大噪音。
通用维修操作要点
1. 在实施维修操作之前就把电能切断, 另外还得给舵机配上机械锁止装置。这样做的目的就是把误触发的危险排除在外, 从而确保不会造成身体伤害。
2. 拆解工作的时候, 需要按照特定的步骤来进行。第一步是把外壳上面负责固定的螺丝给拆掉, 第二步是把减速齿轮组从里面取出来, 第三步是仔细检查电机里面的定子和转子是否存在问题, 一步是对驱动板进行检查。
3. 如果要更换规格完全一样的齿轮, 那么涂抹那种规定好的型号润滑脂, 平时常见的就是锂基脂, 用量的标准是在齿面上薄薄地涂上一层就可以了, 如果涂得太多, 就会导致阻力变大。
4. 轴承和轴, 要是说输出轴的跳动数值超过了0.1mm, 那直接换上新的轴承, 绝不能只把间隙调一调就完事, 否则的话, 在没多久的时间里, 机器内部又会出现杂音。
5. 在电气修复这一事项上, 如果驱动板出现了烧毁的状况, 那么就需要采取一个最为优先的动作, 这个动作就是去更换同型号的那个模块。然而, 要是说仅仅是元件发生了损坏的情况, 那么正确的做法是, 按照原理图的内容来操作, 去把对应的电容、MOS管或者是保险丝进行更换。
6. 在进行复位工作, 并且完成测试环节以后, 因为此时装配工作已经全部完成, 要先进行空载运行这个动作, 时长需要达到30秒, 目的是要观察温度升高情况, 还要检查噪音表现如何, 接下来再逐步地增加加载力度, 一直到额定扭矩这个标准为止, 最终确认没有任何异常情况之后, 才可以允许设备投入使用。
预防性维护建议
每运行五百个小时, 或者过了半年时间, 哪个条件先达到就以哪个为准, 都要检查齿轮油的状态, 并且进行补充。
一定要避免让额定扭矩一直连续地保持在工作状态上面, 如果是短时间里的超载工作, 这个时间里面的超载倍数也不可以超过一点五倍的数值存在。
如果是在沿海这些地方, 或者是那种湿度特别高的环境里头去用, 那么就需要加上那个密封的圈呀, 或者是弄一个防潮的小盒子来挡一挡湿气。
要建立台账, 把每次维修的时间记录清楚, 把更换部件的情况记录清楚, 把负载工况也要记下来, 这样做是便于追溯。
核心结论重申:我们要再次强调舵机故障维修的核心逻辑是先进行判断, 然后再动手操作。如果不转动, 就要去查电源和机械是否卡死如果感觉卡顿, 就要去查齿轮和润滑是否正常如果有异响, 就要去查轴承和负载如何。
掌握了这条主线, 绝大多数在现场遇到的问题都可以在半个小时之内定位并且修复。养成定期巡检与润滑的习惯, 可以将舵机的平均无故障时间延长一倍以上。
