舵机信号线进行分叉, 其本质目的就是要让一个控制器的输出接口去驱动多个舵机的运行状态。
关于这一问题的核心结论只有一个关键要点需要明确, 那就是在信号线的连接方式上采用并联的接法来实现, 具体来说就是把多个舵机的信号针脚全部并接连接到同一根公共的信号线上, 而对于这些舵机各自的电源针脚而言, 则需要各自使用独立的供电线路来进行连接。下面将按照实际的操作步骤依次进行详细的说明。
信号线分叉的正确接法
常见的舵机信号线是三芯的, 三芯的意思就是包含信号线、电源正和电源地这三种线。也有的是四芯的, 四芯的意思就是在上述基础上再多一根备用线。在分叉的时候, 只需要处理信号线就可以了, 具体的操作方法是这样的。
1. 把原信号线末端的护套剥开, 露出对应的内部芯线, 其长度大约为5毫米。

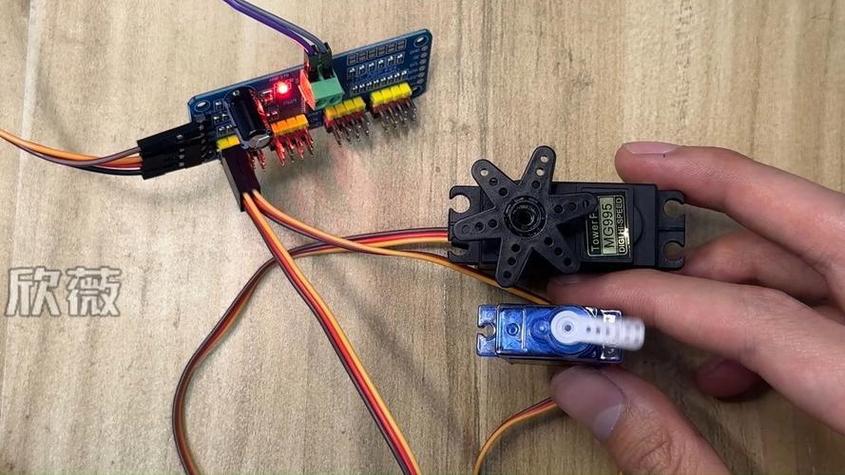

2. 使用相同规格的杜邦线或者焊接端子, 把多个舵机的信号引脚并联在一起并且并接好, 然后再把所有这些并联好的信号引脚共同连接到控制器的输出口上面。
3. 电源正极和电源地线为每一个舵机单独开辟一条线路, 需要从电源端直接引出连接, 不允许进行串联处理。
常见场景案例
比如双翼舵机的控制方式是这样的, 一个控制器通道能够同时驱动左右两边的两个舵机进行镜像动作。在当下的这种情况下, 这两个舵机的信号脚是可以被并排连接在一起的, 而控制器会输出相同的一路信号。
在实际的操作过程中, 大家可以将两根信号线绞合在一起拧紧之后套上热缩管, 然后再使用端子压接的方法连接到控制器的插座上面去就行, 是完全不需要用到额外的芯片的。
再如, 在N通道这种场景里, 假设有某一个特定的通道需要去驱动三个不同类型的舵机,这些舵机的例子可以包括主翼、副翼以及尾翼联动等情况伟创动力, 在这种情况下, 操作者同样需要将这三根对应的信号线进行并联处理, 随后将它们一起接入该指定的通道之中, 与此同时, 其电源各自独立, 都是从同一个供电模块引出来的。
遵守的注意事项
并联之后的总电流, 它不能超过控制器每一个通道所能提供的最高供电限值, 因为每一个单独的舵机在堵转的时候, 它的电流通常是在零点五安培到一点五安培之间变化的, 所以如果有三个这样的舵机进行并联操作, 那么就要留出四安培以上的余量以确保安全。
信号线的长度要尽量的保持一致, 如果存在差异的话, 不要超过10厘米的限度, 以此来避免因为响应延迟不一样而带来的麻烦。
并接点牢固, 要么采用压接方式, 要么采用焊接方式, 如果是虚接的话, 就会导致间歇性失控。
不同的功能通道是不可以的混并操作的, 每一个并接的组别都是对应唯一的控制指令的。
把信号线放到远离动力线和电调线的位置去, 让它们之间的间距保持在5厘米以上, 这样做是为了减少电磁干扰。
行动建议与结论强化
起来是一点, 那就是信号并联、电源要独立、接头得牢固、电流还得留有余量。在把接线工作全部完成后, 要先做到不通电并且进行目视检查, 接着要进行空载测试, 而且是在低档位下面进行, 目的是查看各个舵机的行程是否同步。
等到确认没有任何错误之后,再给上面加上负载。如果万一出现了一只舵机抖动或者不同步的情况伟创动力舵机, 那么就应该优先去检查和接点部分的接触是不是非常良好。
舵机的信号线进行分叉处理, 实际上并不是什么复杂的电路改造项目, 而是一种基础的并联接线操作方法。
如果在操作上能够严格坚持“信号线并联连接, 而电源线各自独立走线”这一核心原则, 并且同时在设计和实施过程中预留出足够的电流裕量作为安全缓冲, 那么就可以非常稳定地实现由一个控制器驱动多个舵机的工作状态。
在进行任何动手接线操作之前, 要确保系统已经处于完全断电的状态, 以避免触电事故；在完成所有的接线步骤以后, 还需要对每一条支路进行单独的、逐一的功能验证, 以确保整个系统既符合安全规范, 又能够保持正常运行状态。
