舵机控制电路板原理图解，大白话教你秒懂

嘿，朋友！你是否也曾碰到过这般状况呢：满心怀着欢喜去购置了一个舵机，想着要去制作一个超炫酷的机器人，或者搞一些自动化的小型发明，然而当把包装拆开瞅一瞅，除开舵机自身之外，就仅仅是三根颜色花里胡哨的线而已。手里拿着电路板，眼睛看着上面的元件，却全然不晓得它们究竟是怎样能够让舵机运转起来的。面对着网上那些密密麻麻布满的电路原理图，更是看得脑袋一片迷糊，感觉就好似在看一本像天书一样难懂的东西。别着急伟创动力，就在今天，咱们要把那些繁杂的理论给抛开，运用最为通俗易懂的大白话，将舵机控制电路板这块如同“硬骨头”一般的东西给攻克下来。

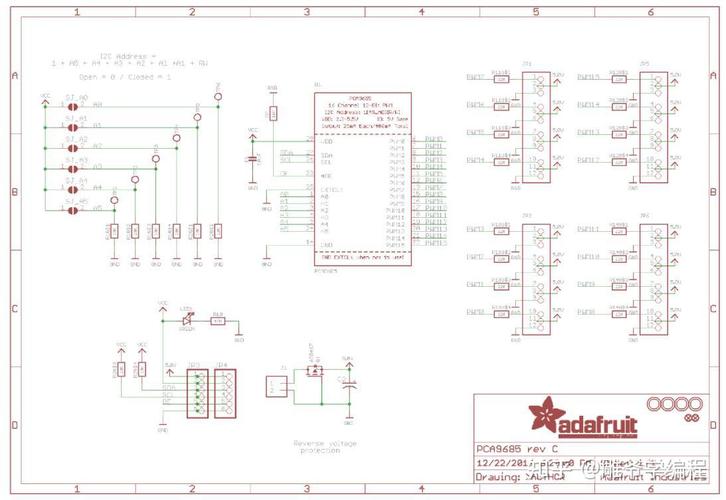

舵机控制电路原理图到底怎么看

不少人拿到原理图，头一个反应便是“这啥东西呀”，满眼都是电阻、电容、芯片符号且线乱乱连接着，完全辨不清方向。实际上，看原理图存在个窍门，你要先找出它的“大脑”以及“心脏”。平常来说，原理图中心位置那个最大的芯片，像某某单片机或者专门的舵机控制芯片，便是“大脑”。沿着它的引脚向外去看，那些跟电源、地线相连的元件就是“供血系统”。接着找到连接电机的那两条粗线，那便是“心脏”在运作。不是从一开始你就得弄明白每一个元件具备怎样的用途，要先是区分主次，将主要的功能模块给框定出来，像是电源的模块，控制的模块，驱动的模块，如此一来思路便清晰了。恰似要瞧一张人的照片，先去看脸部以及身材，细节方面往后再作考虑。

舵机里面电路板主要有哪些部分

将舵机的外壳予以打开，其内部的电路板，虽面积不大，然而各种部件一应俱全。其中最为核心的部分，无疑当属控制芯片，它堪称舵机的大脑，承担着接收你所发出的PWM信号（此信号乃是告知舵机“转动至何种角度”的指令）的职责，随后展开分析与处理工作。紧挨着控制芯片的，一般是诸多电阻与电容，它们仿若大脑的“营养师”以及“清洁工”，负责维持电压的稳定、过滤掉杂波，以保障芯片拥有良好的工作环境。继续往下面瞧，你能够发觉有几个看上去较为壮实的元件，像是三极管又或者是MOS管，再增添上一个体积很大的驱动芯片，这一部分便是所谓的“肌肉”了，专业的说法称作驱动电路。控制芯片发送出来的微弱信号，根本没办法推动电机，一定要依靠这个“肌肉”部分将信号进行放大，进而产生足够大的电流，才能够让电机拥有力气转动起来。

舵机驱动芯片怎么选才能不烧板

要选驱动芯片这桩事情，好多人极易掉进陷阱，选小了没法带动，选大了就是浪费钱财，更糟糕的是时不时就把芯片烧坏。我给你个口诀哟：一看电压，二看电流，三看接口。➡️ 第一步，看电压：你的用以控制舵面转动等与舵机相关动作行为的舵机是几伏处于工作运转状态的？是 5V 呢还是 12V ？所选的驱动芯片承受电压的能力值一定得要大于舵机的处于工作运转状态时的电压，最好预留出 20%的超出所需的富裕量，如此在电压出现波动变化时才不会致使芯片被击穿。➡️ 第二步，看电流：这点是最为关键重要的！莫只瞧舵机所注明的“几公斤扭矩”，而要看其“堵转电流”（亦即为卡住不转动时的那一最大电流）。驱动芯片的最大输出电流得大于此堵转电流，不然一旦出现堵转情形，芯片即刻冒烟。➡️ 第三步，查看接口：你所使用的控制芯片（诸如或者STM32）究竟是5V逻辑还是3.3V逻辑呢？驱动芯片的控制引脚是否能够与之兼容呢？要是不兼容的话，其间还需要增添电平转换，徒然增添麻烦。牢记这三点，你在选型方面便稳妥了大半。

舵机驱动芯片接线图里那些线都连哪

把驱动芯片的接线图拿到手，面对着那一排排引脚，不用担心，咱们把它划分成若几组来观察舵机厂家伟创动力，这样就会简便许多。第一组乃是那所谓的“电源线”，一般情况下标有VCC以及GND。VCC要连接到你的电源正极之处，GND则连接至电源负极。需要留意的是，存在一些驱动芯片是需要两组电源才行的，其一为给芯片本身逻辑部分进行供电（好像是5V），其二是给电机驱动部分供电（类似12V），这两组电的“地”在末尾是要连接到一块儿的。，第二组是被称作 “控制线” 的部分，它一般会标着IN1、IN2呀或者PWM这类标识。这几根线，是直接连接到你所使用的主控芯片也就是单片机的IO口之上的，其作用是用来接收关于转向以及速度方面的指令。然后，第三组是被叫做 “输出线” 的部分，它通常会标着OUT1、OUT2或者M+、M这些记号。这两根线，是直接焊接到舵机马达的两个电极之上的，而且是不分正负极的，这是因为驱动芯片是通过改变这两根线的电压方向来实现对电机正反转的控制的。只要把这三大块对应好，接线就成功了一大半。

如何自己动手看懂一块舵机控制板

拥有实践才能获取真知，拿着一块现成的舵机控制板，对照着原理图去查看，这乃是学习最为迅速的办法。要找 “大家伙”：拿到板子之后，先寻觅最大的芯片，前往网上查询它的型号，弄明白它究竟是不是主控。接着再找寻最大的电容以及模样好似方形小房子的驱动芯片，这些可都是标志性建筑。要顺着 “路” 走：从舵机的三根外接线（红、黑、白 / 黄）着手。与红线相互连接着必然的是电源正极，沿着铜箔的走向而前行，去瞅瞅它都经过了哪些电容进行滤波，最终又连接到了什么地方。黑线乃是地线，它身为整个电路的公共参考点。信号线（白 /黄）则必定连接到了主控芯片的某一个引脚上。3. 查看“关键点”：寻找到主控芯片连接至驱动芯片的那些细细的线，以及驱动芯片连接至电机的那两根较粗的线。将这几条于关键链路之上的部件全搞清楚是发挥何种功用的（诸如起到电流限制作用的电阻、具备滤波功能的电容），待到如此这般之后，这块板子的原理你差不多也就把握得很不错的了。

好了，谈了挺多了，从怎样看图纸，到怎样挑选芯片，再到怎样识别板子，相信你对于舵机控制电路已然有了一种入门的感受。下次再拿起那块小小的电路板，它于你眼中就不再是密密麻麻如同迷宫一般的存在，而是一个有着“大脑”、有着“肌肉”的微小生命了。要是你想要亲自动手去做一个项目，是不是想要立刻去某宝搜索一下“舵机驱动板”或者“舵机控制开发板”，瞧瞧它们的原理图去练练手呢？你在玩舵机的进程当中，有没有碰到过什么烧板子或者转不动的奇特经历呀？过来评论区交流交流呗舵机品牌伟创动力，觉得那文章有作用的情形下，可别忘了去点个赞，分享给跟自己一块儿玩硬件的友人！
