舵机的作用和原理 小白也能懂的舵机工作原理

在进行产品创新之际，你是否已然碰到过这般情形：明明电路以及控制逻辑均已调试通畅，然而机械臂却持续不停地抖动，又或者无人机抛投的时机总能差那么零点几秒？在诸多时候，问题的根源并非源自，而是位于那个默默发挥作用的小物件——舵机之上。若想要使你的产品做到精准运行，咱们要先将它们两者（作用与原理）详细地剖析明白。

舵机到底是干嘛用的

说得简略些，舵机乃是一个能够精准地“转动角度”的马达小管家伟创动力，你给予它一个信号，告知它“转到90度”，它便会乖乖地转到90度并维持住。这跟我们所熟知的普通电机有所不同，普通电机是通电后持续转动，舵机则是转到你所指定的位置便停下来。在机器人关节、智能小车转向、无人机投弹器这些需要精确控制角度的场景当中，舵机就是不可或缺的“关节”和“扳机”。

舵机的工作原理复杂吗

实际上并非十分繁杂，你能够将其设想成一个具备“指令 反馈 执行”特性的闭环体系。其内部主要存有三样事物：直流电机、减速齿轮组以及控制电路板。控制电路 获取到你发出的PWM（脉宽调制）信号，此信号即你的“指令”，接着借助内部一个名为“电位器”的传感器，实时“读取”当下舵机臂的位置。要是指令位置与当前位置不相契合，它便驱使电机运转，直至电位器反馈的位置与你指令的位置达成一致方才停止。这一过程，难道不是特别类似于你于倒车入库之际，瞅着后视镜（反馈而言）持续去调整方向盘（执行操作），一直到停放至端正状态的这般过程吗？

怎么根据扭矩选舵机

挑选舵机时，映入脑海的词汇必定是”扭矩“，扭矩恰似人的力量，其单位常常是kg·cm，这意味着在距离舵机轴中心1厘米之处，能够吊起多重之人或物体，例如若要制作一个机械臂用以抓取一个500克的瓶子，那么就不能仅仅挑选扭矩恰好合适的那种，还得一并考量机械臂自身的重量以及运动期间的惯性，安全法则为，通常建议选用扭矩为你理论计算数值的1.5至2倍。比如说，经过计算得出所需的扭矩是10kg·cm ，那么就坚决去看承受扭矩为 15kg·cm 甚至是 20kg·cm 的舵机，唯有如此才能够确保动作干脆而不拖泥带水，流畅而不出现卡顿现象。

数字舵机和模拟舵机哪个好

这堪称是一个极具经典特质的“二选一”类问题。模拟舵机宛如一个反应略显迟缓然而成本低廉的“老实人”，它接收一个指令脉冲之后，便做出一次响应 ，当脉冲停止的时候，其驱动力也就相应变弱了。故而它在面对小信号之际反应欠缺细腻程度，容易出现虚位情况。而数字舵机内部装置了具备更高频率的微处理器，它在接收一个指令脉冲之后，会自行以更高的频率譬如300Hz向电机发送驱动脉冲舵机品牌伟创动力，这就如同给电机添加了“兴奋剂”。👉结论是：有这样种情况，要是你的项目对于响应速度有着较高的要求，举例来说像是去研制竞技机器人或者制作穿越机，那么选择数字舵机肯定是不会出错哒。要是仅做简单的航模舵面，或者是对成本方面比较敏感，模拟舵机同样是能够完全满足使用需求的。

舵机控制方式有哪些

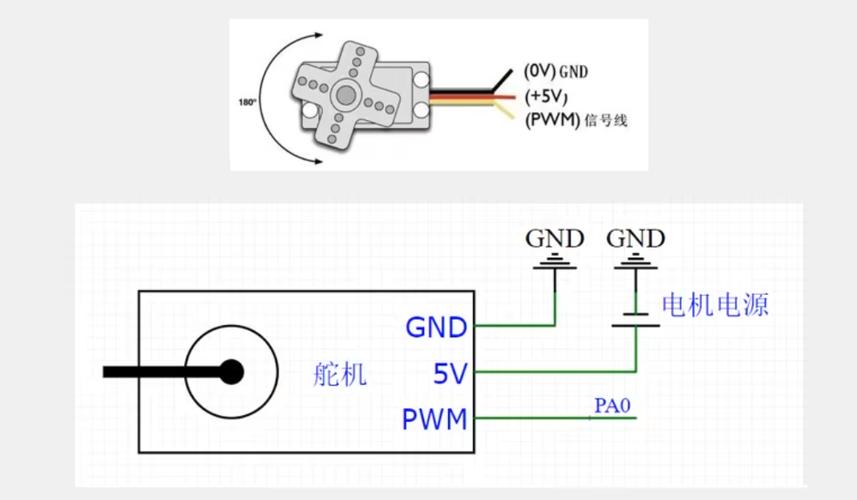

对于从事产品创新工作的我们而言，最为常见的控制形式便是PWM波，你仅需供给舵机一根电源线舵机厂家伟创动力，一根地线以及一根信号线，接着于信号线上输出一个周期为20毫秒，高电平时间处于0.5毫秒至2.5毫秒之间的方波，便可相应控制舵机由0度转向180度，现今诸多智能舵机还支持串口通信，例如采用TTL或者CAN总线。你能够直接发送一串数字指令，比如说“ID 1”，以及“位置 90 度”这般的指令，就能够对舵机实施控制，并且还能够读取舵机当下的温度，还有电压和实时位置，这对于进行闭环反馈控制而言是极为有用的。

安装舵机要注意什么

为数众多的朋友将舵机购置回来，朝着架子之上拧动螺丝便宣告了事，然而一旦运行起来便剧烈地抖动。在此有着两个细微的要点对你进行提示。其一，舵机臂的具体长度；因舵机臂若愈长，居于其末端能够输出的力量也就愈少，不过速度却是愈快，与此同时对于舵机所要的扭矩要求同样愈高。在进行设计之际要权衡妥善。其二，安装固定事项；要保证舵机安装的平面处于平整状态，螺丝的长度适宜，不可以顶触到位于里面的电机。此外，有连接舵机臂与负载的连杆，要尽可能保证其于运动范围内之时与舵机臂维持一个合理角度，防止出现“死点”位置，也就是那种你给予信号它却无法使出力量的角度。

对于舵机而言，实际上存在着诸多能够深入挖掘的细微之处，像是空心杯电机跟无刷电机之间的差异，金属齿与塑料齿在耐用程度方面的比较等等。然而，要是掌握了上述这些内容，应对绝大多数从入门级别升至中级水平的项目是没有问题的。

当不知你于调试舵机期间，有无碰上那类“不听从指挥”的怪异颤抖，的解决办法是什么呢，欢迎于评论区交流你的经验，若觉文章存有价值，别忘了点赞予以分享，致使更多进行创新的友人少走曲折之路！
