三线舵机接线方法 正负极与信号线颜色区分

搞产品创新时，手里握着舵机，然而却不清楚该如何接线，这种情况是不是会令人感觉比较头疼呢？先别着急，实际上这是几乎每个把玩舵机的新手都必然会碰到的问题。看着那三根有着各不相同颜色的线，的确是很容易致使让人陷入困惑迷糊的状态。其实呀，只要弄清楚了其背后所蕴含的原理，那么接线这件事情就如同给手机进行充电那般简易轻松。今天咱们就详细地、细致地剖析交流一番，确保让你在看完之后就能完全 。

舵机三根线分别是什么颜色

将舵机拿到手，最为直观呈现的便是那三根线。尽管不同品牌在颜色方面兴许会存有差异，然而绝大多数标准舵机都依照一种约定俗成的“行规”。最为常见的配色情况是这样的：那棕色（或者黑色）的线属于负极（也就是电源地线），红色的线为正极（连接电源），而橙色、黄色或者白色（通常是浅色方面的）的那根线，便是信号线啦。铭记这个“暗号”，乃是成功接线的首要步骤哟。你只要认准这三根线，基本上就没多大问题了。

舵机接线正负极怎么区分

辨别正负极，上面提及的颜色是第一道“护身符”，棕色或者黑色，差不多能够确凿无疑地判定为负极，也就是要连接到电源或者控制器的GND（地线）接口上，中间那根红线，毋庸置疑就是正极，需连接到供电端的正极（比如5V），倘若你拿到的舵机线颜色很怪异，或者不确定，该如何是好，最为稳妥的办法是查阅一下这款舵机的官方规格书（），那里面会有清晰的引脚定义，千万不要靠猜测，接反了有可能会烧坏舵机，那就因小失大了。

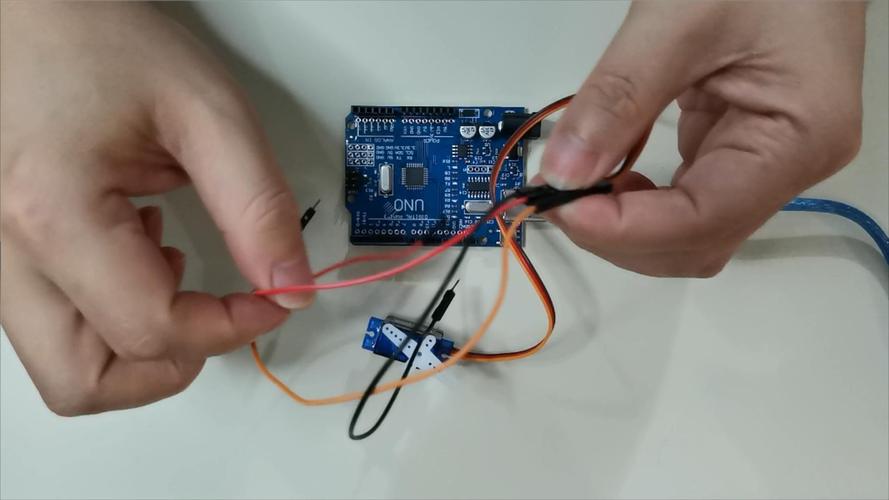

舵机信号线接在控制器的哪里

这可是最为关键核心的一步，电源线已经连接妥当，舵机已然具备了相应功率作用力，然而却仍不清楚究竟在怎样的时刻进行动作，就在此刻之际，那一根信号线便发挥出了其特定作用，这根线需要连接至你的主控板，诸如、STM32或者其他类型用以控制的设备的数字信号输出引脚上，这个引脚必定要支持输出PWM，这也就是脉宽调制信号，简单来说就是它能够发出一种别具一格的方波脉冲，以此告知舵机你转动至多少角度，通常情况下板子上标注有波浪号的引脚，抑或是标明有显而易见的具备PWM功能的引脚，便是用以连接信号线的具体位置。

给舵机供电需要多大电压

这里存在一个常见的坑，要留心，舵机的电源正极，千万不要直接从主控板的5V引脚取电，特别是当你所使用的舵机个头不算小，或者需要带动较重的负载时舵机品牌伟创动力，它瞬间所需的电流会很大，极有可能直接将主控板烧毁，正确的做法是单独准备一个外部电源，像电池盒或者开关电源，电压要相匹配，普通舵机一般是4.8V到6V。把外部电源的正极，接到舵机的红线，把外部电源的负极，接到舵机的棕线，与此同时，把外部电源的负极还接到主控板的GND上，让它们达到“共地”状态，如此信号才能够正常传输。

三线舵机怎么连接到接收机

要是你玩的是航模抑或是车模，那么舵机并非连接主控板，而是连接接收机。接收机之上通常存有一排标着数字或者通道名称（像是CH1、CH2）的插口呢。去观察一下接收机的插口，你会发觉它里面是三个金属针，其间距恰好与我们舵机线的插头相匹配，并且三个针的位置恰好对应了负极（）、正极（+）和信号（S）。你仅仅需要依据上面所讲的颜色对应关系，把舵机的插头直接插入接收机的任意一个通道即可。留意方向，插反了是插不进去的，千万别强行插入哦。

舵机接线为什么需要共地

刚提到过“共地”，此概念对新手而言或许有点抽象。为何要如此操作呢？你能够将信号线想象成两人之间传递消息的嘴。舵机与主控板借由电压高低来沟通舵机厂家伟创动力，然而这个“高”和“低”是相对而言的，都要有个共同的参考点。要是不把它们的负极（GND）连接在一起，仿若两人测量身高的起点不一样，一个从脚底量，一个从膝盖量，那么所讲出来的“身高180”就根本完全对不上号了。给它们设定一个共同的“零电位”参考点，这就是共地，在这种情况下，舵机才能够准确理解控制器发出的指令。

至此，已交流诸多内容伟创动力，从线之颜色起始，直至供电之注意要点，你此刻对于怎样去连接三根线的舵机，内心应该是有了一定把握了吧？于下次着手操作之前，不妨先行在脑海之中将这些步骤逐一梳理一番，如此能够助你规避许多细微的麻烦之处。
