舵机工作原理动画：3分钟拆解PWM信号，一看就懂

想必你也曾有这般的经历，满心欢喜地拿到了一个舵机，想着把它应用到自己的机器人或者小制作之上，然而对着那一堆的线以及参数，脑子里尽是问号，这玩意儿究竟是怎样转起来的，那个PWM信号到底又是个什么东西，为何我接上了线它却不动，或者出现乱抖的情况？

莫急，这般感觉我着实太懂了。实际上，舵机的工作原理远比你所设想的那般高深程度要低得多。将其弄明白，恰似观赏一部精彩纷呈的动画片，把内部的动作逐帧进行拆解呈现给你看，一切便都明晰不已了。今日，咱们来把这个以脑中进行呈现一部关于舵机工作原理的动画，以使你全然搞懂它，进而能够轻松上手操作。

舵机内部到底藏着什么秘密

试图将一个物品运用得恰到好处，总归得事先明晰其内部所容纳之物吧。舵机此物，看上去仅是一个附带三根导线的方形盒子伟创动力，然而其内部实际上却是一个具备完整结构的小型精妙之物。

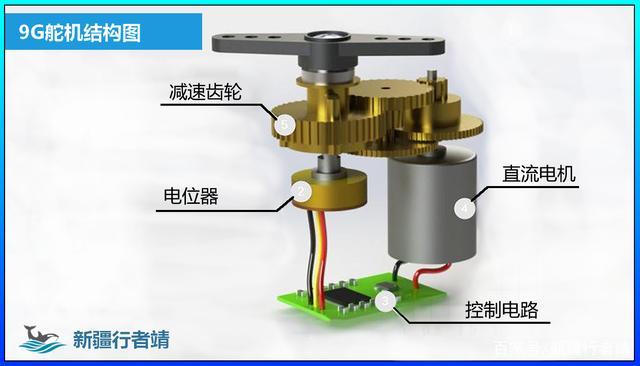

它主要住着三个核心成员，其一为直流电机，此乃它的“心脏”，肩负着产生动力之责，其二是一组齿轮减速比，不妨将其想象成是“力量放大器”，能把电机的高速旋转转变为你所需的强力且受控的摆动，其三是一个控制电路板，这决然是它的“大脑”，承担着思考与发号施令之任。这三者协同运作舵机品牌伟创动力，方才构成了一个完整的舵机系统。

所以，当你给予舵机一个指令之时，此指令会被“大脑”所接收，之后“大脑”会查看当下“手臂”（输出轴）所处的位置，接着指挥“心脏”该以怎样的速度、朝着哪个方向转动，随后经由“力量放大器”精准地抵达指明的位置。整个进程宛如一支训练有素的小队伍，各自履行职责。

控制信号为什么能让它停在任意角度

这极有可能是你最为关切的问题，我们时常听闻舵机是以PWM信号予以控制的，听起来颇具专业性，实际上它宛如一个格外简易的“暗号”。

你可将此信号视作一个带有周期性特征的“心跳”，我们所关注的乃是此心跳当中“高电平”延续的时长，也就是脉宽，对于多数舵机而言，这个脉宽于0.5ms至2.5ms间变动，其所对应的乃是舵机输出轴从0度至180度的转动范畴。

举个例子来讲，控制电路每隔20ms就会发送出一个“心跳”信号，倘若这个“心跳”信号的脉宽为1.5ms，那么舵机的“大脑”便会将其解读成：“目标位置设定为90度，请即刻前往！”。它会迅速对比当下所处的位置，要是两者存在差异，便会驱动电机进行转动，直至位置完全吻合。这个过程是不是如同动画片里那一幅幅连贯的画面呢？每一个脉宽对应着一帧画面舵机厂家伟创动力，接连起来就构成了流畅的动作。

为什么舵机需要减速齿轮组

或许，你留意到了，电机自身的转速着实极快，然而动力却颇为微小，根本无法带动重物。此时，减速齿轮组便要现身施展作用了。你能够将其视作杠杆原理的一种典范运用。

去设想一番，你若打算用迅速进行转动的筷子也就是高速电机，去对一缸极为浓稠的米粥即大负载实施搅动，必然是搅不动的，而且筷子还有可能折断了。然而要是你手中握持的是一根粗壮的船桨，这船桨是经过齿轮减速之后的输出部分，虽说划动的速度变慢了，可每一下都具备十足的力量。

位于舵机内部的行星齿轮组，或者是其他类型的减速机构，所承担的便是此项工作。它们借助大小齿轮相互啮合的方式，将电机的高速旋转运动，转变为输出轴的低速旋转运动，并且在这个转换过程中，扭矩会被以倍数的形式进行放大。如此这般，你的机器人手臂才能够稳稳当当地举起物品，或者方向舵才能够在风中有力地实现偏转动作。观看它的工作原理动画时，最让人感到过瘾的地方，便是去观察这组齿轮究竟是以怎样慢条斯理的状态把力量传递出去的。

舵机驱动芯片在里头扮演什么角色

我们方才所提到的“大脑”，既是控制电路，其核心实际上乃是枚舵机驱动芯片。此芯片虽说体积小，可本领却很大。它不但得领会你发送给它的PWM“暗号”，还得实时监测输出轴的位置。

它究竟是以怎样的方式知晓位置的呢？一般而言，这借由一个与输出轴相连的电位器达成（此电位器即一个可调节电阻）。这意味着，当输出轴进行转动时，电位器的电阻值会随之发生改变，进而向驱动芯片反馈一个与之相对应的电压。驱动芯片将这个电压与你的指令信号予以比对，如此一来，便能够明确“目标”与“现实”之间的差距了。

这个存在着的差距即为误差信号，驱动芯片会依照此误差，来判定给电机供应多少电量，以及往哪一个方向转动，一直到误差消除。所以，挑选正确的驱动芯片，就等同于给你的舵机换了个伶俐的大脑，反应更为快速，定位更加精准，动作又是更为顺滑。

怎么从接线图看懂它的连接逻辑

冲着舵机伸展出来的三根线，一般来讲分别是电源正极、电源负极以及信号线，颜色大致是红、棕（或者黑）、橙（或者黄）。别看其很简单，接线可是确保一切正常运行的第一步，这里面的逻辑要清楚。

内部的电机以及控制电路所需能量要由电源正负极来提供，这恰似给我们自身的“心脏”与“大脑”去供食。要是供电处于不足状态，那么舵机便会无力、产生抖动，甚而不开展工作，仿若人饿着肚皮劳作那般。而信号线承担着传输你所发出指令脉冲的职责。

所以，在看接线图之际，你暂且别将其视作复杂的电路图，而是把它想象成一个具备三个端口的能源与信息通道。要确保你所拥有的控制器（像是）的PWM输出口能够精准无误地连接到信号线上，并且一个具备足够强劲力量的电源能够稳定地连接到电源线上。这一步要是走正确了，后续的流程就会顺利起来。

怎么选择适合你项目的舵机

市面上舵机种类繁多各式各样，存在标准舵机，还有数字舵机，另外有金属齿轮舵机，究竟哪一个才是你所需要的呢？这实际上完全是由你的项目需求来决定的。不要被那些参数给吓唬到，只要抓住几个关键要点便是可行的。

最初瞧扭矩，这也就是看力气所处程度大小怎样，此情形决定了其能够带动负载的重量究竟有多少。紧接着看速度，这也就是查看从A点移动到B点所需达到的快速程度究竟是如何。随后看齿轮材质，塑料齿轮呈现出价格便宜且安静的特性，然而却容易出现扫齿状况；金属齿轮具备结实耐用优势，适宜做力气较大的工作。最终看控制精度，若有较高要求也就是这种情形下就选择带有反馈的数字舵机有啦。

比如说，要是你仅仅是去制作一个会摇头的小型摆件，那么几块钱的塑料齿轮标准舵机便是可以满足需求的。然而，要是你打算去做一个能够打架的机器人或者机械臂，那么就还是狠下心来选用金属齿轮的大扭矩数字舵机吧，不然一旦上场出现“损坏”，那该是多么令人扫兴呀。

交流了这般许多，不清楚你对于舵机这个被称作“小肌肉”的物件，是否有着更为贴近的感受？事实上它宛如一个既听从指令又具备能力的小助手，只要知晓了它所用的语言以及性子，便能够让它协助你达成诸多饶有趣味的念头。你于开展项目期间，可有在舵机的选型或者运用方面遭遇过什么问题？抑或是拥有某种独特的应用想要予以分享？欢迎于评论区域留言，咱们一同展开交流探讨，倘若觉得有所助益，可别忘了点个赞并分享给你的朋友们！
