舵机独立供电图解 新手一看就会 别再烧坏你的主控板

玩舵机时，最让人头疼的事儿，就是一旦接上舵机，主控板就会毫无缘由地停止工作。这实际上是电源功率不够的典型体现，原因在于舵机启动刹那的电流，远远超过主控板的供电能力。今天我们就来讲讲怎样借助独立供电，使舵机平稳运行，顺便也给你的主控板减轻一些负担。

为什么要给舵机独立供电

许多新手人员习惯径直将舵机连接至主控板的 5V 引脚处，短时间或许看不出什么异样，然一旦舵机稍有用力，又或者同时带动两三个舵机，主控板即刻便会“面色不佳”——要不重启、要不发热，严重的甚至会直接烧坏降压芯片，致使自身损坏。缘由颇为简单，主控板之上的电源模块原本仅承担为芯片以及传感器供电的职责，根本承受不了舵机这般的“用电量大户”。独立供电的关键逻辑在于：各自履行职责，主控板仅仅负责传输信号的给到，电源模块专门致力于伺候舵机，彼此互不干扰，既稳定又安全。

你也许会发问，不都是5V吗，分开供应能量会有啥不同呢，不同可厉害了。平常板子上的5V输出处，最多仅仅能够提供几百毫安的电流，然则一个标准舵机能做到堵转的时候电流会飙升到2安以上。要是三个舵机同时开展动作，瞬间时刻电流竟甚至能够达到5安 ，主控板压根承受不住。独立进行供电之后，舵机直接从而外部电源取用电力，主控板仅仅负责去发送PWM信号，两者借助共地来构建信号参考，相互之间不“争抢食物”，运行顺畅平稳。

独立供电需要哪些设备

实际操作时，设备准备实则相当简便。是电源，市面上存在专门用于舵机的稳压电源模块，像这类可调降压模块，能将12V或是更高电压的电源稳定降压至舵机所需的6V或7.4V。要是你使用的是标准5V舵机，亦可直接采用一个支持5V输出的稳压模块，关键在于输出电流充分，建议单个舵机配置1A以上，多个舵机按照2A一个来估算。

再者是用于接线的杜邦线以及接线端子，信号线径直连接至主控板的数字引脚，电源线经由独立模块予以供电，此处存在一个小窍门，电源模块的输出正负极与主控板的GND要“共地”，也就是将电源模块的负极和主控板的GND连接在一起，如此方可确保舵机的控制信号具备稳定的参考电位，舵机动作才不会出现乱抖、跳舵的状况。

如何一步步完成接线图解

进行接线时，看上去显得颇为复杂，然而实际上仅仅包含三个步骤。，将舵机那根红色的线，也就是正极伟创动力，连接至外部电源模块的输出正极之处，同时把那根黑色的线，即负极，一并连接到电源模块的负极部位以及主控板的GND，此操作便是所谓的“共地”操作，并且这也是众多人极易遗漏的一个步骤。那么，你能够在接线板之上，借助一根短跳线，把电源模块的负极与主控板的GND连通起来，如此一来信号便拥有了完整的回路。

是第二步，舵机那白色的线也就是信号线，要连接到主控板的PWR引脚，就比方说连接到的9号脚那里了。在这个连接过程中，是不需要额外添加电阻或者电容的，直接进行连接就可以了。然后是第三步，要给主控板单独供电，供电方式可以是通过USB线来供电，又或者是使用另一个5V电源供电，注意不要和舵机的电源共同使用。经过这样的操作，电源部分就完全分开了，不管主控板如何进行重启操作，舵机依旧能够正常动作，如此一来干扰的问题也就很好解决了。

独立供电有哪些明显好处

第一个好处便是系统稳定性得到大幅度提升，对从业已有机器人亦可含多个舵机项目的人而言，都十分清楚其所惧怕之物，那便是舵机一旦有所动作，传感器读数便会混乱跳动舵机厂家伟创动力，或者屏幕瞬间闪烁继而黑屏。凭借单独供电之后，主控板的电源始终能够维持纯净状态，不存在大电流冲击现象舵机品牌伟创动力，ADC采样、通信数据均不会遭受干扰，调试起来省心的程度远超往昔。

第二个好处在于，舵机自身的性能能够得以完全释放，众多高压舵机支持7.4V甚至12V供电，其输出扭矩比起5V之时，翻了一倍还要多。倘若依旧采用主控板的5V电源，则舵机根本无法发挥出自身实力。独立供电之后，你能够依据舵机型号挑选适宜的高压电源，比如说给高压空心杯舵机配备2S锂电池，扭矩增大了，响应速度也变得更快，制作出来的产品手感显著不同。

什么样的舵机适合独立供电

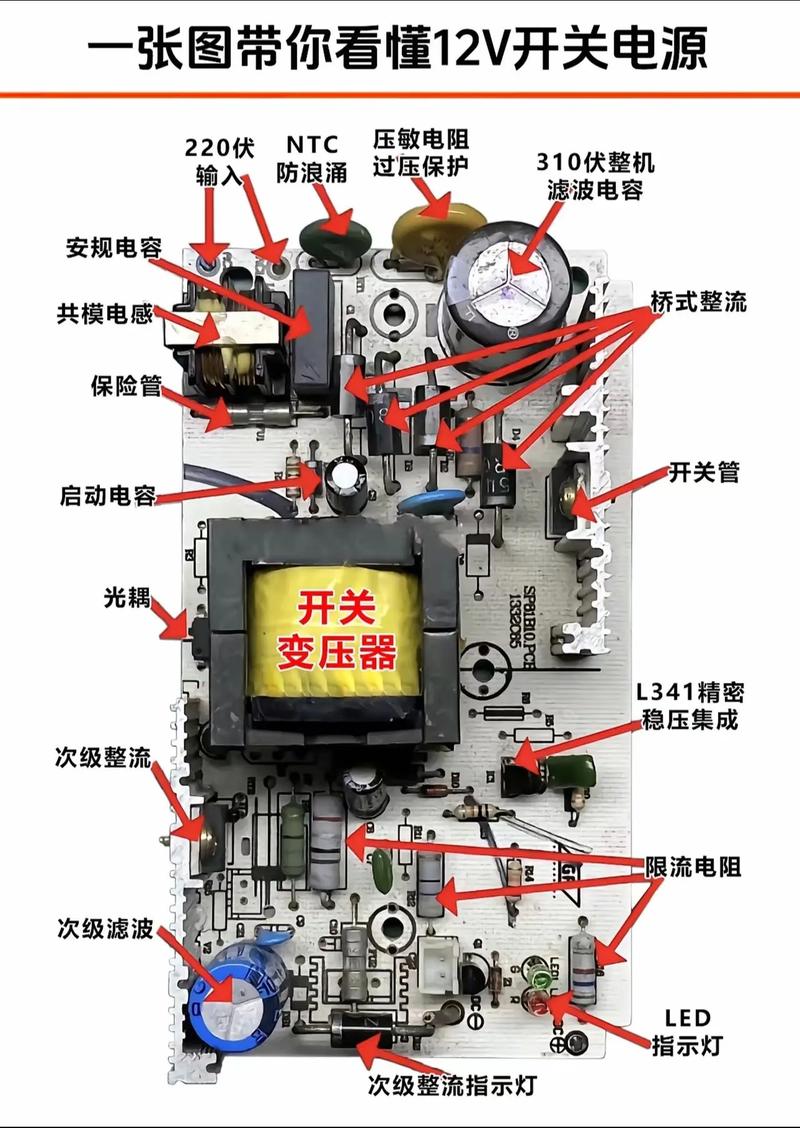

对于7.4V以上的高压舵机而言 ，或者是需要长时间 、高负载运行的场景 ，其实都建议独立供电。像你在做机械臂 ，或者是六足机器人 ，又或者用到大扭矩的无刷舵机 ，它们每一个都是 “电老虎” ，主控板那点电根本不够用。这类舵机一般标称工作电压在6V到12V ，甚至到24V ，要配专门的开关电源或者稳压模块才能发挥性能。

哪怕是符合5V标准的舵机，要是数量超出两个，那真心强烈建议进行独立供电。就如同好多朋友制作的小型四足机器人，使用了达到8个甚至更多数量的舵机，在启动的瞬间，电流能够飙升到几十安，要是不采取独立供电的措施，主控板瞬间就会被烧毁。在挑选电源模块的时候，要留意选择能够提供足够电流的，并且最好带有散热片，毕竟舵机出现堵转情况时发热程度不低，只有实现稳定供电才能够进行长久使用。

常见错误和注意事项

极为常见的错误便是“忘了共地”。许多人已然将舵机的红线、黑线妥善连接，信号线也完成了连接，然而却未把电源模块的负极与主控板相连接。其结果是，舵机要不就是不转动，要不就是转动得极为紊乱，还误以为是舵机出现了故障。实际而言，只要将这两者的GND进行接通，信号就会恢复正常，这个细微的环节能够解决90%的“失控”问题。

又有一个坑在于电源选型存在不合适的情况，举例来说，要是运用12V电源直接给5V舵机供电，瞬间就会烧坏，要是使用容量特别小的锂电池，一旦启动电压便会急剧下降，舵机就会直接掉线，建议采用可调降压模块，将电压调整到舵机标称的值，并且预留出电流余量，另外，千万不要忘记在电源模块输入端添加一个开关，在调试的时候能够先进行断电，防止接错线从而造成短路，养成良好的习惯，操作起来才会顺畅。

你那舵机项目，当下是采用独立供电方式，抑或是始终处于“憋屈”状态依附于主控板之上呢？欢迎于评论区之中分享你所具备的接线经验，又或是晒出你曾遭遇过的最为奇特怪异的供电方面问题情况，咱们一同来探究探讨怎样将其予以解决搞定。
