51单片机怎么连接舵机？看这几张图就懂了

你可曾碰到过这般状况：心里明明是想要制作个智能小车亦或是机械臂，然而当把买回来的舵机拿到手中之后，瞅着它的三根线以及51单片机上面那密密麻麻的引脚，却根本不清楚该从哪里着手去做？找不见一张清晰且容易理解的连接图片，感觉网络上给出的教程要么太过繁杂，要么关键的细节部分看不分明。别着急，就在今天咱们一同把这个“接线”方面的难题给彻彻底底地解决掉。

舵机电源怎么接

不少新手朋友极易犯下的差错，乃是将舵机电源径直连接到了51单片机的VCC引脚上。这绝对是个巨大的陷阱！你仔细思索一下，单片机主要是用以处理信号的，其上面的5V输出电流顶多也就几百毫安，然而一个标准舵机在启动的瞬间，电流轻易便能超过1安培。直接把舵机连接上去，情况轻的话单片机就会频繁重启，严重的话甚至会直接烧坏板子。正确的做法是为舵机准备一个独立的电源，像是采用两节18650锂电池串联，又或者使用一个能够输出5V/3A以上的稳压模块。把舵机那根红色的线，连接到这个独立电源的正极之处，再把黑色的线，接到独立电源的负极那里，与此同时，可千万不要忘记，要把这个独立电源的GND，和51单片机开发板上的GND连接成一体。这一步骤称作“共地”，乃是确保信号能够正常传输的关键所在，你不妨将它想象成，两个人要进行握手的动作，得先是站在同一个水平面上才行。

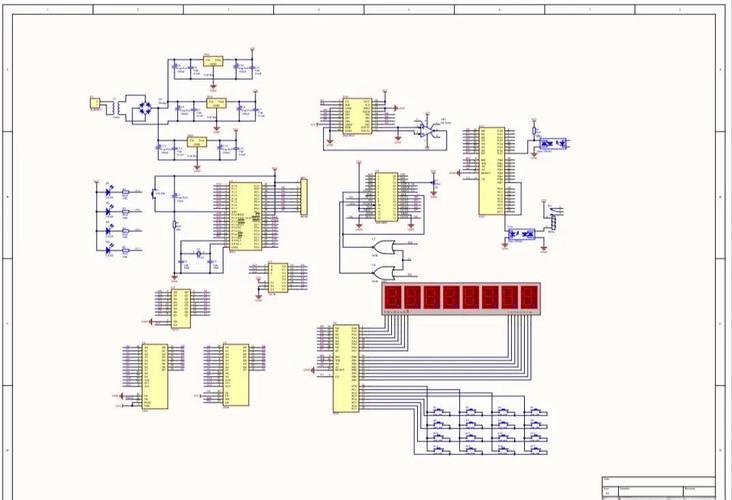

51单片机信号线接哪个脚

解决了最为难缠的电源问题之后，信号线就变得简单许多了。舵机那根线便是信号线，它是黄色或者橙色的，专门用于接收来自51单片机的控制脉冲。你仅仅需要把它连接到单片机任意一个能够输出PWM（脉宽调制）信号的I/O口即可。对于大多数51单片机说来舵机品牌伟创动力，就像经典的，它的P1口、P2口都能够通过编程模拟出PWM波形。为了便于观察和测试，我通常推荐连接P1.0或P1.1。你也许会发问，为何要挑选这两个呢？将它们连接起来，由于其于开发板之上一般所处位置相对较靠边，且其旁边紧接着便是 GND，在进行接线操作时，不容易同其他的线相互搅和到一块儿去，对于新手而言，能够减少物理层面的接线错误，如此一来，成功率便能够提升一大截。去寻找到一条杜邦线，把其中一头插入到单片机的 P1.0 处，再将另一头插入到舵机的信号线上，如此便完成了接线操作。

多舵机同时控制怎么连线

要是你打算去做个小型机械臂，又或者是四足机器人，单单一个舵机明显是不够用的。在有需要同时操控多个舵机的情况下，它们所用的接线模式基本上而言，就是对“单舵机”方案进行复制并粘贴。来想象一番吧，你需要有一个能够输出大电流的电源当作“总后勤部”，而后，把所有舵机的红色电源线合并并联起来，全都连接到这个总的电源之上；同样的道理，将所有舵机的黑色地线合并并联在一起，连接到总电源的负极。这一个步骤是相当重要的，它能够使得每个舵机都充足地吃饱电。说到信号线，那就是各自去找各自对应的，分别连接到单片机不同的I/O口那里，打个比方，舵机1连接到P1.0，舵机2连接到P1.1，循着这样往下类推。接着，你得在程序当中分别针对这些引脚去生成独立的PWM信号。这样一种并联式的连接十分清晰，不会由于舵机数量增多就使得接线变得杂乱无章。

给个简单易懂的程序框架

仅只是将线接好这一行为是不足够的，51单片机要能够“听懂”舵机所使用的那种具有特定性质的语言才可以，舵机这种装置是比较容易被理解的，它仅仅只认识来自于一种具有特定频率的脉冲信号，我们把这种脉冲信号称呼为PWM ，以较为常见的180度舵机作为示例来说，你只需要给它一个周期时长为20毫秒（这也就意味着其频率为50Hz）的脉冲，随后对脉冲的宽度进行控制：宽度为0.5毫秒的时候对应着0度，宽度为1.5毫秒的时候对应着90度，宽度为2.5毫秒的时候对应着180度，在代码里，我们不需要去深入探究那些比较复杂的，能够使用一个相对简单的延时函数来达成实现。比如，转到90度时，于程序里使P1.0送出高电平，接着借由(1.5)延迟1.5毫秒时间舵机厂家伟创动力，随后送出低电平，并延滞剩余的18.5毫秒时长。将此过程置于循环中持续反复，舵机便会平稳地停留在90度处。这般“点对点”的控制思路，极为适合初学者入门。

实物接线图到底要看哪些细节

一在网上搜索“舵机于51单片机连接的图片”，便会出现数量众多的结果。然而，我们究竟着重关注哪些具体的细节之处呢？，需查看电源线（红线）是否为单独分离出来的，有没有历经一个稳压模块之后才连接至舵机，这乃是判定图片是否可靠的关键所在。，要留意GND的连接情况，优质的图片会以清晰的不同颜色或者线条来表明开发板GND和电源GND是怎样汇合在一起的。最终，信号线的连接不可为“一图多用”，也就是说，舵机信号线径直连接至单片机的某个引脚，其间不存在杂乱无章的电阻、电容，这般乃是最为直接的连接方式。你依据这种清晰的图片去操作，99%的情形下都能够一次成功。谨记，见到那种将舵机红线直接塞入单片机VCC的图片，直接划走，别迟疑。

接线出错最常见的几个坑

刚刚开始动手操作，碰到问题实属平常之事。极为常见的陷阱便是“共地”环节未妥善处理，其后果表现为舵机完全没有任何反应，又或者不停地抖动。你再次去核查一番，电源负极与单片机GND是否确实连接在一起了呢？针对这个点能够运用万用表的蜂鸣档进行测量，以此确认是否导通。第二个容易出现问题的地方是信号线连接错误，部分舵机的信号线并非黄色，有可能是白色亦或是蓝色，以舵机上面的标签作为依据。第三个容易掉入的陷阱是电源电压不正确，比如说给5V舵机接入了7.4V的锂电，最终直接冒烟了。，于接线之前，一定要运用万用表去测量一回你那独立电源的输出电压，以此保证处于舵机所允许的范围之内。每一个步骤都谨慎地加以确认，如此你的首个舵机项目便成功了一半。

好了，说到舵机与51单片机如何进行连接，咱们今天就聊到这个地方。不清楚你在实际的操作过程当中，还碰到过哪些稀奇古怪的接线方面的问题呢？欢迎在评论区留言和大家分享你的经历，或者晒出你刚刚接好的“靓照”伟创动力，咱们一同交流，帮你减少一些走弯路的情况。
