舵机电源接反了怎么办？烧毁原因与修复步骤

01电源接反，一个常见的致命错误

在机器人制作当中，在调试之时，在自动化设备维护里面 ，误把舵机的电源正负极接反了 ，这是新手容易发生的意外 ，这也是老手容易出现的意外。一旦呈现这种状况 ，舵机有可能马上发出异响 ，舵机有可能即刻冒烟 ，舵机甚至可能会完全报废。本文会依据电子电路原理 ，清楚地说明舵机电源接反之后的真实后果 ，本文会明晰地阐述舵机电源接反之后的损坏机制 ，本文还会提供完备的预防与应急处理方案。

02电源接反的直接后果

若把舵机那根通常用以表示VCC正极的红色线，和表示GND负极的黑色线或者棕色线，相互对调之后接入电源，就会致使：

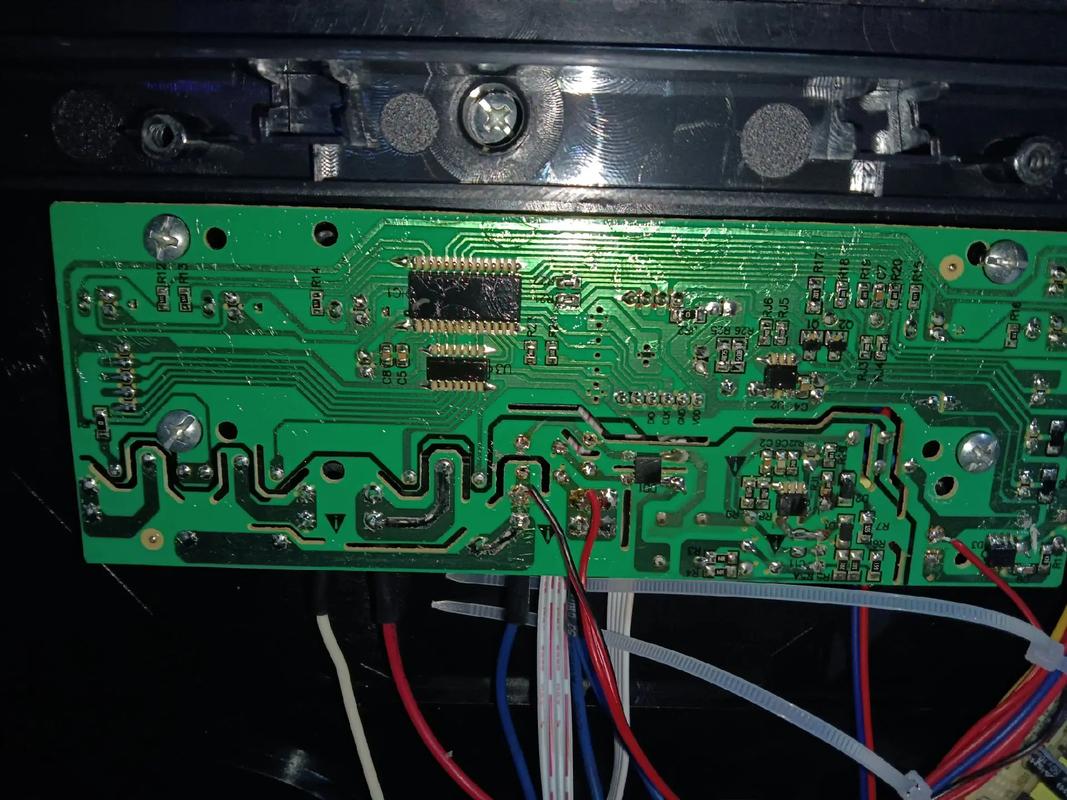

1. 当舵机内部的核心控制芯片，像PWM控制IC这般的，以及电机驱动H桥电路不存在反向电压保护时，反向电压会径直击穿PN结，致使芯片刹那间短路又或者开路，进而驱动芯片烧毁伟创动力，其表现为舵机没有反应，静态电流极大，芯片表面有可能炸裂或者发黑。

2. 由于舵机电源输入端并联的电解电容器具备极性呀，那么发生电解电容爆炸，如果有反向电压，就会致使电容内部产生进行化学反应，进而猛然间生成气体来，这便会造成外壳出现爆裂或者安全阀被打开的情况，而且还会伴随着刺鼻气味。

3. 电机出现损坏情况（此类情况较少见，不过存在可能性），绝大多数小型直流电机自身对于电源极性并不敏感，仅仅是改变旋转方向而已。然而在某些带有内置驱动电路的精密舵机当中，反向电压有可能经由电机端子反向灌入到其他电路里，进而造成二次损坏。

4. 存在电源短路风险，被烧毁的那种会产生可能形成低阻通路的驱动芯片，这会致使外接电池或者稳压电源出现过流保护情况，还会造成电压骤降，甚至能引发线路过热。

实际事例呈现：有一位爱好者，在对六足机器人进行调试之际，错误地、将其中一只舵机的电源线插在了相反的位置。在上电的那一瞬间，该舵机发出了“吱”这样的一声，并且冒出了烟，与此同时，机器人的主控板重启。经过检查之后发现，舵机内部的驱动芯片已经被烧穿，电源引线的焊盘也熔化了。

03为什么大多数普通舵机不防反接？

行业惯例中，标准模拟或数字舵机的设计遵循“红正、棕负、橙或白信号”，然而，因成本与体积受限，绝大多数3kg至30kg级别的标准舵机，在电源输入端并未集成防反接保护电路。原因包含：

针对防反接这一情况，存在两种方式，一种是串联肖特基二极管，另一种是使用理想二极管，而这两种方式均会带来一定影响，那就是会产生处于0.3V至0.7V范围的压降，这种压降进而会致使舵机在低压环境下，也就是如4.8V这种电压条件下的输出扭矩降低，是这样的一种状况。

额外元件增加成本和PCB面积。

厂家默认用户遵循正确的接线规则。

高端无刷舵机中，只有部分会设计防反接保护，工业总线舵机里同样如此，比如那种支持CAN/RS 485的型号。

04接反后应急处理步骤（立即执行）

一旦发现舵机电源接反并出现异常，请严格按照以下顺序操作：

1. 总电源要立刻切断，电池插头需拔掉，或者稳压电源输出要关闭。舵机线不要先拔，不然在带电状态时会产生额外瞬态冲击。

2. 进行外观检查，查看呀，舵机的外壳状况，是不是存在裂缝，有没有发生变形，闻一闻有无焦味，再瞧一瞧是否有液体漏出，而这液体是来自电解电容的。

3. 使其与控制系统脱离，把可疑舵机分离出来，防止该舵机损坏的电源端为不良影响波及他物而带来损害。

4. 初步来实施测量，会借助万用表的电阻档去测量舵机红色线跟黑色线此间的静态电阻，正常的数值一般是几百欧直至数千欧，要是测量出接近0欧也就是短路的情况，或者是无穷大也就是断路并且不存在任何电容充电效应伟创动力舵机，那么其内部已然是严重损坏了。

5. 仅有在不存在冒烟状况、不存在明显线路短路情形时，才能够尝试进行加电测试：在确保电源极性准确无误的前提条件之下，单独采用额定电压（像是5V）为舵机供应电力，与此同时，运用示波器或者逻辑分析仪去观察PWM信号输入端呈现出的波形。要是舵机没有任何反应或者电流出现异常状况，那就判定其为损坏状态。

05接反后的修复可行性

能进行修复的情形是：仅仅是电解电容出现爆裂状况。能够去更换那种符合一定规格了（其耐压值要高于电源本身的电压、电容容量是相同的或者是稍微高那么一些）的电解电容。当部分舵机驱动芯片发生烧毁然而其型号还是能够被辨认出来的时候，能够由拥有热风枪焊接技能的人员来更换芯片。

存在这样一些无法修复的情形：其一，主控MCU被烧毁，进而导致内部程序丢失；其二，PCB铜箔出现烧断的状况；其三，电机换向器因过流而遭到损坏；其四，减速齿轮组因瞬间经历冲击致使卡死的情况。就针对售价低于50元的普通舵机而言，维修所需成本通常是高于去更换新舵机的，所以直接选择报废会更加经济实惠。

针对专业维修给出相关建议：要是存在高价值舵机，诸如防水舵机、总线舵机以及超大扭矩舵机这类，那么能够去联络原厂售后或者专业电子维修服务商，并且说明情况即“电源反接烧毁，请求检测驱动级”。

06预防电源接反的六项有效措施

07核心结论与行动建议

核心观点再次强调：舵机电源正负极连接颠倒，是致使舵机损坏最为常见、最为严重的人为失误当中的一个。绝大多数标准舵机并未内置防反接保护装置，一旦接反，驱动芯片以及电解电容极有可能被烧毁，并且普通用户很难修复。

立即采取的行动：

来整理一下您的工作台，把所有舵机的电源线，用红/黑热缩管清晰区分开来，或者用标签清晰区分开来。

购买一包防反插插座（如XH2.542P）并改造现有线束。

每当进行上电之前，都要在心里默默念诵口诀：“红的是正的、棕色的是负的、信号是橙色（白色）的” ，然后再使用万用表去验证一回。

若手上存在多个舵机，思索在电源总线上串接一个“极性保护模块”，一次性对所有设备予以保护。

电源接反并非是那种“偶尔因运气欠佳才出现的情况”，而是属于一个必定会发生的具有高概率的事件，——除非您主动去设计防错的机制。从今天开始，花费10分钟去改造您舵机的接线，就能够避免后续出现数百元的损失以及数小时的排查痛苦。
