舵机测试仪输出什么信号正常？实测波形与参数全解析
很多人于调试舵机系统之际，皆会碰到同一个问题，其一为，运用舵机测试仪予以检测时，屏幕之上跳动的数字究竟正不正常？其二指的是伟创动力舵机，屏幕上波形到底正不正常？今日，我们以最常见的三线舵机作为案例，此三线舵机包括电源正极、负极、信号线，以此直接告知你答案，即正常的舵机测试仪输出信号乃是周期为20ms（毫秒）的，而且脉宽处于0.5ms到2.5ms之间且连续变化的标准PWM（脉宽调制）方波。下头借助实际测试得出的数据，以及波形图的对比，再加上常见故障的判断，来助力你一次性完全掌握。

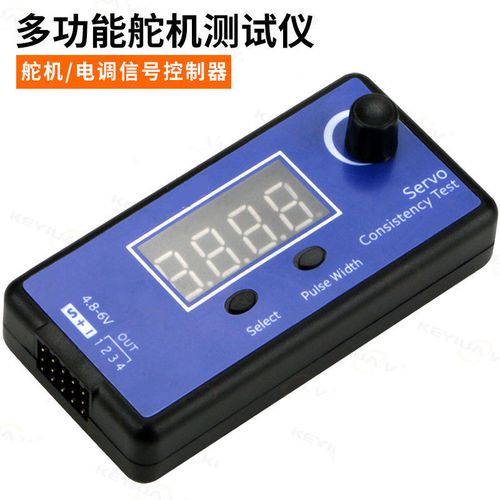

连接舵机测试仪至一台无品牌标识通用型号的标准180度舵机，选择“手动测试模式”，旋转旋钮，正常输出信号需同时满足以下三个条件：
核查验证的源头，上述所指的参数，契合符合RC舵机国际通用的PWM控制协议，也就是Pulse Width for hobby 。
一台全新的舵机，一台已遭损坏坏掉的舵机，我们把它们分别接入同一台测试仪，所记录下来的便是如下这般的结果：
扭动旋转测试仪的旋钮，舵机臂进行平滑转动，从一端的极限位置（大约0度）开始，一直朝着另一端极限位置（大约180度）转动过去，中途没有出现卡顿现象。
示波器呈现出这样的情况，周期处于稳定状态，其时长为20毫秒，脉宽从0.5毫秒开始，逐步递增，一直到2.5毫秒，并且波形呈现出干净的状态，不存在杂波。
以数字呈现的情况是，多数测试仪那种用于显示的LCD屏，会将脉宽数值予以显示，比如说1.5ms所对应的是中位数值情况。
不存在输出的信号，舵机呈现出完全静止不动的状态，示波器所显示的是一条直线，就要去检查测试仪的电源或者内部电路是否存在故障。
脉宽卡在固定的值，旋转旋钮的时候数值没有发生改变，舵机停在了某一个角度伟创动力，这表明电位器出现了损坏或者测试仪编码器存在故障。
波形出现抖动以及毛刺的情况，具体表现为舵机呈现出无规则的颤动现象，并且使用示波器观察时波形边缘呈现出锯齿状，以此可以推断出测试仪的晶振处于不稳定状态，或者是供电滤波电容出现了失效的情况。
周期偏差大于二十五毫秒，这种情况下舵机反应会变得迟钝或者出现发热现象，这意味着测试仪时钟电路出现了异常，此时要立刻停止使用。
在你并未拥有示波器的状况之下，能够运用下边陈述的替代验证办法（在百分之九十的情形当中具备有效性）：
1. 进行换舵机测试，把同一个测试仪连接到另一个已知状况正常的舵机上，比如刚从设备上拆卸下来且工作正常的舵机。要是正常舵机也不产生动作，那就表明是测试仪的信号存在异常；要是正常舵机的动作十分流畅，那么原舵机已然已经损坏了。
2. 依据听声音来进行判断，在正常PWM信号驱动的状况下面，舵机内部的电机理应会发出均匀的那种“滋滋”声，不存在尖锐的啸叫声音或者间断的敲击声音的情况。
3. 进行电压测量时的参考方式为，运用万用表的直流电压档来测量信号线与地之间的电压，在旋转旋钮过程当中，电压处于0.2V至0.6V的范围之内持续不断地发生变化（此乃脉宽调制的平均电压，并非精确数值不过能够作为快速参考依据）。
1. 具备正常信号的条件是，存在周期为 20 毫秒的信号，脉宽处于 0.5 毫秒到 2.5 毫秒之间且连续可调，同时呈现干净方波，这几个条件缺一不可。
2. 测试仪自身同样会出现故障，当出现波形抖动的情况时，当出现无输出的状况时，当出现周期错误的情形时，要先更换一个正常的舵机来对测试仪进行验证。
3. 视频演示里的标准波形，是你进行判断时的唯一依据，不要凭借感觉去做判断，而是要用示波器来确认，或者用替换法去确认。
当下即刻进行检查：取出你的舵机测试仪，连接上一个已然明确为正常状态的舵机，于手动模式的情形下，自始至终全程转动旋钮，瞅瞅舵机是不是在整个过程中都呈现出平滑的状态且不存在抖动现象。
排查故障的顺序是这样的，要去更换舵机，接着再去更换测试仪，要对电源进行检查，而且电源的电压应该稳定处于4.8V至6V这个范围。
需借助视频辅助，搜索关键字眼为“舵机测试仪 PWM 正常波形 实测”，依照本文的参数表，逐一秒进行比对。
持续长久维护：于每一次使用之前，借助示波器（或者是带有波形显示功能的数字测试仪）迅速地去确认周期以及脉宽等范围，防止由于测试仪出现故障而错误判断舵机的好坏情况。
倘若掌握了上述那些内容，那么你不但会明晰“舵机测试仪输出何种信号才是正常的”，而且还能够独立自主地去诊断绝大多数的信号异常方面的问题。要是依照本文所给出的行动建议去进行操作，在30分钟之内便能够完成一整套的验证。
