舵机机械臂怎么选？扭矩/转速/协议/电压一次说清

第一步：计算并确定扭矩 —— 这是选型的生死线

舵机所具备的扭矩，其单位为kg·cm，此扭矩决定了该舵机能带动的负载重量究竟有多重。要是扭矩不足，那么对于机械臂来说，便无法举起物体，甚至就连自身重量都无法支撑住。

可用于计算所需扭矩的公式为，所需扭矩的单位是千克厘米，其等于负载的重量（单位为千克），乘以重心到舵机轴心的垂直距离（单位为厘米），再乘以安全系数，安全系数建议取值范围是一点五至二点零。

以上述案例为例：

有一个末端负载，其重量为零点五千克，另外加上连杆以及夹具的自身重量，大约是零点三千克，最终总的负载约等于零点八千克。

臂长30cm（重心近似在末端）

起初的扭矩，等于，零点八千克，乘以，三十厘米，经由计算得出，结果是，二十四千克·厘米。

去乘那个安全系数1.5 ，进而最终每一个关节起码得需要36 kg·cm。

在进行实际选型操作的时候，基座关节也就是第一个舵机，它会承受最大的力距，这种情况下应该选用扭矩大于或等于40 kg·cm的舵机；对于中间关节而言，其扭矩要求是可以降低至25到30 kg·cm；而末端关节也就是抓取部分，可选用15到20 kg·cm的舵机。

记住：扭矩宁大勿小，过载会导致舵机烧毁或动作失败。

极易出现的一种错误认知是：单单注目于舵机所标明的“最大化扭矩”，却将工作电压给忽视掉，实际上，扭矩会随着电压的降低产生下降的情况，一定要去确认在属于自己的独特情况之下电路对应的电压时候的实际输出状况，这一点极其重要。

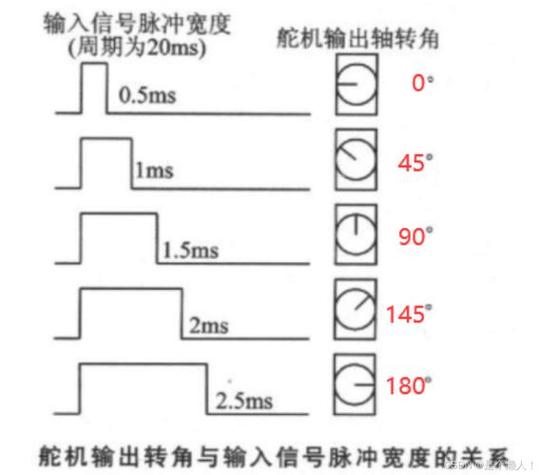

第二步：选择控制方式 —— PWM还是总线？

通常情况下，机械臂需要多个舵机一起协调进行运动，而控制方式对接线复杂度以及编程难度起到了决定作用。

结论是，针对4轴桌面机械臂而言，挑选串口总线舵机属于最优的解决办法。仅仅需要4根线，也就是VCC、GND、信号A以及信号B，便能够将所有的关节串联起来，并且可以实时去读取每一个舵机的角度、电流以及温度，这对于调试和保护很是便利。

第三步：确认电压与电源匹配

舵机的工作电压直接影响扭矩和转速。常见舵机电压等级：

4.8至7.4V（处于低压范畴），此电压状况下，多用于微型舵机以及RC，其扭矩通常是小于或等于15kg·cm。

8.4V至12V（此为中压范围），其中包含主流总线舵机与标准舵机，其扭矩能够达到20kg·cm至50kg·cm。

12~24V（高压）：工业级无刷舵机，扭矩>60kg·cm

拿上述36到40千克·厘米需求当作例子来讲：去选择8.4至12伏总线舵机。

同时，电源得是独立供电的伟创动力舵机，不可以去使用单片机的5V引脚。计算一下总电流，每个舵机工作的时候峰值电流大概是2至3A ，4个同时进行动作的话峰值有可能达到10A以上。所以呀，需要12V / 15A以上的开关电源，并且还要加装大电容来稳压。

第四步：选择舵机类型 —— 有刷 vs 无刷，普通 vs 智能

设有这样一种刷舵机，其本身成本较为低廉，然而其中的碳刷存在会被磨损的情况，并且运行时所产生的噪音相对较大，在历经长时间工作之后发热现象显著，它适宜应用于那些并非频繁运行、而是呈现出间歇运行状态的机械臂。

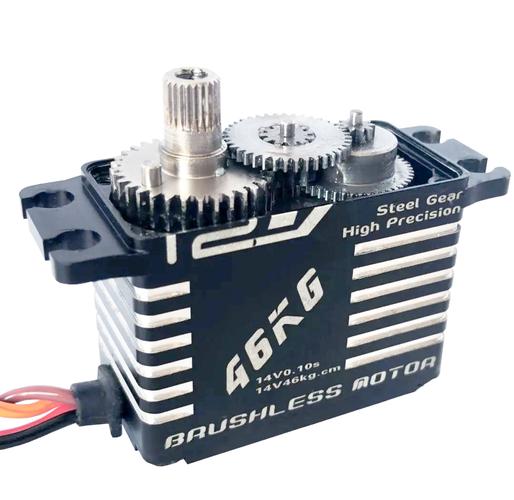

拥有无刷特点的舵机，它的寿命时间长，其效率呈现出很高的状态，响应速度非常快，然而价格相对较高，它适宜于持续进行工作的场景或者是高精度的场景之中。

在这个例子里面，桌面机械臂的运行频率并非很高，要是预算有限的状况之下，去选择有刷型总线舵机便可以了；要是存在要求24小时不间断持续运行或者高精度重复定位的情况，那么就一定得选择无刷总线舵机。

除此以外，要留意“空心杯”电机与“铁芯”电机二者之间的区别：空心杯电机响应更为迅速，然而价格偏高；铁芯电机性价比突出，适宜普通负载。

第五步：核实精度、角度范围和协议细节

精度方面体现为，一般总线舵机的精度处于0.3°至0.5°这个范围，高端无刷的精度能够达到0.1° ，而在针对抓取物体这一情况时就发现，0.3°这个精度已然足够。

角度存有范围，多数舵机角度范围是0至180°或者0至270°，需要注意，要是机械臂关节存在连续旋转的需求，像是腰部回转这种情况，那么需要挑选无角度限制的连续旋转舵机，或者使用直流减速电机再加上编码器。

协议跟你这个编程库，得去确认这舵机所支持的串口指令方面的情况，比如说，是能够直接去发送角度的值，又或者是说它是需要进行CRC校验的那种情况才行。很常见的协议包含了有这个协议其中的兼容版本，还有FT指令集等。在你去做选择之前，得先看看你所使用的单片机，像 、STM32 、ESP32它们这些，是不是存在现成的驱动库，因为这是能够大幅度去节省开发时间的。

典型案例实战选型表（桌面4轴机械臂，负载0.5kg，臂长30cm）

电源的配置方式为，12V、20A具备断电保护功能的开关电源，与3300μF的电解电容共同作用，以实现电压的稳定。

有关控制板，其为 ESP32 或者 Mega 才行，至于接线，VCC 的话要连接到电源的正极之处，GND 是要进行共地操作的，信号 A 与信号 B 分别要连接在单片机的串口 TX 的地方以及 RX 的地方（需要借助电平转换电路哦倘若舵机支持 TTL 能直接连接）。

选型避坑清单（90%新手会遇到）

1. 不要忽视舵机在空载状态下出现的发热情况：在完成选型操作之后，要先让舵机进行空转伟创动力，空转时长为10分钟，要是此时温度超过了60℃，那就意味着存在扭矩不足的状况或者存在电压过高的情况。

2. 因未添加电容致使复位，多个舵机一同启动的瞬间电流冲击，使得单片机出现掉电情况，要于电源端并联大电容。

3. 总线舵机存在ID冲突情况，在同一串口之上，每个舵机都必然得拥有唯一的ID，要是不然的话，指令就会变得混乱无序。在进行购买的时候，要让商家预先去烧录ID，抑或是自己借助调试器来进行设置。

4. 专门聚焦于扭矩却将转速予以忽视：要是转速过于快速的话，就会致使机械臂出现抖动状况，而要是转速过于缓慢呢，则会对效率产生影响。在负载情形之下，转速处在0.15至0.25秒这个范围每60°才是较为合适的。

5. 没能将机械间隙予以考虑：舵机其输出轴跟连杆之间的固定要处于无晃动的状态，不然反复力矩将会对舵机齿轮造成损坏。挑选金属齿轮舵机，并增添装上法兰盘做固定。
