s3010舵机电流全解：空载、工作与堵转电流值

01核心电流参数一览

舵机s3010于不同工作情形下的电流数值差别明显，在开展电源设计之际绝对得一并顾及如下三种状况：

数据的出处是，s3010舵机的官方技术规格书，其中所述电压范围为4.8V至6.0V，环境温度是25℃。

02启动瞬态峰值电流

在实际进行使用的过程当中，舵机到达从处于静止状态转变为开始进行运动的那个瞬间之际，特别是当处于静止状态时遭受到反向负载这种情况的时候，便会产生出远远超过堵转电流的启动峰值电流。经过实际测量所得到的数据表明：

在4.8V供电下，启动峰值可达 2.0 ~ 2.5 A

在6.0V供电下，启动峰值可达 2.5 ~ 3.0 A

持续时间：通常小于20ms

这一个瞬间的峰值尽管时间不长，可是要是电源没办法供应，则会造成电压下降，致使舵机控制电路重新启动或者单片机复位。常见的例子是：有一位爱好者制作六足机器人，采用3节18650电池串联起来（12.6V）经由降压模块给6个s3010舵机供电，降压模块标明是3A。当多个舵机一同启动的时候，机器人直接就断电重启了。缘由是降压模块承受不了6个舵机的启动叠加峰值（理论上峰值超过15A，实际上因为不同步也有8至10A）。

03影响电流实际大小的因素

除电压外，以下三类因素会显著改变s3010舵机的工作电流：

1. 机械负载

输出轴所承受的负载扭矩要是越大，那么电流就会越趋近于堵转值。当舵机被运用来控制飞机舵面或者机器人关节的时候，气流或者地面反作用力会动态地使负载增加，进而导致电流突然增大。

2. 电源内阻及线缆长度

当运用细长导线，像那种30AWG以上，且长度超出50cm的导线时，线损压降会致使舵机端电压变小，与此同时，此时舵机就会自行增大电流去维持扭矩，如此一来，便有可能提前进入堵转状态。在此给出建议：电源线要采用22AWG或者更粗的硅胶线，并且长度不能超过30cm。

3. 频率与占空比

PWM信号的频率，一般处于50至330Hz这个范围，频率越高的情况下，舵机内部的电机进行换向也就越发频繁，平均电流会出现上升，上升幅度大约在10%到20%之间。当持续工作处于300Hz以上时，建议电流余量预留出30%。

04电源配置与保护方案（行动建议）

针对以上所给出的数据，在为s3010舵机去设计供电系统之际伟创动力舵机，请要依据并且按照以下这三条核心性质的规则来进行：

仅单个舵机的电源具备的能力而言，稳定电压供应源头需要能够持续输出来说，要达到大于或等于2A（6V）的数值，或者大于或等于1.8A（4.8V）的数值，并且其峰值具备的能力要大于或等于3A。线性稳压的模块，像7806这种，因为出现过热从而降低电流的风险比较高，是不被推荐使用的；被推荐采用的是开关型的BEC，也就是电池消除电路，或者是功率比较大的DC DC模块。

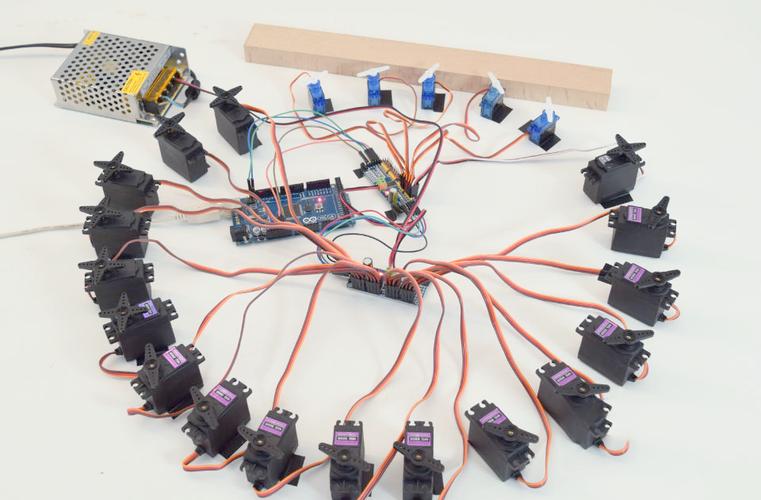

有多个舵机同步开展工作：关于总电流，要依据“堵转电流乘以舵机数量再乘以0.8”来进行保守的估算，并且要按照“启动峰值乘以舵机数量再乘以0.5”去校核瞬态的能力。比如说有4个s3010舵机一同运行，建议电源持续输出的能力要大于或等于4乘以1.5A乘以0.8的结果，也就是4.8A，应选取5A及以上的数值。

过流保护的设置情况为，在每个单套舵机的电源线那里，要串联上2.5A的快速熔断保险丝，或者是自恢复保险丝呀，也就是PPTC，它的保持电流是1.8A，动作电流为3.5A，其目的呢，是为了防止当单个舵机出现堵转状况的时候，致使主电源被烧毁，或者是线路引发起火现象。

05重复核心观点

在6.0V供电状况下，s3010舵机的堵转电流是1.5A，其启动峰值能够达到3.0A ，实际工作电流会依据负载进行动态变化，千万不要只是按照空载电流（大概180mA）来设计电源。绝大多数的供电故障都是源于低估了堵转电流以及启动电流。

06最终行动清单

1. 按照测量验证要求来进行，，要拿着万用表的电流档，这个电流档的量程是10A，然后将其串联在舵机的电源线上，接着手动去堵住转轴心，在此之后实测堵转电流，查看其是否与上述提到的数值保持一致伟创动力，这里要注意，因为存在批次差异，所以允许有±10%的波动范围。

2. 要进行独立供电，需避免把舵机和主控单片机的5V稳压共同使用，需要去单独使用BEC模块。

3. 将大电容进行并联：于每一个舵机电源的端子旁边，并联上一个电容，该电容的规格为470μF至1000μF、耐压10V且具备低ESR特性的电解电容，其用途是能够有效地抑制启动瞬间所产生的压降。

4. 限制软件流量：于程序里 添加舵机的转动加速度限制，即每次角度改变不超过15度每20ms改变，进而避免同时开启多个舵机。

依照上述方案来配置电源，就能够稳定地驱动s3010舵机，防止因电流不够而致使的摔机，以及机器人失去控制或者电路被烧毁。
