舵机外接的三条线，分别是什么？怎么接？
要是你拿到了一个属于标准范畴的舵机，那便会瞧见它引出了红、棕、橙（或者是黄/白）这三根线。这三条线各自对应着三个那种要正确进行连接的信号，分别是电源正极、电源负极（也就是地线）、控制信号线。只要接错其中一根，舵机就有可能出现不转动、产生抖动的情况，甚至还会被烧毁。
本文依据实际维修方面的案例，以及主流控制器，像、STM32这样的通用标准，来为你完整地拆解每条线的定义，拆解接线规则，还拆解常见错误的解决办法。
案例呈现伟创动力，有一位玩家，把舵机的红色线，错误地连接到了5V信号输出引脚，又将棕色线，连接到了GND，还把橙色线，连接到了VCC。在完成上电操作之后，舵机内部的芯片，瞬间就被击穿了，并且发出了焦味。这属于那种典型的，因为电源与信号线错接，从而导致的损毁情况。

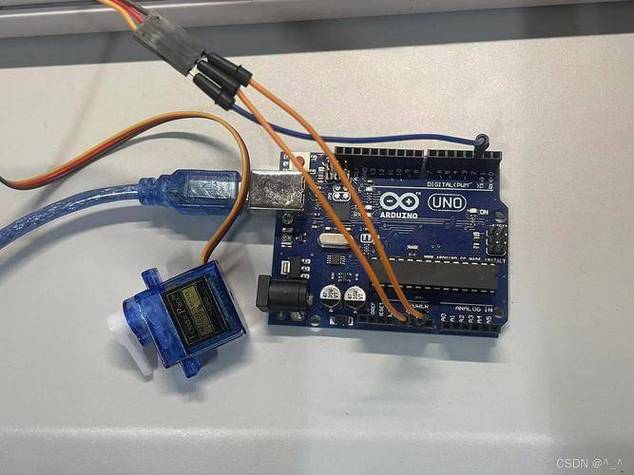

舵机（任意标准型号）
控制器主板（如 UNO）
外接电源（电池盒或稳压模块，5V/1A以上）
公对母杜邦线（3根）

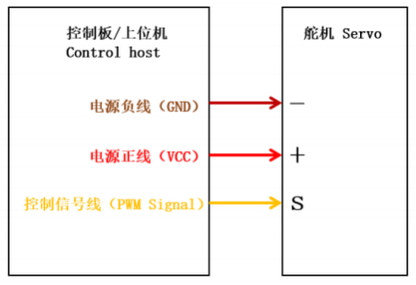

第一步：连接电源负极（GND）
将舵机棕色线 → 控制器GND引脚
目的：先建立公共地，防止电位差击穿
第二步：连接信号线
将舵机橙色线 → 控制器PWM引脚（如D9）
第三步：连接电源正极（VCC）
将舵机红色线 → 控制器5V输出引脚 或 独立5V电源正极
注意：若多个舵机同时工作，使用独立外接电源，严禁从控制器5V引脚取电
排查一，使用万用表去测量红线与棕线之间的电压，其结果处于4.8至6.0V这个范围之内。
排查二：查看控制器的PWM引脚，确认其输出是否正常，此过程可借助示波器或者通过LED来进行观察。
就排查3而言，要去确认，程序里的脉冲宽度范围，这个范围通常是500到2500微秒，此外这个范围应对着0到180度。
格外常见的缘由是，电源容量欠缺，需换用2A以上的稳压电源，而且要于舵机电源引脚处并联一个容量为100至470μF的电解电容。
次要原因：信号线受干扰 → 缩短信号线长度（<30cm），或用屏蔽线
情形是这样，在某机器人项目里，有3个舵机，共同从控制器5V获取电力，致使电压下跌到3.8V，进而舵机一同出现抖动现象。后来改成独立6V/5A供电，之后恢复到正常状态。
原因：长时间堵转或供电电压超过6.5V
做到：马上把电断掉的同时伟创动力舵机，查看机械负载有没有出现卡死的状况；电压需要严密地限定在6.0V这个范围之内。
舵机三条线的黄金法则：
红色 → 正极（4.8~6.0V）
棕色/黑色 → 负极（GND）
橙色/黄/白 → 信号线（PWM）
信号线和电源线绝不能互换，否则瞬间损坏。
1. 接线这一行为开始之前，要运用万用表的蜂鸣档去对控制器之上各个引脚的定义予以确认，特别是GND以及5V这两个引脚。
2. 上电前：对照本文“标准接线步骤”逐项核对，避免凭记忆乱接。
3. 要是需长时间使用，那么就得为每个舵机，在其红线与棕线之间，并联上一个100μF的电容，而且始终都要使用独立的稳压电源。
4. 头一回进行调试：去撰写一个简易的“来回摆动”程序，此程序脉宽是从1000μs变化到2000μs，在确定舵机能依照指令行动之后，再去加载复杂的代码。
遵循上述规则，你的舵机将会稳定地工作数千个小时。要是碰到异常情况，那么请复查红线与棕线的电压极性以及容量。
