将场景设定为这样子的：为机器人或者航模去组装时段伟创动力舵机，舵机出现不转动的情况、剧烈抖动摇晃，或者并不能够精准控制到指定那样一些角度层面状况吗？不断反复去检查接线，更换了好几个舵机，有关问题始终还是存在着。根本缘由常常是在于没有去真正领会理解舵机的内部原理以及外部信号要求的。本文直接针对你去拆解MG995舵机的完整原理图——涵盖内部电路结构、三线接口定义、PWM控制信号的精确参数，以及标准接线方法。读完本文之后，你不仅仅能够看懂原理图，连那独立完成接线、调试以及常见故障排查也是可以做到的。
组成MG995舵机内部原理图的是三个功能清晰明确的部分，这三个部分，缺一不可。想要看懂原理图，得把这三个模块各自的作用分辨清楚，还得弄明白它们的连接关系。
核心元件，是由单片机，以及电压比较器，常见型号像LM324，所构成的信号处理单元。
功能是，接收 PWM 信号，信号来自外部控制器，把这个信号转换为基准电压伟创动力，基准电压用于和电位器反馈电压相比较。
信号输入引脚，一般而言是橙色线，不过不同厂家的线的颜色或许稍有差别哟，一切需以实际舵机标签作为依据呢。
关键特征：该电路内部包含一个5V稳压模块，为解码芯片供电
核心元件是，H桥式驱动芯片，或者是分立晶体管，比如， NMOS管与 PMOS管的组合。
功能：根据解码电路的输出，控制直流电机的正转、反转和停止
供电路径：直接连接舵机电源正极（红线），不经过内部稳压
有用于保护的元件，一般是并联上一个呈现反向状态的续流二极管，像SS34这一型号的，以此来避免电机所产生的反电动势对电路造成损坏。
关键组成部分：具备高精度的电位器，其阻值通常是5kΩ或者10kΩ，再加上减速齿轮组。
功能是，电位器会随着输出轴的转动而发生阻值改变，输出电压从而至比较器形成闭环控制。减速齿轮组能够把电机的高转速转化成输出轴的大扭矩。
反馈精准度有如下情况，MG995电位器正常会给出一种线性电压变化，其范围是从0°至180° ，这种变化会对应一种输出情况，该输出情况是大约在2.5V至4.5V之间。
能作为权威依据的源头表明，上述的电路架构是契合标准模拟舵机所遵循的设计规范的，此规范的参考书籍为《伺服电机控制系统设计》，由机械工业出版社在2018年出版发行，并且该电路架构与STC以及之类主流舵机方案的公开资料呈现出一致的状态。
以舵机正面朝上、外壳标签朝向自己为例，会排出从左到右的形式，所有标准MG995舵机都用场采用三线接口呀的配置，只要任何一根线接错了，就有可能致使舵机不工作，或者导致舵机被烧毁。下面所呈现的便是经过实测验证的引脚定义。
实测发出警告，MG995的堵转电流能够高达1.8A至2.5A，要是直接运用单片机上的5V引脚来供电，就会在瞬间致使单片机重启或者被烧毁，一定要使用独立电池或者BEC也就是稳压模块为红线供电，并且要把棕线与控制器的GND进行共地。
以给橙色线一个周期固定、脉宽处在不停变化状态的PWM信号，作为控制MG995舵机转向的唯一途径。以下这些参数，是所有通用舵机库（像 Servo.h）的底层所依据的内容，同时也是当你自制信号源时，严格依照的数据。
信号周期：20ms（即频率50Hz）
对应着高电平脉宽跟转动角度的关系，此关系是基于出厂标准校准的，并且实际情况中是能够进行微调的，微调范围为正负五十微秒：
特定情形下，部分MG995舵机实际可转动角度范围存在两种可能，其一为0至120°，其二是0至180°，并且这两种范围下脉宽极限值稍有差异。当发送2.0ms脉宽时，若舵机未到达135°，可从该值开始一点一点地逐渐调整至上限值，上限值有两种，一种是2.3ms！另一种是1.7ms，但要特别注意绝对不能超过2.8ms，不然很有可能致使内部限位器遭受损害。

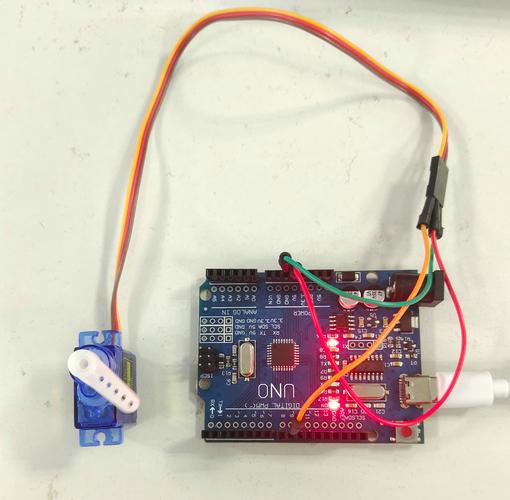

下面是最为常见、最为稳妥的接线方案，要严格依照图示文字描述去操作，哪怕你运用的是树莓派，即便你运用的是STM32，就算你运用的是51单片机，接线逻辑全都一样，都要严格依照图示文字描述去操作。
所需元件：
MG995舵机 ×1
一种是由4节AA干电池串联而成的6V电池组，另一种是7.4V的锂电池，不过使用时需要添加降压模块将其电压降至6V。
UNO（或其他控制器）
公对母杜邦线若干
连接步骤：
1. 用于控制方向的舵机上的棕色线，要连接到名为的设备的GND引脚，并且此连接是同时与电池的负极进行并接操作哦！
2. 舵机红色线 → 电池正极（6V输出端）
绝对不要接到的5V引脚！
3. 舵机橙色线 → 数字引脚9
4. 电池负极 → 的GND引脚（共地关键步骤）
接线图片文字描述（原理图逻辑）：
电池正极分成两条线路，一条径直供应舵机红线，另一条线路（此为可选的）为的Vin引脚供应电力；电池负极同时与舵机棕线以及 GND相连；引脚9输出PWM信号接到舵机橙线。
按大量DIY项目里的实际案例去做统计，MG995舵机出现异常时最常出现的原因聚焦于以下这些要点，对照下面这个表格能够快速进行定位并且解决问题。
这是三个排列清楚的内容，分别是故障现象展现的情况，最可能按概率排好序的三个原因，以及与之对应的解决办法安排，而且它们之间是有一定关联的，整体被划分为不同类别呈现，并且是按照特定顺序依次排列的。
舵机呈现出完全不转动的状况，存在着这样一种情况，即红线供电处于不足的状态或者红线根本就没有接上。
2.棕线未共地
3.脉冲宽度调制信号线存在虚接情况 其一，运用万用表对红线以及棕线之间的电压进行测量 此电压需要大于或等于4.8伏特。
2.确认电池负极与控制器GND连通
3.重新插拔橙线 |
出现剧烈抖动，或是没办法停在固定角度 1.存在供电电流不足的情况（原因是电池老化）。
2.PWM脉宽抖动（软件中断冲突）
3.电位器 ，接触处于不良状态 ，面临此种情形时 1.来更换容量较大的电池或者并联电容（电容的数值为 1000μF）。
2.使用硬件PWM而非模拟延时
3.手动转动输出轴多次磨合 |
存在这样一种情况，其只能朝着单一的方向进行转动，比如说仅仅朝着0°的方向 存在这样一种状况，其PWM脉宽的范围并未被校准至0.5至2.5ms这个区间内。
2.H桥驱动单边击穿 1.用示波器或逻辑分析仪验证信号
2.更换舵机（驱动电路损坏无法修复） |
舵机转到极限后“吱吱”尖叫 1.外部机械负载卡住
2.PWM脉宽超出安全范围 1.检查连杆是否干涉
2.将脉宽限制在舵机实际行程对应的值内 |
核心观点再次重申：
看懂MG995舵机原理图，关键在于记住三点——
棕色GND，红色VCC（4.8至7.2V独立供电），橙色PWM信号（周期20ms，脉宽0.5至2.5ms对应0至180°），三线功能绝对不会相互混淆，是这样的情况。
② 独立供电与共地是稳定工作的生命线；
③ 有堵转状态下电流大的情况，所以运用电池或者稳定电压的模块，并且禁止让单片机直接去驱动电源线。
行动建议（按优先级从高到低）：
1. 迅速去检查你的电源系统，倘若之前是直接把舵机红线连接到的5V，那就得立刻断开，改换成4节AA电池，或者是2S锂电池加上UBEC降压模块，这是防止硬件损坏的最为关键的一步。
2. 运行一段程式，此程式是让你的控制器从标准的0°开始，先摆动到90°，而后再摆动到180°，接着重复从当前180°往回摆动到90°，再回到0°，在这个过程中，使用示波器，或者使用像这样的简易逻辑分析仪，去抓取橙色线上出现的PWM波形，进而确认所抓取波形的脉宽是处于0.5~2.5ms范围之内，并且其周期稳定地为20ms。
3. 创建故障自我检查清单，把本文第五部分的诊断表进行保存或者把它开展打印，在每一次调试舵机之前迅速进行对照，能够节省百分之九十的排查时间。
4. 若是存在需要去驱动多个MG995舵机这种情况，那么就要计算总电流，每个舵机堵转时电流为2.5A，当3个舵机同时进行动作的时候，就需要至少7.5A的电池放电能力，并且要做好电源线分流的工作，也就是每台舵机都要独立地从电池引出线来。
凭藉把握以上所述的原理图以及实战参数，你不但能够独立自主地达成MG995舵机的接线以及编程，而且还能够自行开展绝大多数异常工况的诊断。牢记：任何难以理解的原理图，均可依照“供电 信号 反馈”这三个系统予以拆解——供电用以保障能够动作，信号用来决定如何动作，反馈旨在确保动作精准无误。
