更改控制信号参数是使得舵机程序模式得以修改的核心所在。不管您运用的是哪一种舵机,程序模式修改的实质都是对PWM信号的脉宽范围以及占空比对应关系作出不同程度的调整。标准舵机有所遵循的控制逻辑是这样的:脉宽为0.5ms的时候对应着0度角度指向,脉宽是1.5ms的时候对应着90度(此为中位标准),脉宽为2.5ms的时候对应着180度角度指向。修改程序模式,即重新定义这三个基准点的对应数值。
在动手修改前,请先确认您舵机的当前模式和目标模式:
| 模式类型 | 角度范围 | 脉宽范围 | 典型应用场景 |
|---|---|---|---|
| 标准模式 | 0°180° | 0.5ms2.5ms | 机械臂、云台、转向控制 |
| 连续旋转模式 | 360°连续 | 1.5ms为中点(停止),两侧调速 | 车轮驱动、传送带 |
| 特殊角度模式 | 0°270°或0°360° | 根据厂家定义 | 特殊机械结构 |

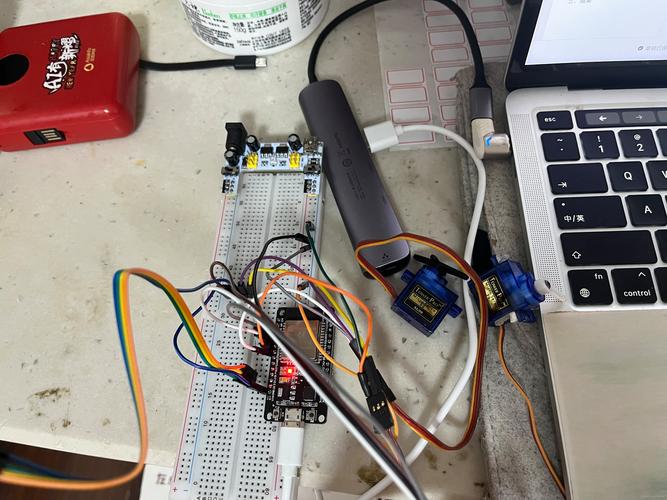

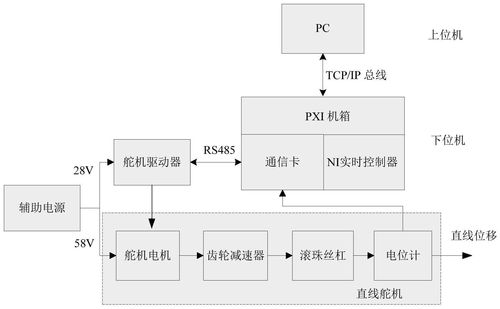

操作的路径是,先去寻找到舵机驱动代码当中的脉宽赋值语句伟创动力,再对最小脉宽、中位脉宽、最大脉宽这三个关键参数作出修改。
具体步骤:
1. 定位控制参数: 在程序代码中找到以下参数变量:
(最小脉宽,通常500600微秒)
(最大脉宽,通常24002500微秒)
(中位脉宽,通常1500微秒)
2. 计算新参数: 根据目标角度范围重新计算脉宽值
那么我们来看这个公式,脉宽它等于最小脉宽,再加上,目标角度除以最大角度,然后乘以,最大脉宽减去最小脉宽得到的结果。
进行模式修改,使之成为0°至120°的模式,最小的脉宽设定为500微秒,最大脉宽需要做出调整,调整方式为500加上(120除以180)乘以2000,其结果等于1833微秒。
3. 替换参数后重新编译上传
实际代码示例(通用逻辑):
// 修改前:标准0180度模式
int = 500; // 0度对应500微秒
int = 2500; // 180度对应2500微秒
// 修改后:0120度模式
int = 500; // 0度对应500微秒
int = 1833; // 120度对应1833微秒
适用于支持多分辨率的数字舵机,操作步骤如下:
![]()
1. 查阅舵机的数据手册,去找到分辨率配置寄存器的地址,而这地址通常是0x0A或者0x0B。
2. 写入对应的配置值:
8位模式(0255):写入0x08
10位模式(01023):写入0x0A
12位模式(04095):写入0x0C
3. 重新校准中位点
拿实际故障的事例来说,有一位用户表达舵机仅仅能够转动九十度。在进行检查后发觉,那个舵机预设的是八位模式,然而于程序里面却运用了十位模式的数值范畴。把程序之中的脉宽调制分辨率从零至一千零二十三改成零至二百五十五之后,舵机就恢复了正常的一百八十度行程。
舵机连续旋转,不存在角度位置反馈,其所谓“模式修改”,实际上是对调速方向以及速度范围进行调整,以此来达成相应目的。
| 脉宽范围 | 运行状态 | 等效模式 |
|---|---|---|
| <1.45ms | 逆时针旋转,脉宽越小速度越快 | 反转调速模式 |
| 1.45ms1.55ms | 停止(死区) | 刹车模式 |
| >1.55ms | 顺时针旋转,脉宽越大速度越快 | 正转调速模式 |
修改步骤:
1. 去定位,程序里供控制舵机使用的write()函数,或者()函数。
2. 把角度值的范围,也就是从0到180,替换成速度值的范围,这个范围同样是从0到180,其中90是中点位置,处于该位置时会停止。
3. 如需要线性调速,重新映射速度曲线函数
就常见问题的化解而言:先是有一位用户察觉到,当将其修改为处于连续旋转模式之后,舵机没办法准确地停下来;究其实质的缘由在于,在程序当中并没有去设置死区补偿;而关于解决的办法是这样的:要在代码里添加死区判断,一旦目标速度绝对的值要小于5的时候,就要强制性地输出1500微秒的中位脉宽。
原因: 程序中存在多个脉宽定义位置,仅修改了一处
解答办法是,在全局范围内,搜索“”这个关键词,接着搜索“pulse”这个关键词,然后搜索“write”这样的关键词,之后把所有关于脉宽的定义,全都进行统一的修改。
原因: 电源供电不足,修改后的模式需要频繁加减速
解决办法是:将其更换成电压为5V、电流在2A以上的稳压电源,或者在舵机电源的连接端并接上电容,该电容的容量为470μF。
![]()
原因: 脉宽超出了舵机硬件允许的物理范围
是,运用示波器或者逻辑分析仪,去实地检测舵机实际响应脉宽的边界,一般而言,安全边界是标准值加上或者减去200微秒。
修改前记录:
1. 测量中位脉宽:写入1.5ms信号,标记舵臂垂直位置
2. 测量最小脉宽:逐步减小脉宽,记录舵臂开始移动的脉宽值
3. 测量最大脉宽:逐步增加脉宽,记录舵臂停止移动的脉宽值
修改后验证:
1. 重新测量三个关键点的实际角度
2. 为检查线性度,于中点之处选取5个等分点,对实际角度误差是否小于±2度加以验证。
3. 压力测试:全行程往复运行20次,确认无卡滞、无异响
标准舵机模式修改 = 调整和两个参数
连续旋转舵机模式修改 = 将角度控制改为速度控制,以1.5ms为中性点
修改前实测舵机的实际脉宽响应边界,不要照搬理论值
修改后重新校准中位点,否则会出现角度偏移
立即执行的三个步骤:
1. 使用示波器,或者运用的()函数,实际去测量您舵机的真切脉宽响应范围。
2. 先备份那原始的代码,接着在副本里头,逐步地去修改参数,每一次仅仅改动10%的范围,然后进行测试。
3. 修改完毕之后,去制作参数记录表来进行存档,其中涵盖:型号伟创动力舵机,原范围,新范围,实际脉宽边界,修改日期。
如遇到本文未覆盖的特殊情况,请查阅该舵机的官方数据手册第68页(通常为PWM接口和控制模式章节)。
